WR系列 隔爆型、本安型熱電偶 工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。 在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。 本廠生產的隔爆或本安型熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件GB/T16839-1997、GB/T16839.2-1997工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準，由國家級儀器儀表防爆安全監督檢驗站對產品圖樣、技術文件、樣機進行專門審定和批準，井發給防爆合格證。 目前本廠生產的工業用隔爆熱電偶有鎳鉻-鎳硅（K型）和鎳鉻-銅鎳（E型）兩種。 本安型熱電偶必須使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06，同時使用關聯設備安全柵，關聯設備選用按下列原則，熱電偶（必須昌絕緣式）配低內阻二次儀表時，選用MTL760/ac,Z960/ac,LB960/ac安全柵，安全柵具體接線見制造廠說明書。
■主要技術指標 ·量程規格
·熱響應時間 在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。 ·公稱壓力 一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。 ·熱電偶絕緣電阻： 常溫絕緣電阻的試驗電壓為：直流500±50V。測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。 對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m 對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ ·鎧裝式熱電偶（絕緣式）的絕緣電阻： 在環境溫度為20±15℃，相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積） ·防爆類型和級組 防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6 本安級組：iaⅡBT4或iaⅡCT4（多對式） iaⅡBT6或iaⅡCT6（多對式） 外殼防護等級IP65
■原理結構 隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。 由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。
■防爆標志、類別、級別、和溫度組別

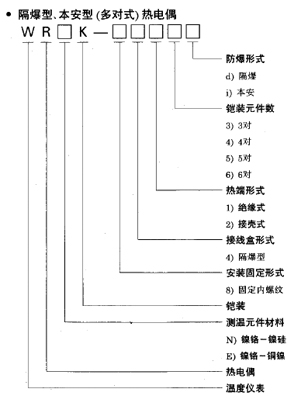

隔爆型、本安型多對式熱電偶的規格表
﹡n為鎧裝元件數，有4.5.6.7.8.9.對供用戶選用

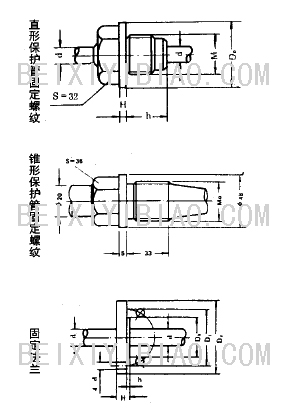

■安裝固定位置

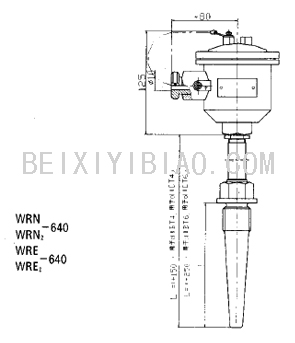

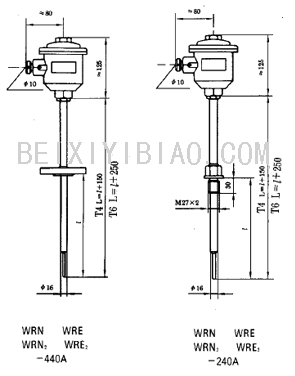

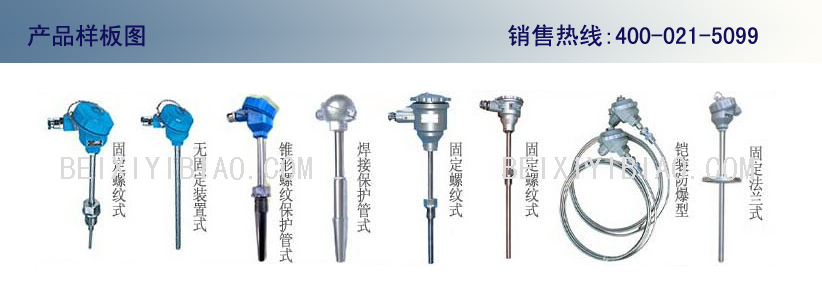

■隔爆型、本安型熱電偶的種類和規格
類型
型號
分度號
測量范圍℃
保護管材料
規格
熱響應時間
r0.5s
公稱壓力MPa
結構特征
防爆等級
總長Lmm
置深Imm
鎳鉻-鎳硅熱電偶
WRN-240B
WRN2-240B
K
0～800
或
150
200
250
300
400
500
750
1000
1500
2000
≤90
10
隔爆接線盒
固定螺紋M27×2
dⅡBT4dⅡBT6或dⅡCT4 dⅡCT6
鎳鉻-銅硅熱電偶
WRE-240B
WRE2-240B
E
0～600
鎳鉻-鎳硅
熱電偶
WRN-640B
WRN2-640B
K
0～600
150
200
250
30
錐形保護管
固定螺紋M33×2
鎳鉻-銅硅熱電偶
WRE-640B
WRE2-640B
E
0～600
鎳鉻-鎳硅
熱電偶
WRN-440B
WRN2-440B
K
0～800
或
150
200
250
300
400
500
750
1000
1500
2000
6.4
隔爆接線盒
固定法蘭
鎳鉻-銅硅熱電偶
WRE-440B
WRE2-440B
E
0～600

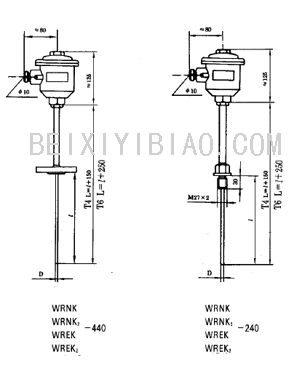

■隔爆型、本安型鎧裝熱電偶的規格表

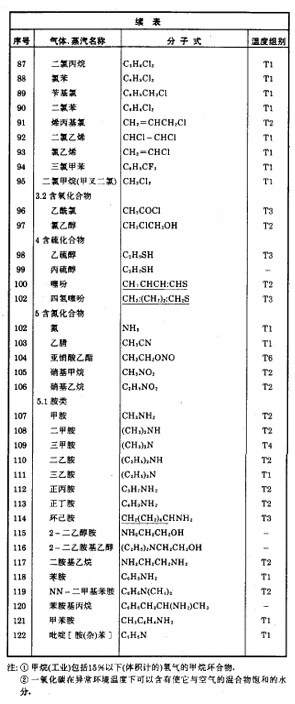

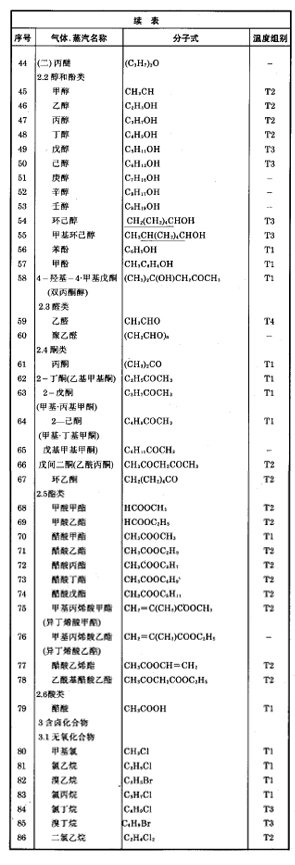

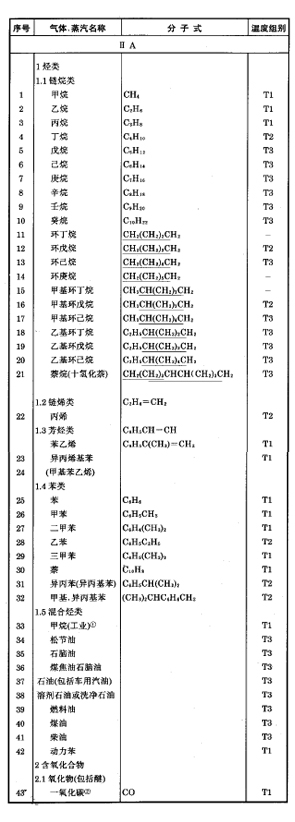

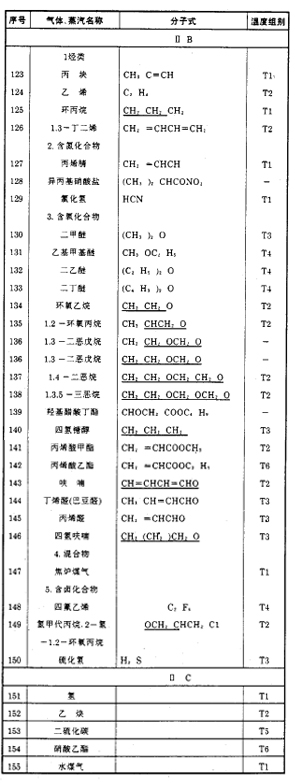

可燃性氣體、蒸汽級別、溫度組別舉例
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
