WTZK-51-C船用壓力式溫度控制器
WTZK-51-C船用壓力式溫度控制器采用溫包型傳感器。可用于空氣溫度的調節系統??刂破鞯脑O(shè)定值可調,調節范圍10-40℃。
■主要技術性能 設定值調節范圍:10-40℃ 切換差調節范圍:3-5℃ 設定值誤差:±2℃ 重復性誤差:2℃ 環境溫度:-25~55℃ 外殼防護等級:IP44 抗振性能:2~25HZ 1.6mm 25~100HZ 40m/s2 觸點容量:AC 380V 3A(阻性) DC 220V 2.5A(阻性) 電加熱器供電電壓:AC呀DC 24V 電加熱器功率:2W 安裝位置:前后左右各傾斜22.5°,均能正常工作。 注:1.本控制器指針指示值為下切換值,設定值調節范圍即下切換值調節范圍。 2.切換差旋鈕上的數值僅表示切換差值的大小程度非實際值。
■特點 工作靈敏度高,適用于靜態的空氣環境溫度控制。
■外形尺寸及安裝 WTZK-51-C 開關盒

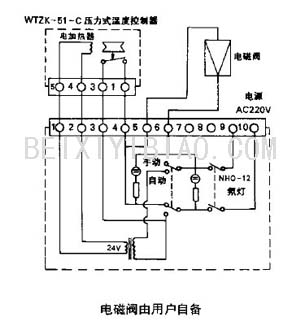

■配套電氣接線 當選用附件開關盒配套使用時,開關盒與控制器聯接的電氣接線圖如下:
■安裝和調節 ●打開表蓋,將控制器垂直安裝在壁上。 ●取下控制器的鎖緊螺帽,用螺絲刀旋動調節桿,使指針指在所需控制的溫度值上,然后將鎖緊螺帽按原位擰緊。 ●旋動切換差旋鈕,以獲得適當?shù)那袚Q差值 ●旋開出線套,用直徑Φ 12mm的五芯電纜將控制器接到電路上,然后旋緊出線套以達到密封目的。 ●安裝完畢后應檢查是否正確妥當。 ●裝好表蓋,接好電源。 ●控制器應根據使用情況定期校對。 ●如對溫度變化反應速度要求不高,則加熱器電源可以不接。
|
