YTK-22多值壓力控制器

　　控制器采用彈簧管式傳感器可用于腐蝕性氣體，液體介質?？刂破鞯脑O定值可調，調節范圍1－40 Mpa。

■主要技術性能

工作粘度：＜400 m m2/s

開關元件：微動開關（四～五組）

外殼防護等級：IP65

環境溫度：－30℃～55℃

介質溫度：0～80℃

安裝位置：任意

耐沖擊性能：Max:100m/s2

重復性誤差：≤1.5%

觸點容量：Vmax 380V AC Imax=6A 　阻性Pmax=600VA

■特點

　　控制器壓力控制范圍大；四組或五組微動開關的切換值可分別設定；控制精度高；可靠性好；切換差?。?/span>傳感器適用于腐蝕性介質（氣體或液體）

■規格

切換差不可調

注：1.切換差也可按用戶要求范圍提供，訂貨時協商?！　?/span>2.在實際工作中，即使短暫的壓力峰值也不能超過此值。

■設定值的調整

　?。ɡ哼x用設定值調節范圍2…40MPa控制器，要求壓力上升至24MPa，26MPa，28MPa，30MPa（上切換值）時，發出四組觸點信號，其操作步驟如下：

壓力控制值設定前的準備工作

●將產品旋入壓力校驗臺的螺紋接口上，注意必須用扳手夾持傳感器的平面部分，絕對防止開關殼體與傳感器相對轉動。

●打開壓力控制器蓋板。

壓力控制值設定（以四組設定值為例）

　　壓力控制器的四組設定值應按所需控制的壓力值由大到小依次調整設定（即：Ⅰ-30MPa，Ⅱ-28MPa，Ⅲ-26MPa，Ⅳ-24MPa）

　　試以設定壓力控制30MPa（上切換值）為例：

●將電纜穿過電纜接口，接入Ⅰ組微動開關所對應的序號1，2，3端子板中，電纜另一頭接上萬用表

●將壓力加至30 MPa此值由標準壓力表所示

●旋松Ⅰ組微動開關所對應的設定值調節螺釘和鎖緊螺母，順時針旋動該設定值調節螺釘，使設定值由小變大，直至開關在30MPa處切換。

●旋緊鎖緊螺母，調節壓力校驗臺的壓力，使壓力在30MPa上下來回變化，校驗壓力上升時，觸點的切換值是否為30MPa，此值即為所要設定的上切換值，其對應的下切換值為30MPa減去切換差1.6MPa（左右），即為28.4 MPa（左右）。

其余Ⅱ-28MPa，Ⅲ-26MPa，Ⅳ-24MPa壓力控制值可分別設定在微動開關Ⅱ，Ⅲ，Ⅳ上，按上述步驟進行設定。

●當調整完最后一組開關的設定值后，會對已設定好的前幾組開關數值產生微略影響，此時應按所需設定的壓力值由大至小重新復校，微調各組開關的數值，最后擰緊設定值鎖緊螺母。

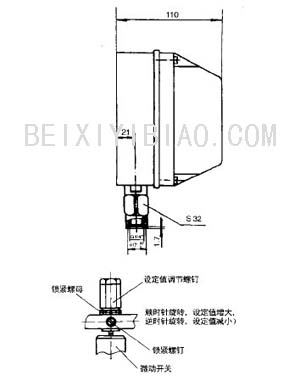

■外形及安裝尺寸

■附件

　　阻尼器（附密封墊圈）　數量：1套　安裝螺釘：內六角M8×30　數量：2只

■選用和安裝

●選用控制器，最好使預定值位于控制器設定值調節范圍的中間部分，一般為調節范圍的20%-80%

●控制器如要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。

●安裝電纜時，應將電纜引入處的壓緊螺母擰緊，以免電纜松動并有效防止水流等液體的滲入。

●通斷電流不能大于觸點容量。

●安裝（拆卸）控制器時要特別注意，必須用板手夾持傳感器的外六角面部分，絕對防止傳感器與開關殼體有相對轉動。

●在液壓系統中使用應盡可能遠離液壓動源，或加接阻尼接頭。
