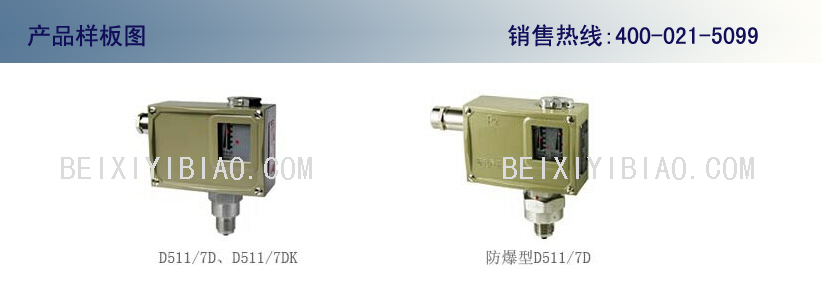

D511/7D、D5117DK 壓力控制器 D511/7D 防爆型壓力控制器

單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值時接通
接線端1-2
壓力上升至上切換值時斷開
單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值時接通
接線端1-2
壓力上升至上切換值時斷開
控制器采用波紋管式傳感器。可用于腐蝕性氣體和液體介質?？刂破鞯脑O(shè)定值可調，調節范圍－0.1－6.3 Mpa。
■主要技術性能
|
|
普通型
|
防爆型
|
|
|
工作粘度
|
＜1×10－3m2/s
|
＜1×10－3m2/s
|
|
|
開關元件
|
微動開關
|
微動開關
|
|
|
防爆等級
|
―
|
ExdeⅡCT5合格證編號GYB05170X
|
|
|
外殼防護等級
|
IP65(符合DIN40050，與GB4208中IP65相當)
|
IP54（符合DIN40050，與GB4208中IP54相當）
|
|
|
環境溫度
|
－40～50℃
|
－20～40℃
|
|
|
介質溫度
|
0～,120℃
|
0～95℃
|
|
|
安裝位置
|
|
拉力接口垂直向下
|
|
|
抗振性能
|
D511/7D：40 m/ s2
D511/7DK：20 m/ s2
|
Max:20m/s2
|
|
|
|
|
重復性誤差
|
≤1%
|
≤1%
|
|
|
觸點容量
|
AC220V 6A（阻性）
|
DC 250V 0.25A（阻性）60 Wmax
AC 250V 5A(阻性)1250VAmax
|
|
|
|
■特點
使用溫度范圍大，可用于腐蝕性介質。
■規格
·D511/7D切換差不可調
|
設定值調節范圍MPA
|
切換差不大于
|
最大允許壓力*MPA
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA
|
設定值范圍上限MPA
|
外殼
|
波紋
管
|
普通型
|
防爆型
|
|
-0.1-0
-0.1-0.1
-0.1-0.16
-0.1-0.25
|
0.006
0.007
0.008
0.009
|
0.007
0.008
0.009
0.012
|
1
|
20
|
與介質接觸的全部零部件均用不銹鋼 波紋管：00Cr17Ni
14M02(316L) 其余：1Cr18Ni9Ti
|
G1/2"
|
0810111
0810211
0810311
0810411
|
0850181
0851281
0850381
0850481
|
|
0-0.1
0-0.16
0.01-0.25
|
0.007
0.008
0.009
|
0.008
0.009
0.01
|
2
|
0811111
0811211
0811311
|
0851181
0851281
0851381
|
|
0.02-0.4
0.03-0.6
0.03-1
|
0.03
0.03
0.03
|
0.03
0.035
0.04
|
2
|
0811411
0811511
0811611
|
0851481
0851581
0851681
|
|
0.05-1.6
0.05-2.5
|
0.07
0.07
|
0.08
0.09
|
5
|
0811711
0811811
|
0851781
0851881
|
|
0.3-6.3
|
0.1
|
0.2
|
8.5
|
0811911
|
0851981
|
|
|
|
|
|
|
|
|
|
|
|
·D511/7D切換差可調
|
設定值調節范圍MPA
|
切換差調節范圍
|
最大允許壓力*MPA
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA
|
設定值范圍上限MPA
|
外殼
|
波紋
管
|
普通型
|
防爆型
|
|
-0.1-0
-0.1-0.1
-0.1-0.16
-0.1-0.25
|
0.018-0.08
0.019-0.1
0.02-0.2
0.022-0.25
|
0.019-0.08
0.021-0.1
0.022-0.2
0.024-0.25
|
1
|
20
|
與介質接觸的全部零部件均用不銹鋼 波紋管：00Cr17Ni
14M02(316L) 其余：1Cr18Ni9Ti
|
G1/2"
|
0800111
0800211
0800311
0800411
|
0840181
0840281
0840381
0840481
|
|
0-0.1
0-0.16
0.01-0.25
|
0.015-0.08
0.018-0.1
0.02-0.2
|
0.016-0.08
0.02-0.1
0.024-0.25
|
2
|
0801111
0801211
0801311
|
0841181
0841281
0841381
|
|
0.02-0.4
0.03-0.6
0.03-1
|
0.08-0.25
0.08-0.5
0.09-0.8
|
0.08-0.25
0.09-0.5
0.1-0.8
|
2
|
0801411
0801511
0801611
|
0841481
0841581
0841681
|
|
0.05-1.6
0.05-2.5
|
0.17-1.2
0.18-2
|
0.19-1.2
0.2-2
|
5
|
0801711
0801811
|
0841781
0841881
|
|
0.3-6.3
|
0.25-2
|
0.65-2
|
8.5
|
0801911
|
0841981
|
|
|
|
|
|
|
|
|
|
|
|
·D511/7DD切換差不可調（小切換差，無防爆型）
|
設定值調節范圍MPA
|
切換差不大于
|
最大允許壓力*MPA
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA
|
設定值范圍上限MPA
|
外殼
|
波紋
管
|
|
-0.1-0
-0.1-0.1
-0.1-0.16
-0.1-0.25
|
0.003
0.003
0.003
0.0045
|
0.0045
0.005
0.0065
0.01
|
1
|
20
|
與介質接觸的全部零部件均用不銹鋼 波紋管：00Cr17Ni14M02(316L) 其余：1Cr18Ni9Ti
|
G
1/2"
|
0810113
0810213
0810313
0810413
|
|
0-0.1
0-0.16
0.01-0.25
|
0.003
0.003
0.0045
|
0.0045
0.006
0.007
|
2
|
0811113
0811213
0811313
|
|
0.02-0.4
0.03-0.6
0.03-1
|
0.012
0.015
0.018
|
0.016
0.02
0.03
|
2
|
0811413
0811513
0811613
|
|
0.05-1.6
0.05-2.5
|
0.05
0.06
|
0.05
0.06
|
5
|
0811713
0811813
|
|
0.3-6.3
|
0.12
|
0.12
|
8.5
|
0811919
|
|
|
|
|
|
|
|
|
|
|
注：在實際工作中，即使短暫的壓力峰值也不能超過此值。
■設定值的調整（詳見壓力控制器設定值的調整）
■外形及安裝尺寸
01 02

03 04

05 06

■附件
可供選用附件目錄編號：0574770，0574769，0574768，0574772
■選用和安裝（詳見控制器的安裝和選用）
|
