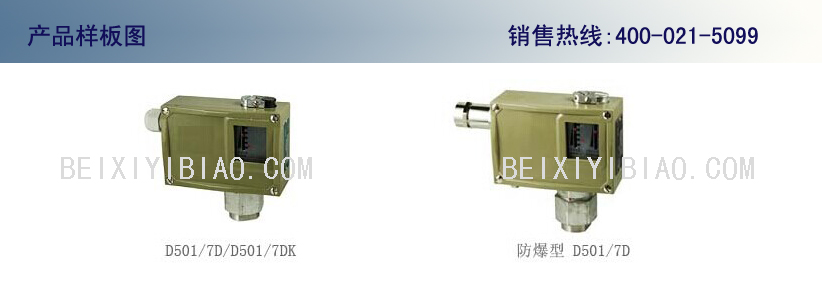

D501/7D、D501/7DK壓力控制器 D501/7D防爆壓力控制器

單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值時接通
接線端1-2
壓力上升至上切換值時斷開
單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值時接通
接線端1-2
壓力上升至上切換值時斷開
控制器采用膜片式傳感器。部分規格傳感器外殼材料是不銹鋼，可用于腐蝕性介質，也可用于空氣、氣體，水蒸氣等中性氣體和油等液體介質。控制器的設定值可調，調節范圍0-1Mpa。
■主要技術性能
|
|
普通型
|
防爆型
|
|
|
工作粘度
|
＜1×10－3m2/s
|
＜1×10－3m2/s
|
|
|
開關元件
|
微動開關
|
微動開關
|
|
|
防爆等級
|
―
|
ExdeⅡCT5合格證編號GYB05170X
|
|
|
外殼防護等級
|
IP65(符合DIN40050，與GB4208中IP65相當)
|
IP54（符合DIN40050，與GB4208中IP54相當）
|
|
|
環境溫度
|
－5～40℃
|
－5～40℃
|
|
|
介質溫度
|
0～120℃
|
0～95℃
|
|
|
安裝位置
|
|
拉力接口垂直向下
|
|
|
抗振性能
|
20 m/ s2
|
Max:20m/s2
|
|
|
重復性誤差
|
≤1.5%
|
≤1.5%
|
|
|
觸點容量
|
AC220V6A（阻性）
|
DC 250V0.25A（阻性）60 Wmax
AC 250V 5A(阻性)1250VAmax
|
|
|
|
■特點
在低壓范圍控制靈敏度高
■規格
·D500/7D切換差不可調
|
設定值調節范圍MPA
|
切換差不大于
|
最大允許壓力*MPA
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA
|
設定值范圍上限MPA
|
外殼
|
膜片
|
普通型
|
防爆型
|
|
0-0.01
0-0.025
0-0.04
|
0.0008
0.0009
0.001
|
0.0012
0.0018
0.0025
|
0.1
0.1
0.1
|
10
|
鍍鋅
鋼
|
00Cr17Ni14M02(316L)
|
G1/4"
|
0815100
0815200
0815300
|
0855180
0855280
0855380
|
|
0.05-0.4
0.05-0.6
0.05-1
|
0.05
0.05
0.06
|
0.06
0.07
0.1
|
10**
10**
10**
|
1Cr18Ni9Ti
|
0813500
0813600
0813700
|
0853580
0853680
0853780
|
·D500/7D切換差可調
|
設定值調節范圍MPA
|
切換差調節范圍
|
最大允許壓力*MPA
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA
|
設定值范圍上限MPA
|
外殼
|
膜片
|
普通型
|
防爆型
|
|
0-0.01
0-0.025
0-0.04
|
0.0025-0.0085
0.003-0.015
0.0035-0.03
|
0.004-0.0085
0.005-0.015
0.007-0.03
|
0.1
|
10
|
鍍鋅
鋼
|
00Cr17Ni14M02(316L)
|
G1/4"
|
0805100
0805200
0805300
|
0845180
0845280
0845380
|
|
0.05-0.4
0.05-0.6
0.05-1
|
0.15-0.25
0.15-0.5
0.15-0.8
|
0.18-0.25
0.22-0.5
0.3-0.8
|
10**
|
1Cr18Ni9Ti
|
0803500
0803600
0803700
|
0843580
0843680
0843780
|
·D500/7DK切換差不可調（小切換差，無防爆型）
|
設定值調節范圍MPA
|
切換差不大于
|
最大允許壓力*MPA
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA
|
設定值范圍上限MPA
|
外殼
|
膜片
|
|
0-0.01
0-0.025
0-0.04
|
0.0005
0.0006
0.0006
|
0.0006
0.001
0.0018
|
0.1
|
10
|
鍍鋅
鋼
|
00Cr17Ni14M02(316L)
|
G1/4"
|
0815107
0815207
0815307
|
|
0.05-0.4
0.05-0.6
0.05-1
|
0.03
0.03
0.03
|
0.035
0.04
0.05
|
10**
|
1Cr18Ni9Ti
|
0813507
0813607
0813707
|
注：在實際工作中，即使短暫的壓力峰值也不允許超過此值。（指靜態壓力值）。
■設定值的調整（詳見壓力控制器設定值的調整）
■外形及安裝尺寸
01 02

03 04

■附件
可供選用附件目錄編號：0574767，0574773，0574772，0574771，SC5.470.505
訂貨目錄編號為：0815100至0815300；0805100至0805300；0815107至0815307；0855180至0855380；0845180至0845380的低壓控制器用訂貨目錄編號為0574771的安裝支架，其余用0574772。
■選用和安裝（詳見控制器的安裝和選用）
|
