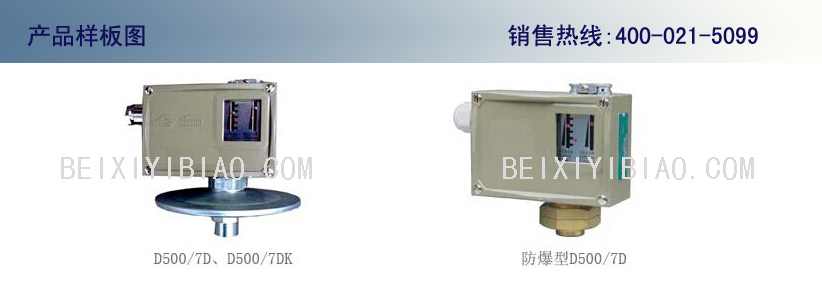

D500/7D、D500/7DK壓力控制器 D500/7D防爆壓力控制器

單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值時接通
接線端1-2
壓力上升至上切換值時斷開
單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值時接通
接線端1-2
壓力上升至上切換值時斷開
控制器采用膜片式傳感器?？捎糜诳諝獾戎行詺怏w和水，液壓油，潤滑油、輕燃油等液體介質?？刂破鞯脑O(shè)定值可調，調節范圍0-2.5MPA。
■主要技術性能
|
|
普通型
|
防爆型
|
|
|
工作粘度
|
＜1×10－3m2/s
|
＜1×10－3m2/s
|
|
|
開關元件
|
微動開關
|
微動開關
|
|
|
防爆等級
|
―
|
ExdeⅡCT5合格證編號GYB05170X
|
|
|
外殼防護等級
|
IP65(符合DIN40050，與GB4208中IP65相當)
|
IP54（符合DIN40050，與GB4208中IP54相當）
|
|
|
環境溫度
|
－5～40℃
|
－5～40℃
|
|
|
介質溫度
|
0～90℃
|
0～90℃
|
|
|
安裝位置
|
|
拉力接口垂直向下
|
|
|
抗振性能
|
D500/7D：40 m/ s2
D500/7DK：20 m/ s2
|
Max:20m/s2
|
|
|
|
|
重復性誤差
|
≤1.5%
|
≤1.5%
|
|
|
觸點容量
|
AC220V6A（阻性）
|
DC 250V 0.25A（阻性）60 Wmax
AC 250V 5A(阻性)1250VAmax
|
|
|
|
■特點
控制靈敏度高
■規格
·D500/7D切換差不可調
|
設定值調節范圍MPA
(KPA)
|
切換差不大于
|
最大允許壓力*MPA(KPA)
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA(KPA)
|
設定值范圍上限MPA(KPA)
|
外殼
|
膜片
|
普通型
|
防爆型
|
|
（0-2.5）
（0-6）（0-16）
（0-25）
|
（0.3）
（0.4）
（0.4）
（0.4）
|
（0.4）
（0.6）
（0.8）
（0.9）
|
（50）
|
10
|
鍍鋅鋼
|
丁腈橡膠
|
G1/4"
|
0812200
0812500
0812700
0812800
|
0852280
0852580
0852780
0852880
|
|
0.005-0.06
0.005-0.1
0.005-0.16
0.005-0.25
|
0.003
0.003
0.003
0.004
|
0.006
0.009
0.012
0.015
|
1.5
|
40
|
黃銅
|
0814100
0814200
0814300
0814400
|
0854180
0854280
0854380
0854480
|
|
0.03-0.4
0.03-0.6
0.05-1
|
0.02
0.03
0.03
|
0.04
0.05
0.06
|
4
|
0814500
0814600
0814700
|
0854580
0854680
0854780
|
|
0.1-1.6
0.1-2.5
|
0.04
0.04
|
0.12
0.15
|
5
|
0814800
0814900
|
0854880
0854980
|
·D500/7D切換差可調
|
設定值調節范圍MPA
(KPA)
|
切換差調節范圍
|
最大允許壓力*MPA(KPA)
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA(KPA)
|
設定值范圍上限MPA(KPA)
|
外殼
|
膜片
|
普通型
|
防爆型
|
|
（0-2.5）
（0-6）（0-16）
（0-25）
|
（0.8-2.5）
（0.9-4）
（1.1-12）
（1.1-20）
|
（1.1-2.5）
（1.5-4）
（2.3-12）
（2.8-20）
|
（50）
|
10
|
鍍鋅鋼
|
丁腈
橡膠
|
G1/4"
|
0802200
0802500
0802700
0802800
|
0842280
0842580
0842780
0842800
|
|
0.005-0.06
0.005-0.1
0.005-0.16
0.005-0.25
|
0.009-0.05
0.011-0.08
0.013-0.12
0.014-0.2
|
0.016-0.05
0.018-0.08
0.025-0.12
0.025-0.2
|
1.5
|
40
|
黃銅
|
0804100
0804200
0804300
0804400
|
0844180
0844280
0844380
0844480
|
|
0.03-0.4
0.03-0.6
0.05-1
|
0.05-0.2
0.06-0.4
0.06-0.6
|
0.08-0.2
0.1-0.4
0.11-0.6
|
4
|
0804500
0804600
0804700
|
0844580
0844680
0844780
|
|
0.1-1.6
0.1-2.5
|
0.12-1.2
0.12-2
|
0.25-1.2
0.33-2
|
5
|
0804800
0804900
|
0844880
0844980
|
·D500/7DK切換差不可調（小切換差，無防爆型）
|
設定值調節范圍MPA
(KPA)
|
切換差不大于
|
最大允許壓力*MPA(KPA)
|
開關切換次數次/分
|
壓力傳感器材料
|
接口內螺紋
|
訂貨目錄編號
|
|
設定值范圍下限MPA(KPA)
|
設定值范圍上限MPA(KPA)
|
外殼
|
膜片
|
|
（0-2.5）
（0-6）（0-16）
（0-25）
|
（0.15）
（0.18）
（0.2）
（0.25）
|
（0.2）
（0.45）
（0.5）
(0.6)
|
（50）
|
10
|
鍍鋅鋼
|
丁腈橡膠
|
G1/4"
|
0812207
0812507
0812707
0812807
|
|
0.005-0.06
0.005-0.1
0.005-0.16
0.005-0.25
|
0.002
0.002
0.0025
0.0025
|
0.004
0.006
0.0075
0.01
|
1.5
|
40
|
黃銅
|
0814107
0814207
0814307
0814407
|
|
0.03-0.4
0.03-0.6
0.05-1
|
0.015
0.015
0.018
|
0.02
0.02
0.038
|
4
|
0814507
0814607
0814707
|
|
0.1-1.6
0.1-2.5
|
0.02
0.02
|
0.08
0.1
|
5
|
0814807
0814907
|
■設定值的調整（詳見壓力控制器設定值的調整）
■外形及安裝尺寸（普通型）（防爆型）
01 02

03 04

05 06

■附件
可供選用附件目錄編號：0574767，0574773，0574772，0574771。SC5.470.505
訂貨目錄編號為：0802200至0802800；0812200至0812800；0812207至0812807；0852280至0852880；0842280至0842880的低壓控制器用訂貨目錄編號為0574771的安裝支架，其余用0574772。
■選用和安裝（詳見控制器的安裝和選用）
|
