把測溫元件（熱電偶、熱電阻）所測量的溫度信號正比地轉換成DC1～5V或DC4～20mA的統一信號的儀表叫溫度變送器，而只將測溫元件產生的毫伏變化轉換成統一信號的儀表叫毫伏變送器，它們都要臺與記錄、指示儀表或調節儀表配合組成檢測系統或調節系統對生產實現自動檢測和控制，至于指示，本各級黨組織充指示記錄儀所配溫度工程量刻度，是與測溫無件毫伏（或ΔR）---溫度特性相一致的，即與毫伏變送器相配的。如選用經線性校正的溫度變送器，訂調節，指示記錄儀時應注明線性刻度，作為特殊規格供貨。
變送器為盤后架裝式。
溫度變送器有本質安全防爆型，無需另加防爆柵，防爆等級為ib II CT6.
□主要技術指示標
輸出信號：DC1～5V及DC 4～20mA
負載電阻：0～50Ω（輔助電流輸出回路）
≥200KΩ（對輸出DC1～5V回路時）
基本誤差：變送器的基本誤差符合下表規定
|
量程
|
基本誤差
|
|
1.5mV≤輸入信號＜3mV（3Ω≤ΔR＜6Ω）
|
±1.5%
|
|
3mV≤輸入信號＜5mV（6Ω≤ΔR＜10Ω）
|
±1.0%
|
|
輸入信號≥5mV （6Ω≤ΔR＜10Ω）
|
±0.5%
|
供電電源：DC 24 -5+10%V
消耗功率：約2W
工作條件：
周圍環境溫度：0～50℃
空氣相對濕度：小于85%
工作振動：頻率小于25HZ,全振幅小于0.1mm
外磁場：＜400A/m
周圍環境不應含有腐蝕性、易爆炸氣體
結構形式：架裝式
外形尺寸：44*175*360（mm）
重量：約2kg
型號表示

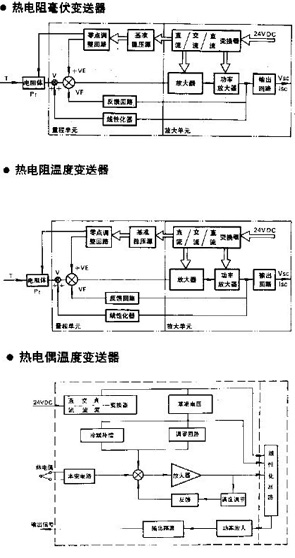

原理框圖
型號規格
|
名稱
|
型號
|
測溫元件
|
測量范圍
|
|
分度號
|
|
熱
電
偶
溫
度
變
送
器
|
DBW1110/B(ib)
|
E型熱電偶
|
0～200℃
0～300℃
0～400℃
0～500℃
0～600℃
200～400℃
100～300℃
300～500℃
400～600℃
200～600℃
|
|
DBW1120/B(ib)
|
K型熱電偶
|
0～300℃
0～600℃
0～800℃
0～1100℃
200～500℃
300～500℃
400～700℃
500～800℃
600～900℃
700～1300℃
400～900℃
600～1100℃
|
|
DBW1130/B(ib)
|
S型熱電偶
|
0～1300℃
0～1600℃
600～1600℃
800～1400℃
800～1600℃
900～1400℃
1000～1600℃
|
|
DBW1140/B(ib)
|
B型熱電偶
|
400～1600℃
400～1800℃
800～1400℃
800～1600℃
800～1600℃
900～1400℃
1000～1600℃
|
|
DBW1170/B(ib)
|
T型熱電偶
|
-200～100℃
0～200℃
0～300℃
400～600℃
-55～200℃
|
|
名稱
|
型號
|
測溫元件
|
測量范圍
|
|
分度號
|
|
熱
電
阻
溫
度
變
送
器
|
DBW1210/B(ib)
|
Cu50型熱電阻
|
0～30℃
0～50℃
0～100℃
0～150℃
-50～50℃
-50～100℃
|
|
DBW1220/B(ib)
|
Cu100型熱電阻
|
0～30℃
0～50℃
0～100℃
0～150℃
-50～50℃
-50～100℃
|
|
DBW1230/B(ib)
|
PT50型熱電阻
|
0～50℃
0～100℃
0～150℃
0～200℃
0～300℃
0～400℃
0～500℃
70～100℃
90～140℃
100～400℃
200～500℃
100～100℃
0～60℃
0～70℃
|
|
DBW1240/B(ib)
|
PT100型熱電阻
|
0～30℃
0～50℃
0～100℃
0～150℃
0～200℃
0～300℃
0～400℃
0～500℃
25～75℃
50～100℃
50～125℃
-50～50℃
-50～100℃
-80～120℃
-100～0℃
-100～50℃
-100～100℃
-120～30℃
-150～50℃
-150～150℃
-200～70℃
200～500℃
|
|
名稱
|
型號
|
測溫元件
|
測量范圍
|
|
分度號
|
|
熱
電
偶
毫
伏
變
送
器
|
DBW2110/B
|
E型熱電偶
|
0～150℃
100～300℃
200～400℃
300～500℃
400～600℃
200～1100℃
|
|
DBW2120/B
|
K型熱電偶
|
0～300℃
0～400℃
0～600℃
0～800℃
0～100℃
200～500℃
300～500℃
400～700℃
600～900℃
700～1100℃
|
|
DBW2130/B
|
S型熱電偶
|
800～1400℃
800～1600℃
|
|
DBW2140/B
|
B型熱電偶
|
800～1400℃
800～1600℃
|
|
DBW2170/B
|
T型熱電偶
|
-200～100℃
0～200℃
0～300℃
-55～200℃
|
|
熱
電
阻
毫
伏
變
送
器
|
DBW2210/B
|
Cu50型熱電阻
|
-50～50℃
-50～100℃
0～50℃
0～100℃
|
|
DBW2220/B
|
Cu100型熱電阻
|
-50～50℃
-50～100℃
0～50℃
0～100℃
|
|
DBW2240/B
|
PT100型熱電阻
|
-200～50℃
-200～100℃
-200～200℃
-100～50℃
-50～50℃
0～50℃
0～100℃
0～200℃
0～300℃
200～400℃
300～500℃
|
|
DBW2230/B
|
PT50型熱電阻
|
-200～50℃
-200～100℃
-200～200℃
-100～50℃
-100～100℃
-100～200℃
-50～50℃
0～50℃
0～100℃
0～150℃
0～200℃
0～300℃
0～400℃
0～500℃
200～400℃
200～500℃
|

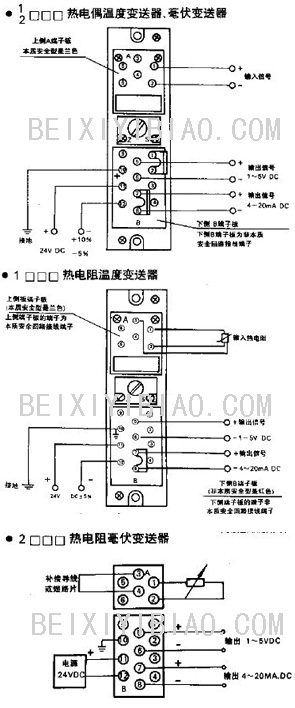

接線端子圖
安裝尺寸
|
