1151 SMART型智能式變送器是引進美國Rosemount 公司帶微機智能式現場使用的一種變送器，是繼普通型1151變送器系列之后發展起來的一種新穎完善的變送器，它有如下特點：

·帶單片微機，因此功能強、靈活性高

·性能優越，可靠性高

·測量范圍：從0-1.24Kpa到0～41.37Mpa

·一體化的零位和量程按鈕

·具有自診斷能力

·帶不須電池而工作的不易失的只讀存貯器

·可與286型遠傳通訊器，RS3集散系統和RMV9000過程控制系統進行數字通訊而不需中斷輸出信號

·有成套改裝組件可方便地將普通型模擬式1151變送器改裝成智能式1151變送器，詳見產品說明書461/298

·采用HART通訊規約。

□軟件功能

1151型智能式變送器在設計上，可以利用Rosemount集散系統和268遠傳通訊器來對其進行遠程測試和組態。

·通訊

1151智能式變送器是按HART規約來進行通訊的，這種通訊是以HART頻率相移鍵控（FSK）技術為基礎的，其通訊的方法是將一個高頻信號疊加在4-20Mar 模擬輸出信號上來實現的，采用這種技術使通訊和輸出可以同時進行，又不影響回路的完整 性。

變送器的測試，組太和通訊格式等功能都可以在268型遠傳通訊頂部的顯示屏上讀出。

·測試

1151智能式變送器除了能連續不斷地進行自診斷外，還可通過268型通訊器進行所有的測試，其內容包括：268型遠傳通訊器進行所有的測試，其內容包括：268型通訊器自我測試，對變送器的測試，對整個回路的測試。

268型通訊器測試

   268型通訊器測試時，先進行自我測試。如果在故障，在其屏幕上發出警告信息，這種測試還可使用戶了解268型通訊器的顯示屏幕和鍵盤上每只鍵的工作是否正常。

變送器的測試：

這種測試可以檢查變送器的電子部件是否有故障。

回路測試：

在這種測試中，變送器本身成了一個電源，可輸出4mA,20mA或兩者之間的任何值。這樣用戶就可以驗證整個回路的正確性或者回路中某個儀表（例如記錄儀，測量儀表或其它指示儀表）工作的情況

組態：

1151智能式變送器的組態包括對若干種變送器信息的修改，這些信怎敢可分成兩大類：一類是與變送器的輸出有關的信息，另一類是只能提供變送器情況的信息。268型通訊器可讓用戶在其屏幕上了解到有關的輸入信息，并可在鍵入前修改確認

離線數據；

該工兩側既可以用來儲存變送器的組態信息，也可以提供離線輸入的信息，此功能還可以將一臺1151智能式變送器的組態數據復制到若干臺1151型智能式變送器的組態數據復制到若干臺1151型智能變送器中去，而不需要用手工逐次輸入數據。圖4表明了數據貯存的位置，以及268型通訊器與變送器之間的數據傳輸?shù)那闆r。

改變輸出：

這功能可以用來對那些與變送器輸出有關的參數進行組態。

工程單位：

選擇所需的工程單位

測量范圍 ：

1151智能式變送器可用三種方法來重調測量范圍。第一，只用268型通訊器的鍵盤，第二，用一外加壓力源作為標準的參考值，用268型通訊器來確認4mA和20mA兩點，第三，用一外加壓力源作為標準參考值，用1151智能式變送器上的量程和零位按鈕，而不接268型通訊器。

輸出：

可選擇線性或開方輸出

阻尼:

根據回路的需要，可選用0～16秒的阻尼時間。

變送器情況的信息：

   此功能可使用戶改變下列信息：

   位號：8字符長

   說明：16字符長

   信息：多用途的32字符長

   日期

   附加指示表

   隔離膜片材料

   灌充液類別

   壓力容室材料

   泄放閥材料

   O型圈材料

   遠傳膜片的信息

·送數據

送數據功能是將268型通訊器的工作寄存器內的所有信息輸入變送器中。由于所有數據一次立即送入，所以用戶總能知道變送器的數據是否已被改變。

·格式化

格式化功能用于變送器的初始設定和數字電路的維修。格式化菜單的頂部提供兩個功能：特征化和數字的調整。

特征化：

雖然1151智能式變送器在工廠里已經特征化，但仍然有特征化功能。這種功能的應用是：當普通型1151變送器改成智能型時，必須進行特征化，這樣特征化程序可以將知能型電路的輸出調整到能正確反映原普通型1151的傳感無件的輸入。

數字調整：

此功能可使變送器完成特征化工作中進行數字式調校。數字調校包括兩個獨立的操作：①傳感元件的調整，它是將過程參數的數字值精確地調整到壓力輸入值。②4-20mA的調整，它是對輸出電路的調整。

1151智能式變送器除了具有用戶可通過組態和格式化功能來改變的參數之外，還有用戶無法改變的信息，例如傳感元件的測量范圍極限和變送器/通訊軟件。

□主要技術指標

測量范圍

量程比：6：1

使用對象：液體、氣體、蒸氣

輸出信號：

4-20mA DC二線制信號，線性輸出或開方輸出的由用戶選擇

壓力數字信號疊加在4-20mA信號上，適合于控制系統通訊。

供電電源：外部供電電源電壓為12-45V DC（空載時）

指示表頭：可選用插入式旋轉表頭，其指示精度為±2%

防爆：美國工廠聯合會（FM）鑒定認可用于：

      I級：1、2區，B,C,D組。

      II級：1、2區，E,F,G組。

      III級：1、2區，（通用型）

      NEMA4X（室外使用）

      加拿大標準協會（CSA）鑒定認可用于：

      I級：1、2區，B,C,D組。

      I級：1區，C,D組。

      II級：1、2區，E,F,G組。

      III級：危險場所

      CSA4型外殼工廠密封

      本質安全鑒定認可：

      當和認可的安全柵接成系統時，提供所選定的級、區和組的FM或CSA證書（任選）

      中華人民共和國“國家級儀器儀表防爆安全監督檢驗站”（NEPSI）--上海工業自動化儀表研究所鑒定認可符合：

      隔爆型：Ex  d  IICT6

      合格證號：GYB911911  GYB91192(帶指示表)

      本質安全型：正在審定中

正、負遷移：最大負遷移為600%

            最大正遷移為500%

工作壓力和過壓極限：

1151DP：任意一側的單向受壓從0～13.79Mpa變送器不會損壞。技術規范規定的靜壓為3.45～13.79Mpa

1151HP：任意一側的單向受壓從0～31.02Mpa變送器不會損壞。技術規范規定的靜壓為3.45～31.02Mpa

1151AP：變送器在0～13.79Mpa的受壓下不會損壞。技術規范規定的工作壓力為零到變送器的最大量程范圍 。

1151GP：測量范圍在6.9Mpa以下的變送器其過壓范圍為0～13.79Mpa，測量范圍在20.68Mpa以下的變送器其過壓為31.02Mpa，測量范圍為41.37Mpa以下的變送器其過壓力為51.71Mpa。在上述過壓一情況下，變送器都不會損壞，技術規范規定的工作壓力范圍為3.45Kpa到變送器的最大測理范圍的上限值，全部最程型號壓力容室可承受68.95Mpa的壓力。

溫度范圍：-40～85℃

          傳感無件（充硅油）：-40～104℃

          傳感無件（充惰性油）：-18～71℃

          貯藏溫度：-40～85℃

故障報警：當內部自診斷程序檢測出故障或者要特征化時，則輸出就會高于21mA

相對濕度:0～100%

啟動時間：當阻尼最小時，其最大啟動時間為2秒

容積吸收量：小于0.16cm³

阻尼時間：對每個階躍輸入變化時，模擬和數字的輸出響應為0～16S，且可以0.1S增量進行調整，對整個變送器來說，還應加上傳感元件的響應時間，所以充硅油傳感遠件的變送器為0.2S，充惰性油傳感元件的變送器為0.4S。

以下數據的參比條件：零基準量程，數字調整 值為量程的終點值，灌充硅油，316L不銹鋼隔離膜。

精度：線性輸出：對于DP3、4、5，是±0.2%（其它測量范圍為±0.25%）。此精度包括線性，滯后及重復性影響在內。

穩定性：對于DP3、4、5，為±0.2%，其它范圍為±0.25%。

靜壓影響：（DP型變送器）

零位讀差：最大量程為13.79Mpa的為±0.25%，但DP3型為±0.5%。此誤差可以通過“經線”零點調整消除。

量程誤差：可校正到輸入量程的±0.25%/6.9Mpa。靜壓影響：（HP型變送器）

零位誤差：靜壓為31.02Mpa時，為±0.25%，此誤差可通過“在線”零點調整消除。

量程誤碼差：可校正到輸入量程的±0.25%/6.9Mpa。

溫度影響：在最大量程上

零位誤差為±0.5%/56℃

零位、量程綜合誤差為±1%/56℃

零位量程的綜合誤差為±3.5%/56℃

測量范圍3的誤差是上述數字的一倍

振動影響：在任意方向上，振動頻率為0～200Hz，為最大量程的±0.25%/g

電源影響：小于工作量程的0.005%/V

安裝位置影響：零位可能產生不小于0.24Kpa的誤差，可通過調零來消除，對量程無影響。

電磁干擾和射頻干擾：

按SAMA PMC33.1,頻率20～1000MHZ,進行測試，電場強度可高達30V/m。

工藝連接件：范圍代號3、4、5的變送器，兩個壓力容室的中心連接螺孔的距離為54mm，大小為1/4-18NPT，而范圍代號6、7的變送器螺孔距離則為55.6mm,大小為1/4-18NPT，范圍代號8的變送器螺孔距離則為57.2mm，大小為1/4-18NPT。

范圍代號3、4、5的變送器，其兩個連接接頭上的螺孔為1/2-14NPT，兩個接頭翻轉安裝，使兩安裝接頭螺孔的中心距獲得三種尺寸：50.8mm,54mm和57.2mm

電氣連接：電氣穿線口為1/2-14NPT錐管螺紋，檢測口用小型香蕉插頭（用小型香焦插頭，Pomona2944,3690或與之相同的其它類型）。與268型遠傳通訊器連接的接頭固定在端子上。

重量：AP,DP,GP和HP型的智能式變送器重量為5.7kg，不包括任選擇和附件。

應用接線

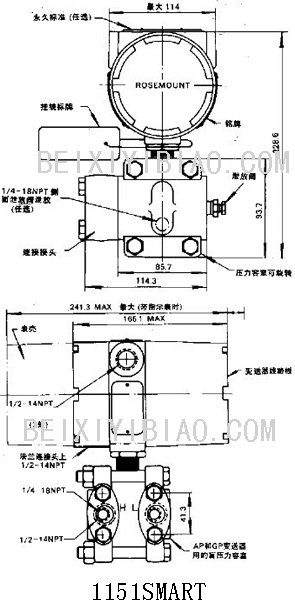

外形尺寸

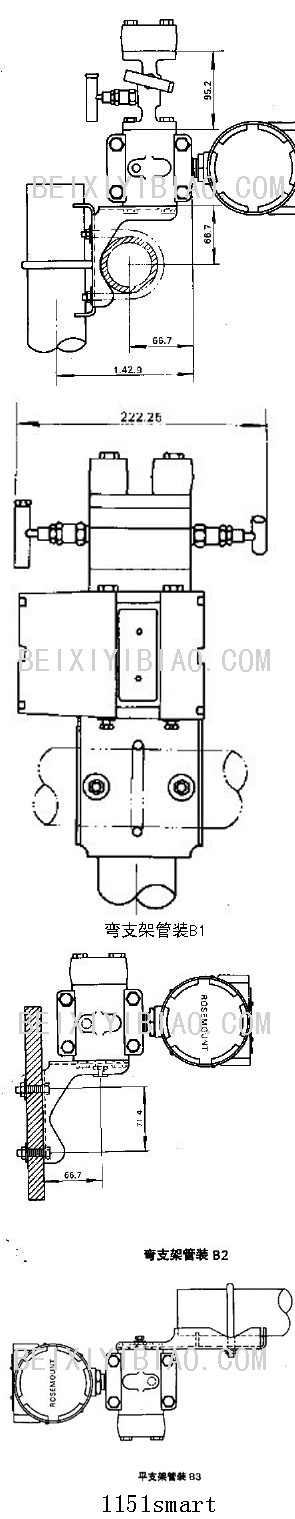

安裝形式

□訂貨須知

·標準組態

除特殊規格外，變送順按下列組態出廠。

工作單位：測量范圍3～6者用Kpa,測量范圍7～0者用Mpa.

4mA:對應壓力信號為0Kpa或0Mpa

20mA:對應測量量程的上限值

輸出：線性

隔離材料：

傳感膜盒填充液

壓力容室材料：

O型圈材料：    由選擇代號確定：

泄放閥：

指示表：

遠傳法蘭：

標簽：

注：用戶可以提出特殊要求，工廠免費對上述各項進行組態。

·訂貨型號規格表

注：說明詳見上棕（標準組態、用戶組態、三通閥組、標簽）

注：其它配件材料可采用：如哈氏哈金C、蒙乃爾鉭灌充惰性液體，可參見個別的型號產品說明書。螺栓和導線螺紋管材料為碳鋼。
