| XJ系列 小條型自動平衡式顯示記錄儀
XWJ型儀表為自動電子電位差計顯示、記錄儀表，可與各種熱電偶或其它產生直流電勢或電流信號的變送器配合使用。XQJ型儀表為自動電子平衡電橋顯示、記錄儀表，可與各種熱電阻或其它產生電阻值變化的傳感器直接配合使用，用以測量、指示、記錄溫度、壓力流量等參數。本系列儀表分豎式和橫式，豎式儀表有單針指示，色帶顯示，指示帶記錄三個品種，橫式儀表僅有單針指示。
XJ系列的儀表均可附加定值電接點裝置，對被測對象實現報警或位式調節。
●儀表為盤裝式，適合密集安裝及大規?？刂剖矣?。
●本系列儀表抗震性好，適合安裝在有震動的場合，例如船用低速柴油機組上。
●儀表的分度標尺和永錄紙寬度為100mm。
■主要技術指標
指示基本誤差：不大于電量程的±1%
記錄基本誤差：不大于電量程的±1.5%
回差：不大于電量程的0.5%
標尺長度：100mm
全行程時間：≤5S
記錄紙移動速度：30、120mm/h
儀表電源：220≤10%V；50±5%Hz
使用環境：溫度0~45℃，相對濕度30~85%
消耗功率：≤15W
附加電接點容量：AC 220V 1A或DC 30V 0.5A，設定范圍為滿刻度的10~90%
重量：約8kg
■原理框圖
■型號、規格
|
型 號
|
類 別
|
附加裝置
|
|
豎 式
|
|
XWJ-100
|
XQJ-100
|
單針指示
|
無
|
|
XWJD-100
|
XQJD-100
|
色帶顯示
|
|
XWJL-100
|
XQJL-100
|
單針指示帶記錄
|
|
XWJ-101
|
XQJ-101
|
單針指示
|
帶上、下限電接點裝置
|
|
XWJD-101
|
XQJD-101
|
色帶顯示
|
|
XWJL-101
|
XQJL-101
|
單針指示帶記錄
|
|
橫 式
|
類 別
|
附加裝置
|
|
XWJ-100H
|
XQJ-100H
|
單針指示
|
無
|
|
|
|
|
|
XWJ-101H
|
XQJ-101H
|
單針指示
|
帶上、下限電接點裝置
|
|
|
|
|
注：1配套的一次儀表應與顯示儀表分別訂貨，或由用戶自行解決。
2凡不屬于表格內的分度號及測量范圍：均由需方和廠方議定，另行簽訂協議。
■刻度和測量范圍
IEC國際標準分度號及測量范圍
|
傳感器型號
|
分度號
|
測量范圍℃
|
|
鎳鉻-鎳銅
熱電偶
|
E
|
0~300
0~400
0~600
200~600
400~800
|
|
鎳鉻-鎳硅
熱電偶
|
K
|
0~600
0~800
0~100
0~1300
400~800
500~1000
500~1200
|
|
鉑銠10-鉑
熱電偶
|
S
|
0~1400
0~1600
600~1600
|
|
鉑銠30-鉑銠6
熱電偶
|
B
|
0~1600
0~1800
|
|
銅熱電阻
|
Cu50
（R0=50Ω）
|
0~50
0~100
0~150
-50~50
-50~100
|
|
鉑熱電阻
|
Pt100
（R0=100Ω）
|
0~50
0~100
0~150
0~200
0~300
0~400
0~500
200~400
200~500
-50~50
-50~100
-100~50
-150~150
-200~50
-200~500
|
XWJ型儀表分度及測量范圍
|
傳感器型號
|
分度號
|
測量范圍℃
|
|
鎳鉻-考銅
熱電偶
|
（EA-2）*
|
0~300
0~400
200~600
0~500
0~600
|
|
鎳鉻-鎳硅
熱電偶
|
（EU-2）*
|
0~300
0~600
0~800
0~1100
300~700
400~900
600~1100
|
|
鉑銠10-鉑
熱電偶
|
（LB-3）*
|
0~1300
0~1600
|
|
鉑銠30-鉑銠6
熱電偶
|
（LL-2）*
|
0~1600
0~1800
|
|
幅射高溫計
WFT-202
|
F1
|
600~1200
|
|
F2
|
700~1400
900~1400
1200~1800
1100~2000
|
|
毫伏變送器（變送器內阻不超過1kΩ）
|
mV
|
0~10mV
0~20mV
0~30mV
0~50mV
0~100mV
|
注：打“*”度號作特殊規格訂貨。
|
變送器信號
|
標尺分度特性
|
標尺分度
|
測量單位
|
|
分度數
|
倍率
|
|
0~10mV
0~1mA
0~10mA
|
線性分度
|
0~10
0~16
0~20
0~25
0~30
0~32
0~40
0~50
0~60
0~63
0~76
0~80
-320~320
|
0.001
0.01
0.1
1
10
100
1000
|
%
T/h
m3/h
Nm3/h
Pa
KPa
MPa
|
|
平方根分度
|
0~10
0~16
0~20
0~25
0~40
0~50
0~63
|
XQJ型儀表分度及測量范圍
|
傳感器型號
|
分度號
|
測量范圍℃
|
|
銅熱電阻
|
Cu50
或（R0=50Ω）
G*
（R0=53Ω）
|
-50~50
-50~100
0~50
0~100
0~150
|
|
鉑熱電阻
|
（BA1）*
（R0=46Ω）
|
-200~200
-200~100
-200~50
-120~50
-100~200
-100~100
-50~100
0~60
0~100
0~150
0~200
0~300
0~400
0~500
|
|
（BA2）*
（R0=100Ω）
|
|
注：打“*”分度號作特殊規格訂貨
■接線端子
豎式儀表外部接線端子圖 橫式儀表外部接線端子圖

■外形安裝和開孔尺寸
豎式儀表外形及開孔尺寸 橫式儀表外形及開孔尺寸

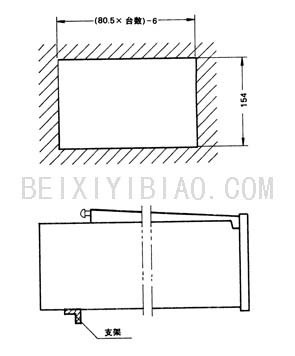

密集安裝開孔尺寸和安裝方法
|
