| XZS系列 長圖自動平衡式記錄儀
XWZS型小型自動電子電位差計記錄儀可與熱電偶、輻射感溫器或其它產生直流電勢、直流電流的變送器（如：DDZ-Ⅱ型變送器、成份分析變送器）配套使用，對溫度或其它參數進行顯示和記錄。 XQZS型小型自動平衡電橋記錄儀可與熱電阻或其它產生電阻值變化的傳感器配套使用，對溫度或其它參進行顯示和記錄。 儀表系列中有單筆、雙筆、多點打印和單筆帶PID電動調節器等四種類型。 單筆記錄儀可測量、記錄一個參數。 雙筆記錄儀可同時測量記錄二個參數。 多點記錄儀分三點、六點二種，周期地測量、打印各點參數。 單筆帶PID電動調節器記錄儀除可測量、記錄一個參數外，可對這個參數進行比例、積分、微分連續式調節，以達到優質的生產過程自動控制的目的。 儀表用于溫度測量控制，熱電偶、熱電阻等測溫器件的信號可直接接入儀表，而不需要經過中間變送器，這種儀表還可和程序給定儀、比率計等儀表配套使用，以達到給定的程序和比率控制的要求。 各類型儀表均可附加定值電接點裝，可對被測對象進行位式調節。 本系列儀表可以廣泛應用在化工、石油、電站、冶金、熱處理工藝、輕工、紡織和科研地等部門。
●儀表結構簡單、安排合理。部分零件采用型材，使機械加工及裝配簡化。 ●走紙機構可單獨抽出，記錄紙采用折紙式，安裝十分方便。記錄筆采用塑料纖維筆，易于更換、記錄質量好。 ●采用先進的導電塑料電位器，接觸可靠、耐磨損、使用壽命長。 ●采用插板式放大器，整機線路采用接插件聯接，使儀表裝配、調試、維修很方便。 ●界儀表外形尺寸采用國際DIN標準，為144×144（mm） ●調節單元在適當選擇參數情況下，一開機就可以采用自動控制，不會發生超調，實現無超調調節，因此調節品質高、節能、操作方便，特別適用于間斷性控制系統。 ●積分增益大于800，因此，控制精度高，靜差小。 ●調節單元，反應時間快（小于100ms），因此，對擾動信號可以迅速作出反應，可以減小動態誤差。 ●調節單元相互干涉系數小，便于參數整定。
■主要技術指標 指示基本誤差：不超過電量程的±0.5% 標尺長度和記錄紙寬度：均為100mm 記錄誤差：不超過電量程的±1%。 回差：不超過電量程的0.25%。 指針通過標尺全行程時間：小于5S 多點儀表打印周期：7.5S 記錄紙移動速度：單筆、雙筆為15或60mm/h二種；多點為30或120mm/h二種 電動調節器單元主要技術特性： 輸入信號：0~4V 輸出信號：0~10mA 負載電阻：0~1200Ω 比例帶設定范圍（P）：2%~500%（連續可調） 積分時間設定范圍（I）：0.1min~25min（邊續可調） 微分時間設定范圍（D）：0~10min（連續可調） 相互干步淚系數：F＝1+1.15TD/TI；TD－微分時間；TI－積分時間 積分增益：大于800 微分增益：10倍 積分輸出限幅范圍：0~10mA（連續可調） 電源：為AC220±10%V 50±5%Hz 使用環境溫度：0~40℃、相對濕度30~85% 消耗功率：單筆 雙筆 多點 帶調節器；12W 20W 14W 16W 重量：8kg 10kg 8.5kg 12kg 配套儀表的信號源內阻：不大于1000Ω 附加表面定值電接點容量為：AC 220V 1A或DC 30V 0.5A
■原理 XWZS型電位差計工作原理如圖所示，被測毫伏信號經前置放大器A1進行直流放大后，由A3調制成交流信號，同時功率放大，去驅動伺服電機SD，伺服電機帶動傳動系統、指示機構和滑線電位器的滑動觸點S，直至反饋電壓和被測信號達到平衡為止。由于伺服電機帶動的指示機構沿分度標尺直線移動，因此，平衡時指針的位置即對應被測信號的數值。
XQZS型平衡電橋的工作原理如圖所示，熱電阻R1為測量電橋的一橋臂，當電橋處于平衡時D和C兩點輸出為零。當Rt的阻值改變時，在電橋的D和C兩點產生一個不平衡電壓，經放大器A1放大后，再由A3調制成交流信號并進行功率放大，驅動伺服電機SD，伺服電機帶動傳動系統、指示機構和滑線電位器的滑動觸點S，直至反饋電壓和被測信號達到平衡為止。由于伺服電機帶動的指示機構沿分度標尺直線移動，因此，平衡時指針的位置即對應被測信號的數值。
XZS系統記錄儀的記錄原理是由同步電機帶動傳動、變速系統驅動記錄紙移動，記錄筆就在記錄紙上記下被測信號的變化。

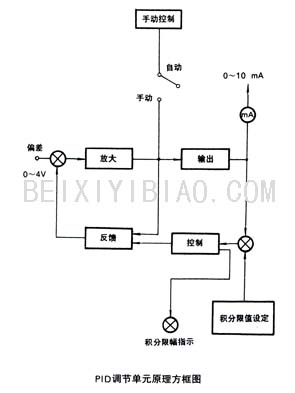

PID電動調節單元的工作原理如框所示，0~4VDC的偏差信號經放大單元放大后，除經過反饋單元進行反饋運算外，同時驅動輸出單元，輸出0~10mA直流電流，輸出電流與積分限幅設定單元比較后，輸出信號控制反饋單元的運算規律，輸出電流達到或超過積分限幅設定值，反饋單元運算規律由PID轉換為PD，同時積分限幅指示燈亮。 調節單元還沒有手動控制裝置，必要時用戶可進行手動控制。
調節單元特點： 調節單元具有積分限幅功能，即使在大偏差信號、長時間（十幾小時）作用下，也不會使積分電容的端電壓變化，不會出現積分飽和過積分現象，因此，只要偏差信號減小到比例帶范圍內，輸出電流就會隨偏差信號的減小而下降，當輸出電流低于積分輸出限幅值時，積分電容開始積分，直到偏差信號下降至零時為止。由于輸出電流的下降不是在偏差信號反向后才開始，因此，在適當選擇參數的情況下，一開機就可以采用自動控制，而且不會使被調對象發生超調，而是很快平穩地達到設定值，實現無超調調節。
■型號規格
■分度及測量范圍 XWZS 型自動電子電位差計分度與測量范圍
注：（1）分度號為EKJBS的熱電偶的分度特性符合IEC標準。 （2）打“*”分度號作特殊規格訂貨。
XQZS型自動平衡電橋的分度與測量范圍
■接線端子和外部接線 電位差計配毫伏變送器 電位差計配熱電偶
平衡電橋配電阻 附加電接點裝置接線
記錄儀帶電動調節單元
在系統中除執行機構的輸入端需安至調節器的輸出端外，根據不同的調節方式調節單元的部分端子尚需要連接片短接，請按下表方法接。
（1）給定指針應設定在標尺的始端刻度線上。 （2）控制信號如是0~10mA，則應在控制信號接線端子上并聯一只400Ω的標電阻。
■外形和開孔尺寸
外形尺寸
單獨開孔尺寸 密集安裝開孔尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
