1151 DP/GP型變送器帶上1199型遠傳膜片裝置（其種類詳見表1～5、9～11）后，就成為1151DP/GP型遠傳壓力變送器（見外型圖及其零件圖）

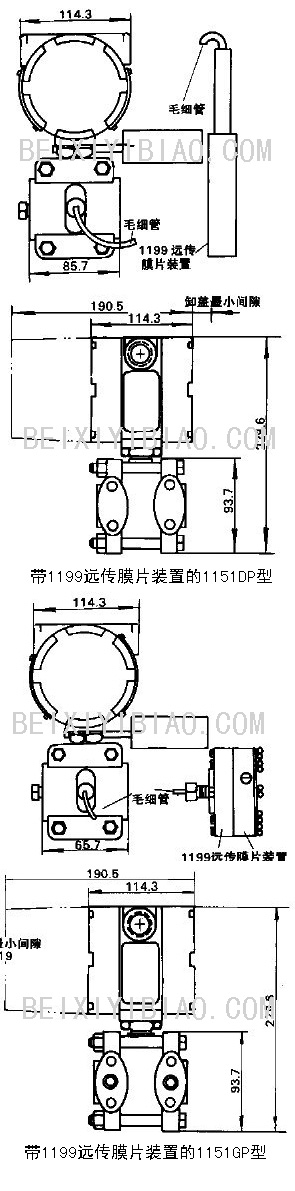

外形尺寸

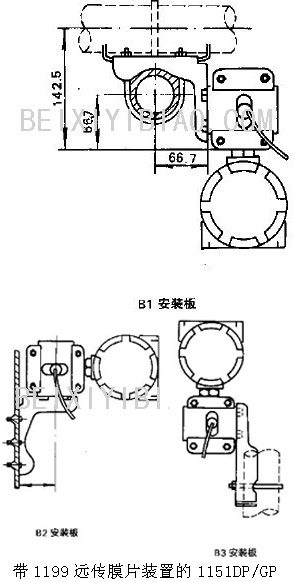

安裝形式

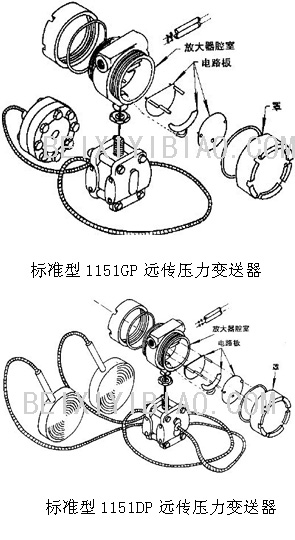

零件裝配圖
這種1151DP/GP遠傳壓力變送順給用戶提供了一種避免被測介質直接與變送器的隔離膜片接觸的可靠的測量方法。它適用于下面幾種情況：
·被測介質對變送器接頭和壓力傳感有腐蝕性作用時
·需要將高溫被測介質與變送器隔離時
·被測介質中有固定懸浮物或高粘度易堵塞變送器的接頭時
·被測介質因環境溫度或流程溫度變化出現固定化或結晶時
·更換被測介質需要沖洗而不會交混時
·必須保持衛生條件（防污染）時
帶1199遠傳膜片的1151DP/GP型遠傳壓力變送器，仍具有1151DP/GP型壓差壓變送器各種特點。各種1199型遠傳裝置的類型，供用戶選型，訂貨時查閱，此外，還應從表15中選擇適合的變送器和從表10，11，12中選擇所需的毛細管，填充液一起配合使用。
·遠傳變送器選型表示示意圖
|
1151DP型
|
帶遠傳的差壓變送器
|
|
1151GP型
|
帶遠傳的差壓變送器
|
|
|
代號
|
測量范圍
|
|
4
5
6
7
8
|
0-6.22至0-37.29Kpa
0-31.1至0-186.45 Kpa
0-117.21至0-689.48 Kpa
0-0.345至0-2.07 Mpa
0-1.172至0-6.895Mpa
|
|
|
代號
|
輸出
|
|
E
|
4-20mA DC帶有可調阻尼
|
|
|
代號
|
壓力容室 插塞 隔離膜片
|
|
12
22
|
碳鋼鍍鎘 316SST 316LSST
316SST 316SST 316LSST
|
|
|
代號
|
遠傳法蘭
|
|
S1
S2
|
一個遠傳法蘭
根據表5、6、7、8和9……訂貨
二個遠傳法蘭
|
|
|
代號
|
選件
|
|
M1
M2
B1
B2
B3
|
0-100%線性刻度現場指示表
0-100%平方根刻度現場指示表（1151DP選用）
彎支架板裝（Φ51mm管子）
彎支架板裝
平支架板裝（Φ51mm管子）
|
|
1151GP 6 E 12 S1 B1 變送器完整型號（典型）
|
·1199RTW型訂貨規格表
|
1199RTW
|
螺紋安裝遠傳膜片裝置
|
|
|
代號
|
清洗連接孔
|
|
11
|
無
|
|
21
|
有
|
|
|
代號
|
遠傳裝置膜片材料
|
|
A
|
316LSST
|
|
B
|
哈氏合金C 276
|
|
C
|
鉭
|
|
|
代號
|
結構材料
|
|
11
|
上套為316SST安裝環為碳鋼，墊圈為白色石棉
|
|
|
代號
|
下套材料
|
|
A
|
316SST
|
|
B
|
哈氏合金C
|
|
C
|
碳鍋（電鍍）
|
|
|
代號
|
引壓連接孔
|
|
11
|
1/4”NPT（錐管螺紋）
|
|
12
|
3/8”NPT（錐管螺紋）
|
|
13
|
1/2”NPT（錐管螺紋）
|
|
15
|
1”NPT（錐管螺紋）
|
|
17
|
1-1/2”NPT（錐管螺紋）
|
|
|
（不帶清洗備孔）
|
|
1199TRW 11 A 11 A 17 遠傳裝置完整型號（典型）
|
·1199PFW型訂貨規格表
|
1199PFW
|
扁平式遠傳膜片裝置
|
|
|
代號
|
遠傳法蘭規格
|
|
11
|
標準3”，最大工作壓力，按ASA法蘭耐壓等級規定
|
|
|
代號
|
遠傳裝置膜片材料
|
|
A
|
316LSST
|
|
B
|
哈氏合金C
|
|
C
|
鉭
|
|
|
代號
|
遠傳法蘭材料
|
|
11
|
316SST
|
|
1199PFW 11 A 11 遠傳裝置完整型號（典型）
|
1199PRW型訂貨規格表
|
1199RFW型
|
法蘭安裝遠傳膜片裝置
|
|
|
代號
|
法蘭安裝遠傳膜牌裝置
|
|
11
21
|
無
有
|
|
|
代號
|
遠傳裝置膜片材料
|
|
|
A
B
C
|
316LSST
哈氏合金C
鉭
|
|
|
代號
|
|
|
11
|
上套為316SST，上套法蘭為碳鋼鍍鎘，密封墊圈為白色石棉
|
|
|
代號
|
下套尺寸和材料
|
|
A21
B21
E21
A41
B41
E41
A51
B51
E51
A71
B71
E71
A22
B22
E22
A42
B42
E42
A52
B52
E52
A72
B72
E72
A24
B24
E24
A44
B44
E44
A54
B54
E54
A74
B74
E74
|
1” 150* 316SST
1” 150* 哈氏合金C
1” 150* 碳鋼
1-1/2” 150* 316SST
1-1/2” 150* 哈氏合金C
1-1/2” 150* 碳鋼
2” 150* 316SST
2” 150* 哈氏合金C
2” 150* 碳鋼
3” 150* 316SST
3” 150* 哈氏合金C
3” 150* 碳鋼
1” 300** 316SST
1” 300** 哈氏合金C
1” 300** 碳鋼
1-1/2” 300** 316SST
1-1/2” 300** 哈氏合金C
1-1/2” 300** 碳鋼
2” 300** 316SST
2” 300** 哈氏合金C
2” 300** 碳鋼
3” 300** 316SST
3” 300** 哈氏合金C
3” 300** 碳鋼
1” 600*** 316SST
1” 600*** 哈氏合金C
1” 600*** 碳鋼
1-1/2” 600*** 316SST
1-1/2” 600*** 哈氏合金C
1-1/2” 600*** 碳鋼
2” 600*** 316SST
2” 600*** 哈氏合金C
2” 600*** 碳鋼
3” 600*** 316SST
3” 600*** 哈氏合金C
3” 600*** 碳鋼
|
|
1199RFW A 11 A71 遠傳型裝置完整型號（典型）
|
注：*-在38℃時最大工作壓力為1.97Mpa
**-在38℃時最大工作壓力為5.1Mpa
***-在38℃時最大工作壓力為9.9Mpa
|
管道名義尺寸
|
額定壓力等級
|
D(MM)
|
H(mm)
|
D(mm)
|
螺栓孔
|
|
分布直據mm
|
數量
|
孔徑mm
|
|
1”
|
150
|
108(4)
|
14.3（9/16”）
|
Φ66.5
|
Φ79.4（31/8”）
|
4
|
Φ15.7
|
|
300
600
|
Φ124(4)
|
17.5（11/16”）
|
Φ66.5
|
Φ88.9
|
4
|
Φ19.1
|
|
11/2”
|
150
|
Φ127
|
17.5（11/16”）
|
Φ78.7
|
Φ98.4
|
4
|
Φ15.7
|
|
300
600
|
Φ156(6)
|
20.6（13/16”）
22.2（7/8”）
|
Φ78.7
|
Φ114.3
|
4
|
Φ15.7
|
|
2”
|
150
|
Φ152
|
19.1（3/4”）
|
Φ95.25
|
Φ120.7
|
4
|
Φ19.1
|
|
300
600
|
Φ165(6)
|
22.2（7/8”）
25.4（1”）
|
Φ95.25
|
Φ127
|
4
|
Φ19.1
|
|
3”
|
150
|
Φ190(7)
|
23.8（15/16”）
|
Φ127
|
Φ152.4
|
4
|
Φ19.1
|
|
300
600
|
Φ210(8)
|
28.6（11/8”）
31.8（11/4”）
|
Φ127
|
Φ168.3
|
8
|
Φ22.4
|
注：150#（工作壓力為1.97Mpa）,300#(工作壓力為5.1Mpa)，600#（工作壓力為9.9Mpa）。
|
1199EFW
|
插入式遠傳膜片裝置
|
|
|
代號
|
輸入筒直徑和接液部材料
|
|
11
12
13
14
|
3”316SST不銹鋼
3”哈氏合金C包鍍層不銹鋼
4”316 SST不銹鋼
4” 哈氏合金C包鍍層不銹鋼
|
|
|
代號
|
膜片材料
|
|
A
B
C
|
316SST
哈氏合金C
鉭
|
|
|
代號
|
插入筒長度
|
|
20
40
60
|
50.8mm
101.6mm
152.4mm
|
|
|
代號
|
法蘭規格和材料
|
|
A11
A12
A13
|
150#有鍍層碳鋼，最大工作壓力=1.97Mpa
300#有鍍層碳鋼，最大工作壓力=5.1Mpa
600#有鍍層碳鋼，最大工作壓力=9.9Mpa
|
|
1199EFW 11 A 20 A11 遠傳裝置完整型號（典型）
|
注：A11、A12、A13的最大工作壓力是在38℃時，*對4”插入筒無600*規格
|
管道名義尺寸
|
額定壓力等級
|
上套法蘭的參數
|
螺栓孔
|
|
外徑D(MM)
|
厚度H(mm)
|
螺孔直徑D(mm)
|
數量
|
螺孔分布直徑mm
|
孔徑mm
|
|
76.2
（3”）
|
150
300
600
|
190（71/2”）
210（81/4”）
210（81/4”）
|
23.8（15/16”）
28.6（11/8”）
31.8（11/4”）
|
Φ19.1（0.75”）
Φ22.4（0.88”）
Φ22.4（0.885”）
|
4
8
8
|
Φ152.4（6”）
Φ168.3（65/8”）
Φ168.3（65/8”）
|
72.9
|
|
101.6（4”）
|
150
300
600
|
22.8（9”）
254（10”）
273（103/4”）
|
23.8（15/16”）
31.8（11/4”）
31.8（11/2”）
|
Φ19.1（0.75”）
Φ22.4（0.88”）
Φ25.4（1.0”）
|
8
8
8
|
Φ190（71/2”）
Φ200（77/8”）
Φ215.9（81/2”）
|
96.0
|

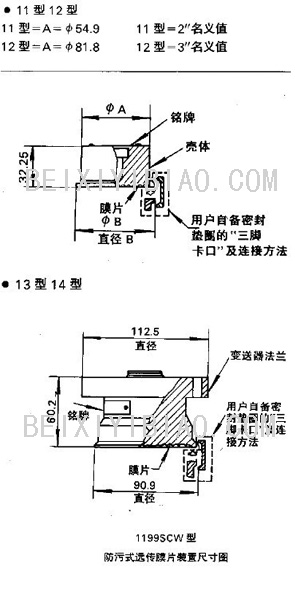

·1199SCW型訂貨規格表
|
1199SCW
|
防污式遠傳膜片裝置
|
|
|
代號
|
遠傳法蘭規格
|
|
11
12
13
14
|
2#三腳卡口帶毛細管型
3#三腳卡口帶毛細管型
2#三腳卡口帶毛細管型
3#三腳卡口帶毛細管型
|
|
|
代號
|
膜片材料
|
|
A
|
316SST
|
|
|
代號
|
殼體材料
|
|
11
|
316SST
|
|
1199SCW 11 A 11 遠傳裝置完整型號（典型）
|
注：最大工作壓力2.4Mpa

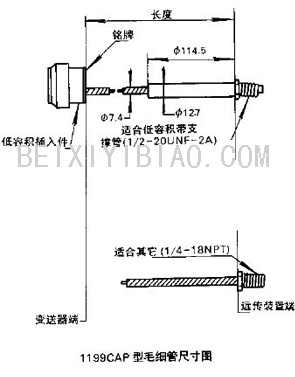

1199CAP型訂貨規格表
|
1199CAP
|
毛細管
|
|
|
代號
|
毛細管材料和尺寸
|
|
11
13
|
316SST，內徑為Φ0.71mm
316SST，內徑為Φ0.71mm
|
|
|
代號
|
變送順端配件
|
|
A
|
低容積法蘭，316SST
|
|
|
代號
|
殼體材料
|
|
05
10
15
20
25
|
1.524米
3.048米
4.572米
6.096米
7.620米
|
|
|
代號
|
遠傳法半端配件
|
|
A
C
|
1/2-20UNF-2A螺紋，適用于RFW、RTW、SCW、EFW
1/2-20UNF-2A螺紋，適用于RFW、RTW、SCW、EFW
|
|
|
代號
|
保護套管
|
|
11
12
|
鎧裝300SST系列不銹鋼
PVC護套，鎧裝300SST系列不銹鋼
|
|
1199CAP 11 A 15 A 11 典型型號
|
·1199CLC型訂貨規格表
|
1199CLC
|
配耦接頭
|
|
|
代號
|
配耦接頭配件材料和尺寸
|
|
11
|
316SST 不銹鋼，內徑為Φ0.71mm
|
|
|
代號
|
變送器端配件
|
|
A
|
低容積法蘭，316SST
|
|
|
代號
|
配耦段長度（兩配件之間）
|
|
20
40
|
50.8mm
101.6mm
|
|
|
代號
|
遠傳裝置配件
|
|
|
A00
B00
|
1/2-20UNF-2A螺紋，316SST 不銹鋼
1/2-20UNF-2A螺紋，316SST 不銹鋼
|
|
1199CLC 11 A 40 A00 典型型號
|
注：帶配耦接頭的遠傳DD/GP變送器一定要使用安裝架，不要與PFW型的扁平式遠傳法蘭連用。
·遠傳膜片裝置中填充液訂貨規格表
|
代號
|
遠傳填充液+
|
比重
|
溫度穩定范圍
|
|
DC200
|
DC200硅油
|
0.934
|
-40～149℃
|
|
DC704
|
DC704硅油
|
1.07
|
15～315℃
|
|
C51734-0001
|
惰性油
|
1.85
|
-45～177℃
|
|
SYL800
|
SYL800硅油
|
0.934
|
-45～205℃
|
|
SYLXLT
|
SYLXLT硅油
|
0.85
|
-73～135℃
|
注：*不能用于測量真空
+測真空時溫度極限應降低

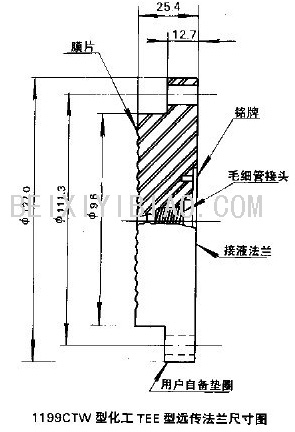

·1199CTW型訂貨規格表
|
1199CTW型
|
化工TEE型遠傳法蘭
|
|
|
代號
|
類型
|
|
11
|
標準，最大工作壓力6.89Mpa
|
|
|
|
膜片材料和厚度
|
|
A
B
|
316LSST不銹鋼，厚度0.076mm
哈氏合金C-276
|
|
|
代號
|
接液法蘭材料
|
|
11
|
316SST不銹鋼
|
|
1199CTW 11 A 11 遠傳裝置完整型號（典型）
|

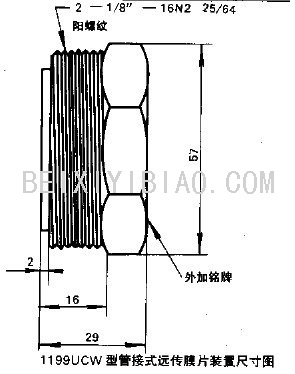

1199UCW型訂貨規格表
|
1199UCW型
|
管接式遠傳法蘭
|
|
|
代號
|
O型圓材料
|
|
11
|
聚四氟乙稀，最高工作壓力13.78Mpa
|
|
|
代號
|
膜片材料
|
|
A
|
316LSST不銹鋼，
|
|
|
代號
|
帶螺母接液殼體材料
|
|
11
|
316SST不銹鋼
|
|
1199UCW 11 A 11 典型型號
|
|
1199SSW
|
防污染槽罐用銷式遠傳法蘭
|
|
|
代號
|
樣式
|
|
12
14
22
24
|
毛細管結構—伸長50.8mm
配耦結構—伸長50.8mm
毛細管結構—伸長152mm
配耦結構—伸長152mm
|
|
|
代號
|
膜片材料/O型圈材料
|
|
A
|
316LSST不銹鋼/乙稀-丙烯橡膠
|
|
|
代號
|
接液殼體材料
|
|
11
|
316SST不銹鋼
|
|
1199SSW 12 A 11 遠傳裝置典型
|
1199SSW型訂貨規格表
|
延伸長度
|
A
|
|
50.8
|
53.6
|
|
152
|
155.2
|
|
