外形尺寸
1.名牌（量程零位調整時卸開）
2.泄放閥
3.壓力容室，可翻轉
4.1/4”-18NPT錐管螺紋，裝泄放閥（上面或下面用）
5.接頭上引壓連接孔為1/2”-14NPT錐管螺紋
6.不用接頭時壓力容室上有1/4”-18NPT錐形螺紋孔，供引壓連續用
7.1/2”-14NPT錐管螺紋用于電線導管連接（二處）

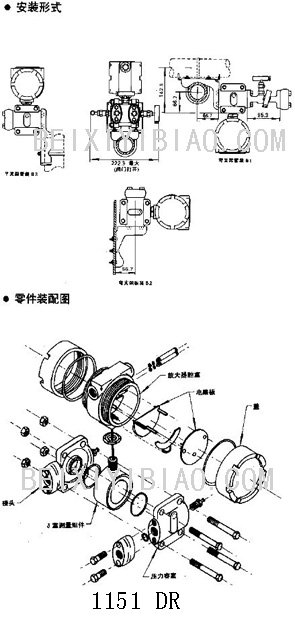

安裝形式及零件裝配圖
|
1151DR型
|
微差壓變送器
|
|
|
代號
|
測量范圍
|
|
2
|
0~0.12到0～14.9 Kpa
|
|
|
代號
|
輸出
|
|
F
|
4-20mA DC
|
|
|
代號
|
結構材料
|
|
壓力容室和接頭
|
泄放閥
|
隔離膜片
|
|
12
|
碳鋼鍍鎘
|
316SST
|
316L SST
|
|
22
|
316 SST
|
316SST
|
316L SST
|
|
|
代號
|
選作項目（參見本部分最后一節）
|
|
M1
|
線性指示表，0～100%刻度
|
|
M2
|
平方根指示表，0～100%流量刻度
|
|
B1
|
管裝彎支架（Φ51mm管子）
|
|
B2
|
板裝彎支架
|
|
B3
|
管裝彎支架（Φ51mm管子）
|
|
D1
|
泄放閥在壓力容室側上部
|
|
D2
|
泄放閥在壓力容室側下部
|
|
1151HP
4 E 12
M1B1D1 變送器完整型號
|
注：·其它選用項
全部1151型變送器選用項目可參見本部分最后一節，這些項目包括全部的選
用材料，輸出等內容。任何一種選用項目可用代號的形式加上述表格未尾字母代號表示的“變送器完整型號”之后即可。
如例：1151DP4E12 M1B1D1
·三通閥組 必須另行訂貨，本廠配套
型號：GT3-1 不銹鋼
|
