外形尺寸
1.名牌（量程零位調整時卸開）
2.泄放閥
3.壓力容室，可翻轉
4.1/4”-18NPT錐管螺紋，裝泄放閥（上面或下面用）
5.接頭上引壓連接孔為1/2”-14NPT錐管螺紋
6.不用接頭時壓力容室上有1/4”-18NPT錐形螺紋孔，供引壓連續用
7.1/2”-14NPT錐管螺紋用于電線導管連接（二處）

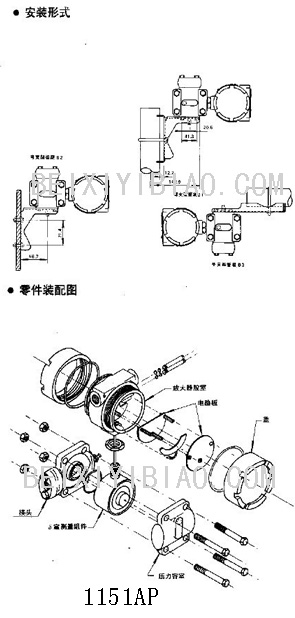

安裝形式及零件裝配圖
|
1151AP型
|
絕對壓力變送器
|
|
|
代號
|
測量范圍
|
|
4
|
0~6.22到0～37.9 Kpa
|
|
5
|
0～31.08到0～186.45
Kpa
|
|
6
|
0～117.21到0～689.48
Kpa
|
|
7
|
0～0.34到0～2.07 Mpa
|
|
8
|
0～1.17到0～6.89 Mpa
|
|
|
代號
|
輸出
|
|
E
|
4-20mA DC阻尼可調
|
|
S
|
4-20mA DC，1151智能型電路
|
|
|
代號
|
結構材料
|
|
壓力容室和接頭
|
泄放閥
|
隔離膜片
|
|
12
|
碳鋼鍍鎘
|
316SST
|
316L SST
|
|
53
|
碳鋼鍍鎳
|
316SST
|
哈氏合金C-276
|
|
54
|
碳鋼鍍鎳
|
316SST
|
蒙耐爾合金
|
|
22
|
316 SST
|
316SST
|
316L SST
|
|
23
|
316 SST
|
316SST
|
哈氏合金C-276
|
|
24
|
316 SST
|
316SST
|
蒙耐爾合金
|
|
33
|
哈氏哈金C
|
哈氏哈金C
|
哈氏合金C-276
|
|
44
|
蒙耐爾合金
|
蒙耐爾合金
|
蒙耐爾合金
|
|
|
代號
|
選作項目（參見本部分最后一節）
|
|
M1
|
線性指示表，0～100%刻度
|
|
B1
|
管裝彎支架（Φ51mm管子）
|
|
B2
|
板裝彎支架
|
|
B3
|
管裝彎支架（Φ51mm管子）
|
|
D1
|
泄放閥在壓力容室側上部
|
|
D2
|
泄放閥在壓力容室側下部
|
|
1151AP 4 E 12 M1B1D1 變送器完整型號
|
注：·其它選用項
全部1151型變送器選用項目可參見本部分最后一節，這些項目包括全部的選
用材料，輸出等內容。任何一種選用項目可用代號的形式加上述表格未尾字母代號表示的“變送器完整型號”之后即可。
如例：1151DP4E12 M1B1D1
·填充液 用惰性油時，請與本廠引進辦或銷售部商定
|
