3151DP/GP型遠傳差壓、壓力變送器
3151DP/GP型變送器帶上1199型遠傳密封裝置（其種類見表1～7）后，就成為3151DP/GP型遠傳壓力變送器。

帶兩個遠傳裝置部件的標準3151DP差壓變送器 帶遠傳裝置部件的標準型3151GP壓力變送器
這種3151DP/GP遠傳差壓、壓力變送器給用戶提借了一種避免被介質直接與變送器的隔離膜 片接觸的測量方法。它適用于下面幾種情況：
1、 被測介質對變送器接頭和壓力傳感器有腐蝕作用時。
2、 需要將高溫被測介質與變送器隔離時。
3、 被測介質中有固體懸浮或高粘度易堵塞變送器的接頭時。
4、 被測介質因環境溫度或程度變化出現固定化或結晶時。
5、 要換被測介質需要沖洗而不會交混時。
6、 必須保持衛生條件（防污染）時。
7、 3151DP/GP帶上1199的遠傳壓力變送器，仍具有3151DP/GP型差壓、壓力變送器的各種特點。
注意：下面給出的各種帶有1199型遠傳裝置的類型的變送器，供用戶選型，訂貨時查閱。此外，還應從表5、6中選擇所需的毛細管，填充液一起配合使用。

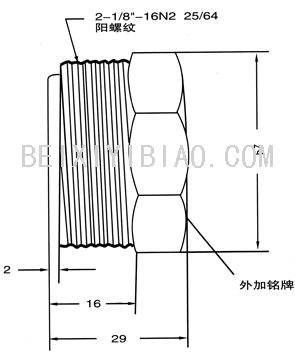

表1 螺紋安裝遠傳法蘭訂貨規格表
|
1199RTW型
|
螺紋安裝遠傳法蘭
|
|
|
代號
|
清洗連接孔
|
|
11
21
|
無
有
|
|
|
代號
|
遠傳裝置膜片材料
|
|
A
B
C
|
316L SST
哈氏合金C-276
鉭
|
|
|
|
代號
|
結構件材料
|
|
11
|
上套為316SST 安裝環為碳鋼，墊圈為白色石棉
|
|
|
代號
|
結構件材料
|
|
A
B
C
|
316L SST
哈氏合金C-276
鉭
|
|
|
代號
|
引壓連接孔
|
|
11
12
13
15
17
|
1/4’NPT(錐管螺紋)
3/8’NPT(錐管螺紋)
1/2’NPT(錐管螺紋)
1’NPT(錐管螺紋)
1-1/2’NPT(錐管螺紋)
|
|
1199RTW
|
11
|
A
|
11
|
A
|
17
|
|
|
|
|
|
|
|
|
|
表2 1199RFW型法蘭安裝遠傳法蘭
|
1199RFW
|
螺紋安裝遠傳法蘭
|
|
|
代號
|
清洗連接孔
|
|
11
21
|
無
有
|
|
|
代號
|
遠傳裝置膜片材料
|
|
A
B
C
|
316L SST
哈氏合金C-276
鉭
|
|
|
|
代號
|
結構件材料
|
|
11
|
上套為316SST 安裝環為碳鋼，墊圈為白色石棉
|
|
|
代號
|
結構件材料
|
|
A21
B21
E21
A41
B41
E41
A51
B51
E51
A71
B71
E71
A22
B22
E22
A42
B42
E42
A52
B52
E2
A72
B72
E72
A24
B24
E24
A44
B44
E44
A54
B54
E54
A74
B74
E74
|
1”
1”
1”
1-/2”
1-/2”
1-/2”
2”
2”
2”
3”
3” 3”
1”
1”
1”
1-/2”
1-/2”
1-/2”
2”
2”
2”
3”
3” 3”
1”
1”
1”
1-/2”
1-/2”
1-/2”
2”
2”
2”
2”
2”
3”
|
150#
150#
150#
150#
150#
150#
150#
150#
150#
150#
150#
150#
300#
300#
300#
300#
300#
300#
300#
300#
300#
300#
300#
300#
600#
600#
600#
600#
600#
600#
600#
600#
600#
600#
600#
600#
|
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
316SST
哈氏合金C
碳鋼
|
|
1199RFW
|
11
|
A
|
11
|
A17
|
←變送器完整型號
|
|
|
|
|
|
|
|
|
|
|
注：150#（工作壓力為1.97Mpa）,300#（工作壓力為5.2Mpa）,600#（工作壓力為9.9Mpa）
3151PFW型扁平式遠傳法蘭
(1199RFW型法蘭安裝遠傳法蘭)
|
管道名義尺寸
|
等級法蘭
|
D(mm)
|
H(mm)
|
D(mm)
|
螺栓孔
|
|
分布直徑mm
|
數量
|
孔徑mm
|
|
|
150#
|
Φ108
|
14.3(9/16”)
|
Φ66.5
|
Φ79.4
|
4
|
Φ15.7
|
|
1”
|
300#
600#
|
Φ124
|
17.53(11/16”)
|
Φ66.5
|
Φ88.9
|
4
|
Φ19.1
|
|
1 1/2”
|
150#
300#
600#
|
Φ127
Φ156
|
17.53(11/16”)
20.6(13/16”)
22.2(7/8”)
|
Φ78.7
Φ78.7
|
Φ98.4
Φ114.3
|
4
4
|
Φ15.7
Φ22.4
|
|
2”
|
150#
300#
600#
|
Φ152
Φ156
|
19.1(3/4”)
22.2(7/8”)
25.4(1”)
|
Φ92.25
Φ92.25
|
Φ120.7
Φ127
|
4
4
|
Φ19.1
Φ19.1
|
|
3”
|
150#
300#
600#
|
Φ190
Φ210
|
23.8(15/16”)
28.6(1 1/8”)
31.8(1 1/46”)
|
Φ127
Φ127
|
Φ152.4
Φ168.3
|
4
4
|
Φ19.1
Φ22.4
|
注：150#（工作壓力為1.97Mpa）,300#（工作壓力為5.2Mpa）,600#（工作壓力為9.9Mpa）
3151EFW型插入式遠傳法蘭
表3 扁平式遠傳法蘭訂貨規格表
|
1199PFW型
|
扁平式遠傳法蘭
|
|
|
代號
|
扁平式遠傳傳法蘭
|
|
11
|
標準3”，最大工作壓力，按ANSI法蘭耐壓等級規定
|
|
|
代號
|
遠傳法蘭膜片材料
|
|
A
B
C
|
316L SST
哈氏合金C-276
鉭
|
|
|
代號
|
遠傳法蘭材料
|
|
11
|
316SST
|
|
1199PFW
|
11
|
A
|
11
|
←典型型號
|
表4、插入式遠傳法蘭訂貨規格表
|
1199EFW型
|
插入式遠傳法蘭
|
|
|
代號
|
插入筒直徑和接部材料
|
|
11
12
13
14
|
3# 316SST 不銹鋼
3# 哈氏合金C包鍍層不銹鋼
4# 316SST 不銹鋼
4# 哈氏合金C包鍍層不銹鋼
|
|
|
代號
|
膜片材料
|
|
A
B
C
|
316SST
哈氏合金C
鉭
|
|
|
代號
|
插入筒長度
|
|
20
40
60
|
50.8mm
101.6mm
152.4mm
|
|
|
代號
|
法蘭規格和材料
|
|
A11
A12
A13
|
150#有鍍層碳鋼，最大工作壓力=19.7Mpa
300#有鍍層碳鋼，最大工作壓力=5.1Mpa
600#有鍍層碳鋼，最大工作壓力=9.9Mpa
|
|
1199EFW
|
11
|
A
|
20
|
A11
|
←典型型號
|
|
管道名義尺寸
|
額定工作壓力
|
上套法蘭的參數
|
插入筒直徑mm
|
|
外徑mm
|
厚度mm
|
螺孔直徑
|
數量
|
螺孔分布直徑
|
|
76.2（3”）
|
150#
300#
600#
|
190(7?”)
210(8?”)
210(8?”)
|
23.8(15/16”)
28.6(1-1/8”)
31.8（1?”）
|
Φ19.1（0.75”）
Φ22.4（0.85”）
Φ22.4（0.88”）
|
4
8
8
|
Φ152.4(76”)
Φ168.3(6-5/8”)
Φ168.3(6-5/4”)
|
72.9
|
|
101.6（4”）
|
150#
300#
600#
|
228.6(9”)
254(10”)
273(10?)
|
23.8(15/16”)
31.8(1?)
38.1（1?”）
|
Φ19.1（0.75”）
Φ22.4（0.88”）
Φ25.4（1.0”）
|
8
8
8
|
Φ19.1(7?”)
Φ200 (7-7/8”)
Φ215.9(8?”)
|
96.0
|
3151CTW型化工型遠傳法蘭
表5 毛細管訂貨規格表
|
1199CAP型
|
毛細管
|
|
|
代號
|
清洗連接孔
|
|
11
13
|
316SST，內徑為Φ0.17mm
316SST，內徑為Φ0.17mm
|
|
|
代號
|
變送器端配件
|
|
D
|
1/2-20unf-2A螺紋
|
|
|
代號
|
毛細管長度
|
|
05
10
15
20
25
|
1.524米
3.804米
4.572米
6.096米
7.620米
|
|
|
代號
|
遠傳法蘭端配件
|
|
A
C
|
1/2-20UNF-2A螺紋，適用于RFW,SCW,EFW
1/2-20UNF-2A螺紋，帶支撐管，適用于PFE,CTW,UCW
|
|
|
代號
|
保護套管
|
|
11
12
|
鎧裝300SST系列不繡鋼
PVC護套，鎧裝鎧裝300SST系列不繡鋼
|
|
1199CAP
|
11
|
D
|
15
|
A
|
11
|
←典型型號
|
表6 遠傳填充液訂貨規格表
|
代號
|
遠傳填充液
|
比重
|
溫度穩定范圍
|
|
DC200
|
DC200硅油
|
0.934
|
-40～149℃
|
|
DC704
|
DC704硅油
|
1.07
|
15～315℃
|
|
C51734-0001
|
惰性油
|
1.85
|
-40～149℃
|
|
SYL800
|
SYL800硅油
|
0.934
|
-45～177℃
|
|
SYLXLT
|
SYLXLT硅油
|
0.85
|
-45～135℃
|
注：測真空是溫度極限應降低，不能用于測量真空。
表7 化工-T-型遠傳法蘭充液訂貨規格表
|
1199CTW型
|
化工 T 型遠傳法蘭
|
|
|
代號
|
類型
|
|
11
|
標準，最大工作壓力為6.89Mpa
|
|
|
代號
|
膜片材料和厚度
|
|
|
A
B
C
|
316LSST 不銹鋼
哈氏合金OE”C-276
鉭
|
|
|
|
代號
|
接液法蘭材料
|
|
|
|
11
|
316LSST 不銹鋼
|
|
1199CTW型
|
11
|
A
|
11
|
←典型型號
|
表8 管拉式遠傳法蘭
|
1199UCW型
|
管接式遠傳法蘭
|
|
|
代號
|
O型圈材料
|
|
11
|
聚四氟乙稀，最高工作壓力13.78Mpa
|
|
|
代號
|
膜片材料
|
|
|
A
|
316LSST不銹鋼
|
|
|
|
代號
|
帶螺母接液殼體材料
|
|
|
|
11
|
316SST 不銹鋼
|
|
1199UCW型
|
11
|
A
|
11
|
←典型型號
|
表9 防污染槽罐用鏟型遠傳法蘭訂貨規格表
|
1199SSW型
|
防污染槽罐用銷式遠傳法蘭
|
|
|
代號
|
式樣
|
|
12
14
22
24
|
毛細管結構-伸長50.8mm
配偶結構-伸長50.8mm
毛細管結構-伸長152mm
配偶結構-伸長152mm
|
|
|
代號
|
膜片材料/O型圈材料
|
|
A
|
316LSST不銹鋼/乙稀-丙烯橡膠
|
|
|
代號
|
接液殼體材料
|
|
11
|
316SST 不銹鋼
|
|
1199SSW型
|
12
|
A
|
11
|
←典型型號
|
表10 變送器定貨型號規格表
|
3151DP型
|
帶遠傳法蘭差壓變送器
|
|
3151GP型
|
帶遠傳法蘭壓力變送器
|
|
|
代號
|
測量范圍
|
|
3
|
0-0.12～7.5 KPA
|
|
4
|
0-0.40～40 KPA
|
|
5
|
0-2～200 KPA
|
|
6
|
0-7～700 KPA
|
|
7
|
0-21～2100 KPA
|
|
8
|
0-70～7000 KPA
|
|
|
代號
|
輸出
|
|
A
|
4-20mA 帶有HART協議的數字信號
|
|
|
代號
|
材料結構
|
|
壓力容室
|
泄放閥 隔離膜片
|
填充液
|
|
53
|
碳鋼鍍鎳
|
316SST
|
哈氏合金C-276
|
硅油
|
|
54
|
碳鋼鍍鎳
|
316SST
|
蒙耐爾合金
|
|
55
|
碳鋼鍍鎳
|
316SST
|
鉭
|
|
22
|
316SST
|
316SST
|
316LSSR
|
|
23
|
316SST
|
316SST
|
哈氏合金C-276
|
|
24
|
316SST
|
316SST
|
蒙耐爾合金
|
|
25
|
316SST
|
316SST
|
鉭
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C-276
|
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
44
|
蒙耐爾合金
|
蒙耐爾合金
|
蒙耐爾合金
|
|
83
|
碳鋼鍍鎳
|
哈氏合金C
|
哈氏合金C-276
|
|
73
|
316SST
|
哈氏合金C
|
哈氏合金C-276
|
|
1A
|
碳鋼鍍鎳
|
316SST
|
316SST
|
硅油
|
|
2A
|
316SST
|
316SST
|
316SST
|
|
5B
|
碳鋼鍍鎳
|
316SST
|
哈氏合金C-276
|
|
2B
|
316SST
|
316SST
|
哈氏合金C-276
|
|
3B
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C-276
|
|
5D
|
碳鋼鍍鎘
|
316SST
|
鉭
|
|
2D
|
316SST
|
316SST
|
鉭
|
|
3D
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
8B
|
碳鋼鍍鎳
|
哈氏合金C
|
哈氏合金C-276
|
|
7B
|
3166SST
|
哈氏合金C
|
哈氏合金C-276
|
|
|
代號
|
壓力容室 插塞 隔離膜片
|
|
22
|
316SST 316SST 316SST
|
|
|
代號
|
遠傳法蘭
|
|
S1
|
1個遠傳法蘭
|
|
S2
|
2個遠傳法蘭
|
|
S…..
|
根據表5、6、7、8、9….用戶要求
|
|
|
代號
|
安裝托架
|
可選
|
|
M11
|
LCD線形指示表頭
|
可選
|
|
B1
|
彎支架管裝2’’管
|
可選
|
|
B2
|
彎支架板裝
|
可選
|
|
B3
|
平支架管裝2’’管
|
可選
|
|
3151GP型
|
6
|
A
|
22
|
S1
|
M11
|
B1
|
←典型型號
|
|
