外形尺寸

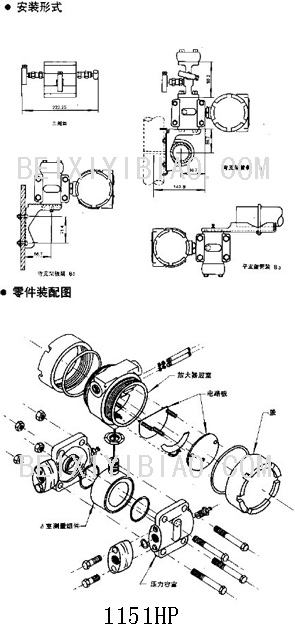

安裝形式及零件裝配圖
6.不用接頭時壓力容室上有1/4”-18NPT錐形螺紋孔，供引壓連續用
1151HP型
高靜壓差壓變送器
代號
測量范圍
4
0~6.22到0～37.9 Kpa
5
0～31.08到0～186.45 Kpa
6
0～117.21到0～689.48 Kpa
7
0～0.34到0～2.07 Kpa
代號
輸出
E
4-20mA
DC阻尼可調
S
4-20mA
DC，1151智能型電路
M
1-5V DC 低功耗電路
L
0.8～3.2V DC低功耗電路
代號
結構材料
壓力容室和接頭
泄放閥
隔離膜片
12
碳鋼鍍鎘
316SST
316L SST
22
316 SST
316SST
316L SST
代號
選作項目（參見本部分最后一節）
M1
線性指示表，0～100%刻度
M2
平方根指示表，0～100%流量刻度
B1
管裝彎支架（Φ51mm管子）
B2
板裝彎支架
B3
管裝彎支架（Φ51mm管子）
D1
泄放閥在壓力容室側上部
D2
泄放閥在壓力容室側下部
1151HP 4 E 12 M1B1D1 變送器完整型號
注：·其它選用項
全部1151型變送器選用項目可參見本部分最后一節，這些項目包括全部的選用材料，輸出等內容。任何一種選用項目可用代號的形式加上述表格未尾字母代號表示的“變送器完整型號”之后即可。
如例：1151DP4E12 M1B1D1 ·三通閥組 必須另行訂貨，本廠配套 型號：GT3-1 不銹鋼
·1151HP 無√ΔP型，但用戶在測量范圍4.5內需要HP√ΔP型可同生產廠協商
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
