| UTD-3010G型 智能浮筒式液位計（電動浮筒液位（界面）變送器）
UTD-3010G系列 產品簡介 UTD-3010G系列智能浮筒式液位計（電動浮筒液位變送器）是上海自動化儀表股份有限公司物位儀表制造部與技術中心合作研制開發和生產的產品。是我公司生產的第一臺帶HART通訊協議的智能化的浮筒式液位計（電動浮筒液位變送器）。UTD-3010G的技術指標，工作性能達到進口同類儀表的水平，且價廉物美完全能取代進口的智能型浮筒式液位計（電動浮筒液位變送器）。 UTD-3010G系列浮筒式液位計（電動浮筒液位變送器）00系列有智能型變送器和傳感受器組成。UTD-3010G系列浮筒式液位計（電動浮筒液位變送器）技術先進，性能可靠具有HART通訊技術，和本機零位滿度校正按鍵，帶有LCD液晶指示。用于測量液位、界面、或者液體密度，廣泛使用在煉油、化工、冶金、發電、制藥等行業，能耐高溫、高壓，耐腐蝕。適用于各種易燃易爆場合。輸出4~20mADC標準信號遠距離傳送與集散控制DCS系統聯網使用，實現工藝流程的自動檢測和自動控制。 工作原理 UTD-3010G系列浮筒式液位計（電動浮筒液位變送器）由液位變送器和浮筒室組件，浮筒組件杠桿組件，扭力管組件組成。浮筒浸沒在被測液體中，與扭力管系統剛性連接。扭力管承受的力是浮筒的自重減去浮筒所受的液體的福利凈值，在這種合力作用下的扭力管旋轉一定的角度，液體位置的變化使懸掛在液體中的浮筒的浮力產生變化，改變了扭力管的扭矩，引起扭力管角度的旋轉，旋轉 運動傳遞到智能型變送器擺動組件上，擺動組件上的磁鋼隨之移動，改變了霍爾效應傳感器檢測的磁場，變送器將磁場信號轉換成標準電信號。由此測量液位， 界面，或液體的密度。 UTD-3010G系列浮筒式液位計（電動浮筒液位變送器），使用本公司制造的HART通訊手操器，可以在控制室容易的存取與過程操作至關重要的信息。如查詢，組態，標定或測試儀表。
在量程0%處浮力：F0=FG 在量程100%處浮力：F100=FG-VXPXG A為扭力管的轉角=液位在量程 100%處的角度→液位在量程0%處的角度。 FG：浮筒的重量 V：浮筒的體積 L：全量程 L：液位的高度 P：液體密度 g：重力加速度 F：浮力=FG-VXPXg 浮筒式圓柱形沉筒（當液體達到滿量程是也完全浸在液體中的），浮筒懸掛在杠桿上，杠桿另一端架在一個支點上，并與扭力管連接，當掛浮筒一端的杠桿上下移動時，架在支點上一端的杠桿饒支點旋轉，帶動扭力管旋轉，扭力管就輸出一個轉角a給表頭（見上圖），這個轉角帶動表頭中的霍爾磁鋼感應器的磁鋼運動，磁鋼運動對固定的霍爾元件就感應到磁場強度的變化，霍爾的輸出電壓做出相應的變化，霍爾的輸出電壓通過轉換電路輸4~20mA的直流電流，作為遠傳信號供控制檢測調節。 當被測液體上下變化時，浸在液體中浮筒的體積大小發生變化，浮筒受到浮力的大小也發生變化，浮力大小等于r2*Л*L*P*g(r為浮筒半徑，L為浮筒浸在液體中的深度，p為被測液體的比重，g為重力加速度)懸掛浮筒的杠桿受到的力為浮筒的自重減去浮筒受到的浮力的差。由于浮筒自重不變，浮力隨液體上下而變化杠桿的手里也隨之變化，當浮筒在被測液體的零位時，浮力為零，此時杠桿受力最大，扭力管扭轉的角度也最大，一旦杠桿受力減小，扭力管扭轉的角度也會隨之減小，當液體從量程的0%變化到100%，扭力管就會旋轉一定的角度，轉角輸出到表頭，轉換成標準電流輸出，這就是浮筒的測量原理。
特點
●帶有干式調節旋鈕和本機零位、滿度調整按鍵，在現場可方便地進行調校而不要使用HART通訊手操器。 ●精密鑄造的外殼，防腐涂層的電路板，耐腐蝕材質制成的浮筒，使儀表能承受嚴酷的工作環境和工藝過程，防護等級達到IP66（NEMA4）。 ●精密設計制造的傳感部件，使用靈敏的霍爾元件，能檢測很小的轉角信號，儀表能夠用于測量比重差很小的場合，最小比重差為0.1g/cm3。 ●帶有3-1/2數字\條形模擬LCE液晶指示：正反作用：正作用（輸入、輸出同向變化），反作用（輸入、輸出反向變化）。 ●防爆 本安：Exia II CT4~6；隔爆：Exd II CT4~6； ●抗電磁干擾：EMC2級
主要技術指示 精 確 度：±0.5%FS 電氣罩殼：IP66（NAME 4X） 輸 出：信號范圍4~20mA/20~4mA；操作范圍3.8~20.5mA 允許負載：250~600Ω LCD指示器：3-1/2位數字組態成% 供電電壓：24VDC 允許電壓波動：±5% 過程溫度：-40~+3500C 環境溫度：-40~+700C 帶指示表頭：-30~+700C 環境濕度：10~95% 量 程：300~3000（特殊可定做）（單位：mm） 介質密度：0.5~1.5g/cm3 界面測量最小密度差：0.1g/cm3 工作壓力（單位：MPa）：最高可達32 本安型等級：ExiaIICT4~6 隔爆型等級：ExiaIICT4~6 抗電磁干擾：EMC2級 電氣接口：M20*1.5 或NPT1/2” 通 訊：HART通訊標準 最小負載：250Ω
手操器型號：HPC100(本公司生產)
產品型號、規格及含義
注：特殊測量范圍可定做，蒸汽接口如有特殊要求須說明

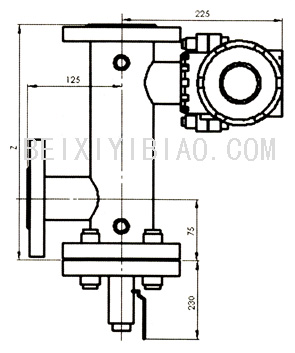

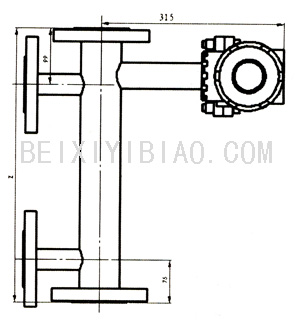

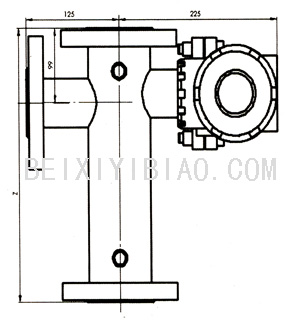

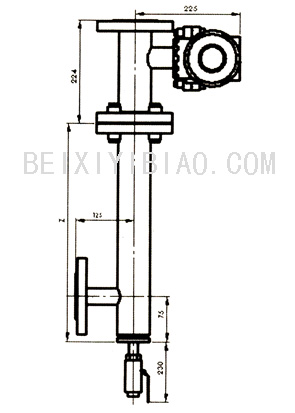

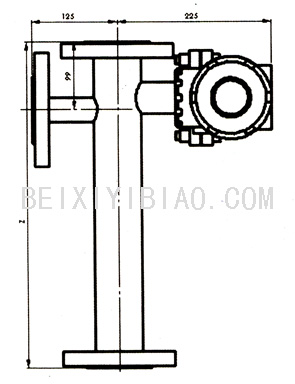

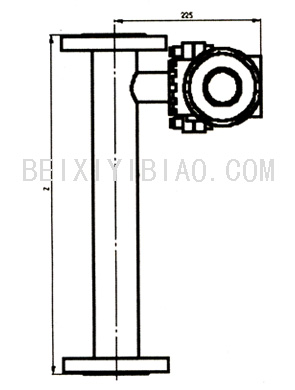

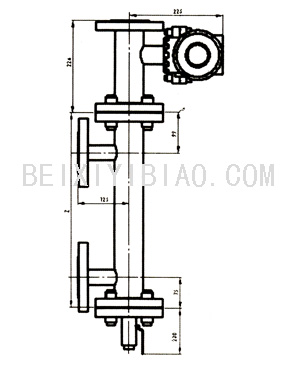

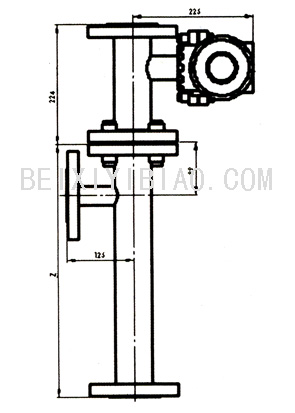

儀表接線圖 基本形式外浮筒尺寸
注：ZB為B系列傳感器；ZA為A系列傳感器；ZC為C系列傳感器；1L=350為C系列頂側、底側、側側安裝；2L=450為C系列頂?shù)装惭b

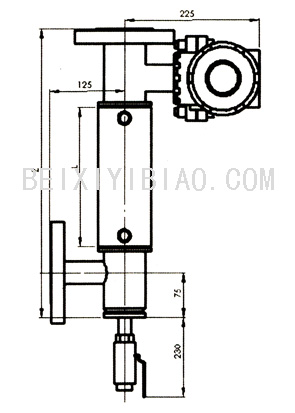

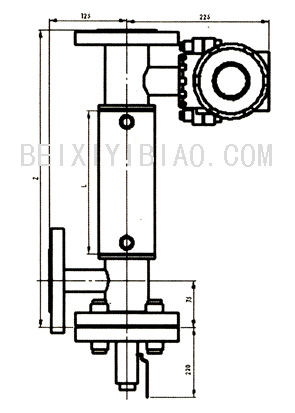

半夾套夾套筒尺寸
配件、附件
注：1包括蓋發蘭、墊圈、螺栓、螺母*墊圈為石棉材質
法蘭規格
注：ANSI150-2.0MPA ANSI300-5.0MPA ANSI600-11

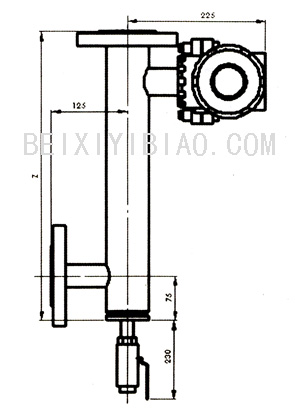

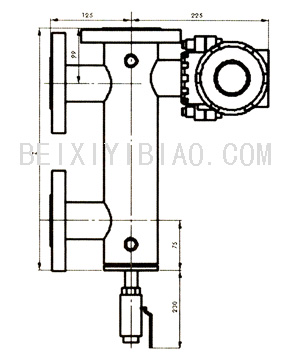

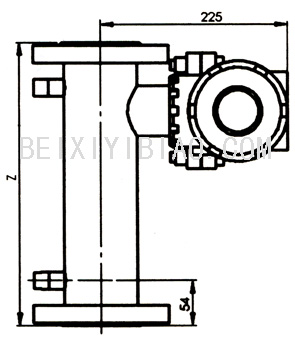

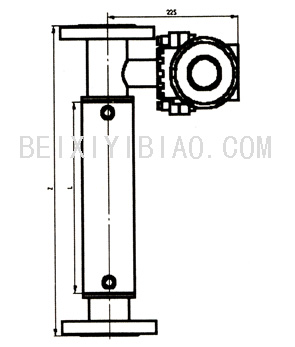

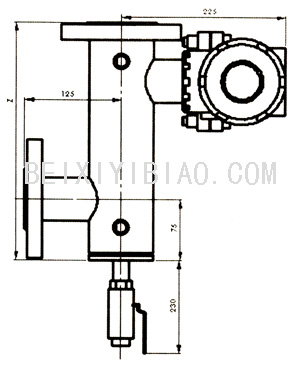

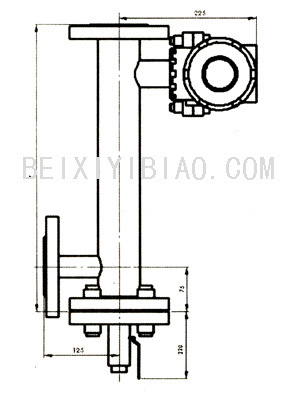

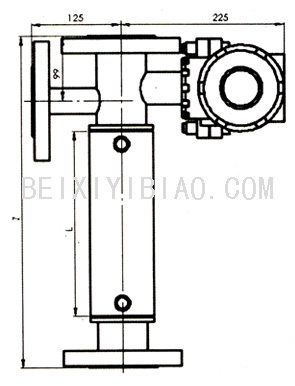

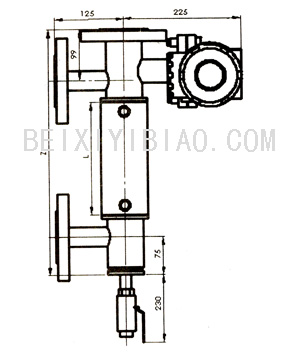

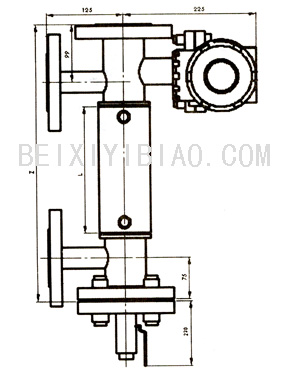

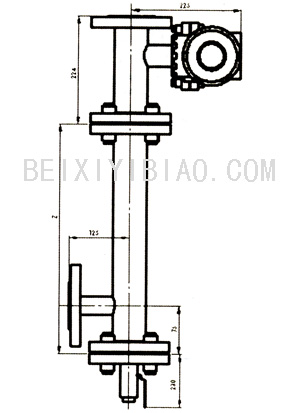

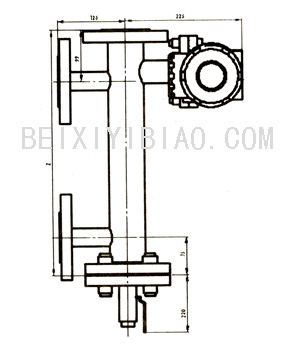

安裝形式 ?。ㄒ唬╉斨檬?/span> （二）頂?shù)紫盗?/span>
蒸氣全夾套
普通型 蒸氣半夾套

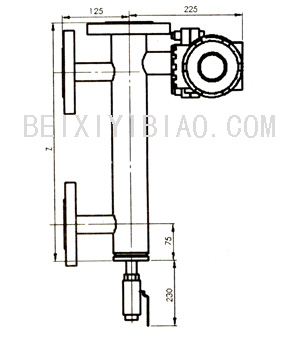

（三）側側系列
普通型（法蘭配件） 普通型（絲口閉蓋配件）
半夾套（法蘭配件） 半夾套（絲口閉蓋配件）
全夾套（法蘭配件） 全夾套（絲口閉蓋配件）
旋轉（法蘭配件） 旋轉（絲口閉蓋配件）

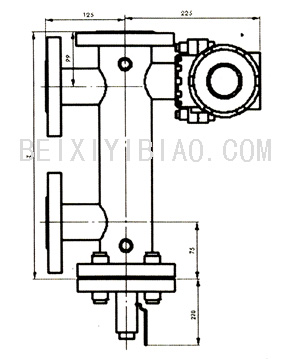

（四）頂側系列
  全夾套（法蘭配件） 全夾套（絲口閉蓋配件）   旋轉（法蘭配件） 旋轉（絲口閉蓋配件）

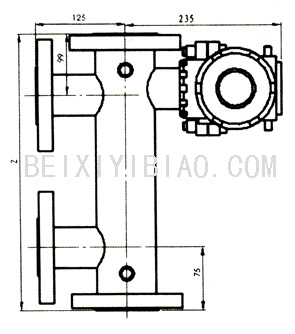

（五）底側系列   普通型 半夾套

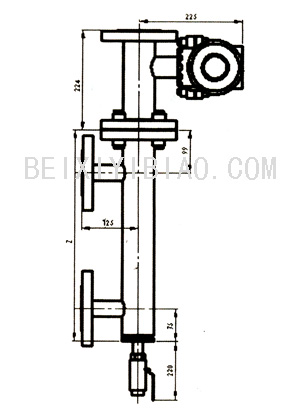

（六）全夾套+套管夾套   短懸臂 長懸臂
（七）高溫型   高溫長懸臂+散熱器 高溫長或短懸臂+散熱器 注：以上僅為高溫的一種形式，用戶可根據需要，選擇頂?shù)?，頂?cè)，底側高溫形式與側側高溫相仿。
  （九）側置式
  法蘭（E）尺寸 法蘭（F）尺寸
E法蘭：非標準法蘭本廠制造尺寸參考圖

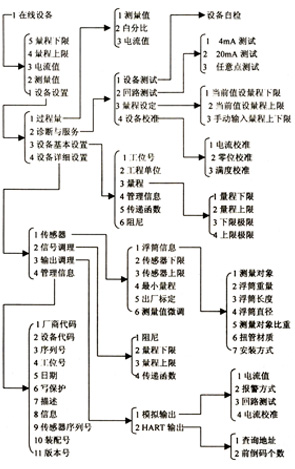

訂貨須知 UTD-3010G變送器HART菜單
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
