| ULS50系列 智能脈沖雷達物位計
智能脈沖型雷達物位計 ULS51 ULS52 ULS53 ULS54 1、測量原理
原理 雷達物位計天線發射極窄的微博脈沖，這個脈沖以光速在空間傳播，碰到被測介質表面，其部分能量被反射出來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小（納秒量級）很難確認。ULS5X系列雷達物位計采用一種特殊的相關調解技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
特點 由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。 “虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果。 多種過程聯接方式及天線形式，使得ULS5X系列 物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質的測量等。 采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
2、儀表概況 ULS51 ULS52
應用： 液體特別是腐蝕性 液體，簡單過程條件 液體特別是腐蝕性強的，又 有一定溫度壓力的條件下的液體，簡單過程條件。 最大量程：30m 30m 測量精度：±10mm ±10mm 過程連接：G1?，1?NPT PTFE翻邊法蘭 天線材料：PP/PTFE PTFE 過程溫度：-40…..+120℃ -40…..+150℃ 過程壓力：-1.0…..3bar -1.0…….16bar 頻率范圍：6GHz 6GHz 信號輸出：兩線制/四線制 4…..20mA/HART 兩線制/四線制 4…..20mA/HART
ULS53 ULS54
應用：存儲容器或過程容器過程條件復雜 存儲容器或過程容器過程條件復雜，小介電常數介質。 最大量程：35m 70m 測量精度：±10mm ±20mm 過程聯接：法蘭316L 法蘭316L 過程溫度：-40…..+200℃ -40…..+200℃ 過程壓力：-1.0…..40bar -1.0…..40bar 頻率范圍：6GHz 6GHz 信號輸出：兩線制/四線制 4…..20mA/HART 兩線制/四線制 4…..20mA/HART
3、安裝要求
基本要求 天線發射微波脈沖時，都有一定的發射角。從天線下緣到被測介質表面之間，由發射的微波波束所輻射的區域內，不得有障礙物，因此安裝時盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。在這種情況下，安裝時須進行（虛假回波學習）。另外需注意微波波束不得與加料料流相交。 安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定距離；儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接大地。 測量盲區：從測量的基準面到天線末端是雷達物位計的測量盲區。（見圖示說明）。
圖示說明 測量的基準面是螺紋或法蘭的密封面。
1、盲區 2、空倉（最大測量距離） 3、最大量程 注：使用雷達物位計時，務必保證最高料位不能進入測量盲區。 安裝位置 安裝時，注意儀表和容器壁至少保持500mm的距離。
1、基準面 2、容器中央或?qū)ΨQ軸
1、基準面 2、容器中央或?qū)ΨQ軸
對于錐形容器，且為平面灌頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。
防潮 對于安裝在室外或潮濕室內及制冷或加熱的灌上的儀表，為了防潮，應擰緊電纜密封套，而且要再進線口處使用電纜向下彎曲。如圖示：
容器接管 喇叭天線 容器接管的長度：必須保證探頭伸出接管至少10mm。
天線延長管 當天線長度安裝短管長度時，應使用天線延長管。
棒狀天線 天線的有效部分，即錐形天線部分，必須從容器接管內完全露出來。為適應不同長度的容器接管應用，不同天線長度的雷達物位計可供用戶選擇。（參看6結構尺寸）。
常見安裝位置的正誤
1、錯誤：天線應與被測介質表面垂直。 2、錯誤：儀表被安裝在拱形或圓形灌頂，會造成多次反射回波，在安裝時應盡可能避免。 3、正確。
2、正確：注意：室外安裝時應采取遮陽，防雨措施。
攪拌 當罐中有攪拌時，儀表安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行“虛假回波學習”，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。
泡沫 由于入料、攪拌或容器內其他過程處理，會再某些液體介質表面形成泡沫，衰減發射信號。 如果泡沫造成測量誤差，您應該選擇導波管安裝方式，或使用導波雷達物位計。 導波管安裝 使用導波管安裝（導波管或旁通管）。可以避免容器內障礙物、泡沫對測量的影響。
通空氣孔直徑5….10mm 如果ULS5X安裝在導波管內進行測量，導波管是金屬管直徑最小50mm。在連接導波管的時候，必須防止大的裂縫和焊縫。另外，必須進行“虛假回波學習?！?/span> 注：測量粘附性介質的時候，不能使用導波管安裝。 用塑料管做導波管可避免雷達物位計安裝在拱頂罐中心處所產生的多次反射現象。當當測量的液體是強酸強堿時，導波管需用PP或PTFE材質。
棒狀天線帶萬向節測固體
4、電氣連接 供電方式 4…20mA/HART（兩線制） 供電電源和輸出電流信號共用一根兩芯線纜。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。 4…20mA/HART（四線制） 電源供電和電流信號各自分別使用一根兩芯線纜。具體供電電壓范圍參見技術數據。 標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保持良好接地，通常接地可連接到罐的接地點上，若是塑料罐則應接到鄰近的大地上。
電纜安裝
一般介紹 供電電纜使用兩芯電纜，電纜外徑應為5…9mm，以確保電纜入口的密封。如果存在電磁干擾，建議使用屏蔽電纜。 4…20mA/HART（兩線制） 供電電纜可使用普通兩芯電纜。 4…20mA/HART（四線制） 供電電纜應使用帶有專用地線的電纜線。
電纜的屏蔽和接線 . 屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子。外殼上的外部接地端子必須連接大地。
如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電容（比如：1μF 1500V）接地，以抑制低頻接地電流，同時還可以防止高頻干擾信號。
接線方式 兩線
用于HART兩線制 供電以及信號輸出
四線、兩室 接線方法：220V AC供電，4….20mA輸出
接線方法：24V DC供電，4….20mA輸出
兩線制方法：24VDC供電，4…20mA輸出
防爆連接 本產品的防爆型式為本質安全型。防爆標志：Exia II CT6。脈沖型雷達物位計采用鋁外殼材料，電子部件采用膠封結構，從而確保電路發生故障是產生額火花不會泄放出來。產品適用于Exia IICT6防爆等級以下可燃性介質的物位連續測量。 本產品使用時須用安全柵供電。FBS-2安全柵系本產品的關聯設備，防爆形式為本質安全型。防爆標志：【Exia】IIC，供電電壓24V DC±5%，短路電流為135mA，工作電流 4…20mA。 所有電纜均要采用屏蔽電纜，儀表距安全柵最大距離500米。分布電容≤0.1μF/Km、分布電感≤1mH/Km。儀表安裝時必須接大地。不得使用其他未經防爆檢驗的關聯設備。
采用GODAware調試物位計
采用HART手持編程器調試物位計
5、儀表調試 調試方法 ULS5X有三種調試方法；1.顯示/調試模塊；2.上位機調試軟件；3.HART手持編程器
顯示/調試模塊 ViewPoint是可以插接的顯示調試工具。通過ViewPoint上的4個按鍵對儀表進行調試。調試菜單的語言可選。 調試后，ViewPoint一般就只用于顯示，透過玻璃視窗可以非常清楚的讀出測量值。
1、液晶顯示 2、按鍵
【OK】鍵 －進入編程狀態； －確認編程項； －確認參數修改； 【返回】鍵 －選擇編程項； －選擇編輯參數位； －參數項內容顯示； 【↑】鍵 －修改參數值； 【BK】鍵 －退出編程狀態； －退至上一級菜單。
上位機調試 通過HART與上位機相連
1.RS232連接電纜 2.ULS5X 3.用于COMWAY變換器的HART適配器 4.250歐姆電阻 5.COMWAY變換器
通過I2C與上位機相連
1.RS232連接電纜 2.ULS5X 3.用于COMWAY變換器的I2C適配器 4.COMWAY變換器
HART 手持編程器 ULS5X可用HART手持編程器編程
1.HART手持編程器 2.ULS5X 3.250歐姆電阻
6、結構尺寸（單位：mm） 外殼 材質：AL/316L 材質：AL兩室

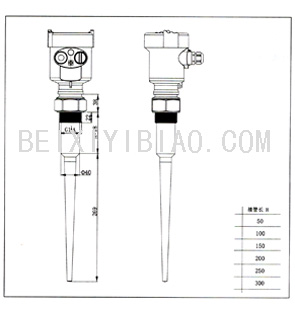

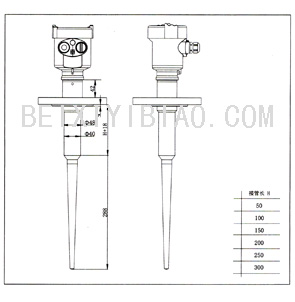

ULS51螺紋型 ULS52法蘭型

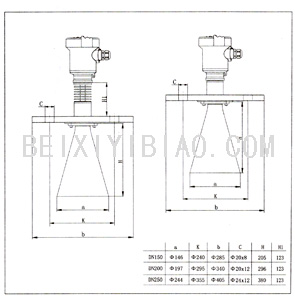

ULS53法蘭型 ULS54法蘭型
ULS54 法蘭型
7、技術參數 一般數據 過程聯接 ULS51 -過程聯接 螺紋G1?A ULS52、ULS53和ULS54 -過程聯接 法蘭
材料 -天線 PTFE /PP -法蘭 不銹鋼316L -外殼 鋁、不銹鋼316L 外殼和外殼蓋之間的密封 硅橡膠 外殼上用于ViewPoint 聚碳酸酯 的視窗 接地端子 不銹鋼
重量 -ULS51 2kg(取決于過程聯接和外殼) -ULS52 5kg (取決于過程聯接和外殼) -ULS53 6kg (取決于過程聯接和外殼) -ULS54 10kg (取決于過程聯接和外殼)
供電電壓
兩線制 -標準型 15…..36V DC -本安型 15…….30V DC 功耗 max.22.5mA 允許紋波 -＜100Hz Uss＜1V -＜100Hz….100KHz Uss＜10mV
四線制、兩室 本安+隔爆 24V DC±10%，220V AC±10% 功耗 max. 4VA,2W
輸出參數 輸出信號 4….20mA/HART 分辨率 16μA 故障信號 電流輸出不變；20.5mA 22mA 2.8mA -兩線制負載電阻 見下圖 -四線制負載電阻 最大500歐姆 積分時間 0….99秒，可調
兩線制負載電阻圖
特征參數 盲區 天線末端 最大測量距離 -USL51 30m（液體） -USL52 30m(液體) -ULS53 35m -ULS54 70m 微波頻率 6GHz 測量間隔 大約1秒（取決于參數設置） 調整時間1） 大約1秒（取決于參數設置） 發射角 見下圖
喇叭天線反射角示意圖
分辨率 1mm 精度 10mm或＜0.1%（見精度圖） 工作儲存及運輸溫度 -40…+80℃ 過程溫度（天線部分的溫度） -ULS51 -40…120℃ -ULS52 -40…..150℃ -ULS53 -40….+200℃ -ULS54 -40….+200℃ 相對濕度 ＜95% -壓力 Max.40bar 耐震 機械振動10m/s2,10…..150Hz
電纜參數 電纜入口/插頭 1個M20*1.5電纜入口（電纜直徑5….9m），一個盲堵M20×1.5 彈簧接線端子 用于導線橫截面2.5m2 ULS51/52 精度 見下圖
ULS53 精度 見下圖
ULS54 精度 見下圖
8、選型指南
ULS51 注：本安+船用許可證（Exia IICT6）只限用“A”或“B”電子組件及“G”型外殼；本安+隔爆型(Exd[ia]ia IICT6)只限用“D”型外殼。
ULS52
ULS53
|
|||||||||||||||||
