UZK系列 阻旋式料位控制器 1、產品簡介 適用于幾乎所有的物料；適合于高溫、壓力、粉塵、防爆等場合；安裝簡便快捷，使用可靠。
用途 UZK 系列阻旋式料位控制器適用于工業生產過程中敞開或壓力傳輸送容器內料位的控制。當料位碰到儀表的旋轉翼片時，控制器的微動開關觸點輸出報警或控制信號。 控制器結構簡單，工作可靠，使用維修方便，是一種理想的簡易料位控制儀表。 特點 馬達扭力可調整。 并有打滑裝置保護馬達特殊油封設計，具有雙層防塵。 防護等級：IP65 供電電源：220VAC 110VAC 24VAC 24VDC 觸點容量：5A125VAC 3A250VAC 機型齊全，伸出軸長度可調整，耐高溫350℃ 防爆型 超小型 安裝有螺紋和法蘭 有各種不同外形翼片，可供使用在不同場所 特殊規格也可配合客戶需求定制
工作原理 儀表有同步電機 翼片 過載檢測機構和微動開關等部分組成。當被測物料上升時，翼片旋轉受到阻擋，使檢測機構作微量轉動，從而使撥動桿推動微動開關動作，發出報警信號，切斷電機電源。
2、技術指標
防爆型式：d II BT5 防護等級：IP65 安裝尺寸：螺紋 G 1 1/2” 法蘭 PN1.6 DN40 GB20592 其他尺寸可特殊生產
3、選型表格
注：特殊測量可定做

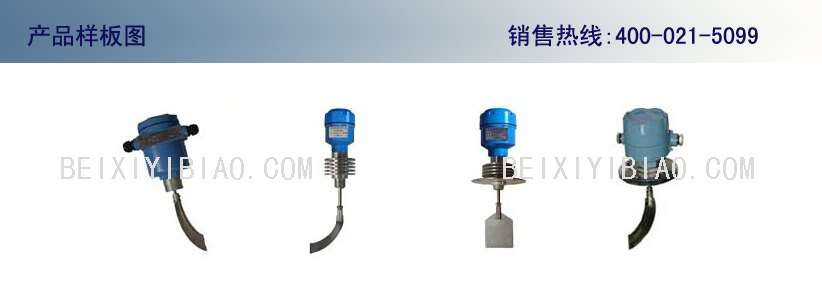

4、翼片形式
A型 鐮刀型：適用于側裝的所有物料 B型 小十字型：適用于頂裝小顆粒物料
C型 方刀型：適用于頂裝小顆粒，也適用于側裝大顆粒的，寬度W大于40時需安裝法蘭 D型 十字加強型：適用于頂裝大顆粒
E型 鉸鏈漿翼型：適用于小顆粒、小比重、小口徑安裝
5、結構尺寸 02型
當UZK-02側裝時，出線螺母必須處于水平，以避免雨水從出線螺母 處滲入表內損壞內部器件。 當UZK-02用于側裝測下料位時，應選C D E型翼片，當料位高于下料位情況下出抖時，物料流動使用A型翼片有時會帶動控制器轉動發出虛假報警型號。選C D E型翼片時對稱分布，物料流動不會造成旋翼轉動。 UZK-02既可側裝又可垂直安裝。不同的料位（包括比重大小顆粒大?。?，可選用不同的翼片來達到用戶的要求。
加長軸式
加長轉動軸長度可選
03型管式
UZK-03適用于固體料位的檢測，頂部垂直安裝高料位中間適用于固體料位的檢測，頂部垂直安裝，高料位中間狀態，或高料位檢測；
04型管式
用于固體料位的檢測，頂部垂直安裝，地料位檢測；
03 、04型擺式傳
（1）延長軸 （2）安裝在傳動軸上的連接彈簧，為了安裝測量槳葉，延長軸上面每隔100mm鉆一個孔，這樣在不同的插入長度上就可以安裝槳葉。 03、04型鋼纜式
（1）8mm直徑不銹鋼纜，長度8m；（2）寸套 ；（3）加緊環 ；（4）配重 鋼纜式傳動軸組件L=2~7m,根據需要切斷至所需長度
高溫型
法蘭安裝
法蘭尺寸
法蘭配合尺寸符合GB20592
PN1.6 DN40 法蘭A制造尺寸見上圖。
6、安裝與使用注意事項 安裝事項
UZK 控制器在使用時，為了避免控制器的旋翼貨傳動軸被塊狀物料直接撞擊，當儀表側裝時，應在控制器旋翼上方的容器壁上安裝防護板，可用多種形式：A管的一部分截面 B鋼板 C角鐵。 當儀表在頂裝時，可在控制器的長軸外套裝保護管。或直接選用有連接彈簧的擺動式傳動軸或鋼纜式傳動軸。
密度調整 密度調整彈簧的設定。密度調整彈簧有3個設定位置，僅在必需時進行調整（由內向外）內位置用于密度物料中位置幾乎對所有物料都適用外位置用于粗大物料出廠時設定在中間位置，用小鉗子來調整彈簧。
接線端子圖
7、訂貨須知 成套型
UZK-02型：控制器1臺，翼片1把。 UZK-03型：控制器1臺，翼片1把，管式連接桿，調節桿各1根。 UZK-04型：控制器1臺，翼片1把，管式連接桿，調節桿各1根，萬接頭一只。
管式： 2~3.5m加短中接桿1根 3.5~5m加中接桿1根 5~7m加中接桿2根 接桿1根 擺動式、鋼纜式配件見p8
●產品型號及名稱
●產品規格
●供電電源
●特殊測量可定做
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
