◆概述 LZ系列金屬管浮子流量計，具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量計與不玻璃轉子流量計比較，具有耐高壓、高溫、安全感強、讀數簡明等特點。并可適用于不透明介質和腐蝕性介質的流量測量。儀表管體及法蘭采用不銹鋼（1Cr18Ni9或0Cr18Ni12Mo2Ti）。常規型的孔板、浮子采用不銹鋼，防腐型的孔板、浮子及管體內襯采用聚四乙烯PTFE， LZZ/D系列：浮子、錐形管采用不銹鋼、該系列無防腐型。 ◆測量原理 LZ系列金屬浮子流量計為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經管子時，浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性地指示流量值的大小， 電動遠傳型是在指針現場指示流量的同時再通過角位移動感器及電變送電器，把流量值精確地轉換成4-20mA的標準。
◆技術參數
REXLZZ/DH系列
*注：水20℃，空氣0.1013Mpa、20℃，特殊流量可特別訂貨。DN150口徑，最大水流量可達180m3/h. REXLZZ/DH系列流量計安裝尺寸 mm
◆LZZ/D系列規格
*注：水20℃，空氣0.1013Mpa、20℃，特殊流量可特別訂貨。DN150口徑，最大水流量可達180m3/h. REXLZZ/D系列流量計安裝尺寸 mm

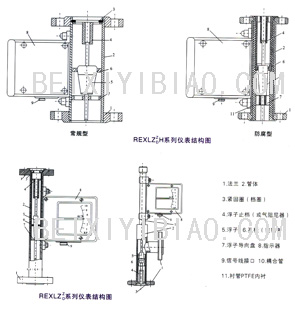

主要結構尺寸
結構及尺寸：
每臺儀表主要包括測量管與儀表傳感指示器
測量管由零部件組成，它主要保證流量與浮子位置的準確關系。指示器能把浮子所在的位置通過永久磁鋼耦合，及指示器內的高精度軸承和凸輪板線性地轉換成流量由指針在度盤上指示，或通過角位移傳感器及電變送電路將流量值精確地轉換成4～20mA的標準信號輸出。

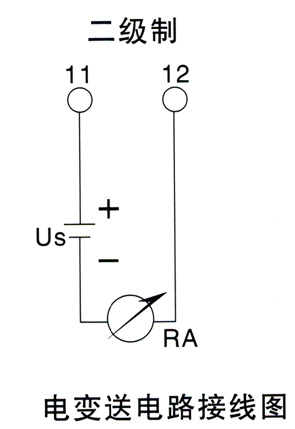

電遠傳性能及接線圖
電源：24VDC
輸出信號：二線制4～20mA
最大負載：750Ω
線性度：±1%
信號線接口：內螺紋M20×1.5
US-電源24VDC RA—負載電阻

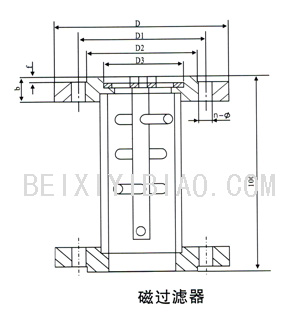

磁過濾器法蘭尺寸 mm
安裝及使用 a.流量計用塑料袋和紙箱（或木箱）加防震泡沫（或紙屑）等包裝，開箱后，用戶應按附表（裝箱單）檢查流量計及有關部件是否齊全、相符。查看流量計在運輸過程中有否損壞。如有不符或運輸中造成損壞，請與公班尼路聯系。 b.本儀表為了防止在運輸過程中的損壞，在儀表的指示器中裝有固定指針的橡皮筋，安裝前請打開指示器左蓋（REXLZZ/D系列及M2表頭請打開前蓋），把橡皮筋輕輕地取走，不要使指針位置變運，微型軸承輕松可靠的擱在凸輪曲線板上。 c.取出在運輸中防止浮子振動的阻動件，用手指頂動浮子體，使浮子能上下移動自如，并觀察指針也能隨之上下移動。 d.電遠傳型儀表打開右蓋，按電變送電路接線圖接線后，旋緊右蓋的緊固螺釘，以保證指示器密封。電纜線穿過信號線裝置后，旋緊壓緊螺母，使電纜固定。 e.本公司生產的電遠傳型儀表，每臺都有預引出線，以使用戶使用前對電流信號進行校驗，使用時也可以直接在預引出線上接線并用自粘膠帶密封，但要求信號線之間絕緣良好，紅色（或棕色）線已內接“11”端，雙色（或黃色）線已內接“12”端。 f.流量計檢查或安裝時絕對不允許把測量管和指示器分開，否則浮子和指示器相對位置變化會造成較大測量誤差甚至無法使用。
安裝 a. 流量計必須垂直安裝，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。 b. 為便于檢修、維護、更換流量計及清洗管路，本流量計最好按所示的方式安裝旁路管。 c. 在流量計上游應安裝閥門，在下游5～10倍儀表通徑處安裝流量調節閥，對于小口徑（DN≤25）儀表在上游應安裝磁過濾器及濾網過濾器。被測介質中若含有磁性物質的，則一定要在流量計前安裝磁過濾器。
使用
a.流量計使用時應暖慢開啟進口閥門至全開，然后用流量出口的調節閥調節流量，流量計停止使用時，應先緩慢關閉進口閥門，然后關閥流量計出口的流量調節閥。
b.使用時應避免被測流體壓力有急驟變化。
c.使用時如果發現法蘭密封面滲漏，應均勻地擰緊接螺栓、螺母或更換密封墊 片。
d.當被測介質較臟時，應及時清洗管子和浮子。浮子體從流量計上出口處（或下井口處）拆掉檔圈和止檔后小心取出，清洗后按原樣裝好。
e.被測介質的物理狀態（密度、溫度、壓力等）與流量計分度時狀態不同，必須對示值進行修正（特別是氣體測量時）。詳見有關修正說明。
防爆型流量計使用注意事項
a.流量計外殼有妝地端子，位置在信號輸出線出口旁，儀表在安裝使用時必須可靠接地。
b.流量計作為本安設備使用時必須與關聯設備安全柵一起配用。
c.儀表的安裝和電纜布線環境盡可能排除外界電磁干擾的影響，使電纜的分布參數控制在安全柵規定的參數以內。
d.安全柵的安全接線，必須尊循安全柵的使用說明書。
限位開關技術參數
指示器內可裝一個或兩個限位開關（K1、K2），當流量達到限定值時輸出報警信號，報警開關在廠時已按用戶要求投置了控制流量點，或用戶通過打開M2指示器，自行隨意設置K1、K2對應位置。K3.5-N限位開關為本安防爆型，應與晶體管放大器（WE77/EX1.2需單獨訂貨）配套使用。KJ3.5限位開關為普通直接型。DC24V供電，三線制直接輸出約23.5V電平信號，進PLC調節系統。
流量計示值修正 如果用戶在訂貨時已詳細告知使用介質名稱、密度、粘度及使用狀態下的壓力、溫度，我公司可以幫助用戶進行修正，并按用戶需要直接把修正后的流量值和使用介搟名稱、條件、信號等參數繪在流量計標尺上，用戶使用時可不必再進行修正！但用戶必須注意：實際使用狀態必須與標尺所示修正狀態相同！ 流量計使用時的流體的狀態，往往與流量計標定時的流體和狀態不同，因此，使用時讀取的流量計示值并不是流過流量計的流體的直實流量，此時必須對示值進行修正，才能得到真實的流量值。 我公司生產的流量計，測量液體的用水標定，測量氣體的用空七標定，示值按標準狀態（水20℃，空氣20℃，0.1013Mpa）的容積流量分度。因此，修正均以標準狀態分度為準。 使用狀態下流過流量計的流量可用如下公式：
式中：Qs—實孫流量值
QN—讀數示值 ρf—浮子密度，（普通型為7.93×103kg/m3,防腐型為2.4×103～5×10kg/m3隨流量變化） ρs—被測流體的密度 ρN—標定介質在標準狀態下的密度（即水在20℃時的密度，取1×10kg/m3） ·測量液體的粘度修正 被測液體的粘度對測量有一定的影 響，影響量與流量計浮子形狀及尺寸有關，是非線性關系，沒有定型公式可以計算，必須與我公司聯系，通過相關計算軟件進行換算。 ·測量氣體時的修正 a.被測介質為干氣體時，在使用狀態下流過流量計的流量修正公式為： 如果需要轉換成標準狀態下的流量，則公式為：
如用戶需要轉換成質量流量，則公式為：
式中：
PN,TN, ρN—分別為標定介質（即空氣）在標準狀態下絕對壓力1.013×105pa（760mm泵柱）、熱力學溫度[（273.15+20）K]、空氣密度（1.293 kg/m3） PN,TN, ρSN—分別為被測氣體在測量時的絕對壓力（流量計進出口），熱力學溫度及被測氣體標準狀態下的密度： ZSN—標定氣體在標準狀態下壓縮系數 ZS-被測氣體在PS、TS時壓縮系數 QS—被測氣體在PS、TS下的壓縮氣體量 QS—讀數示值 QSN—被測氣體轉換成標準狀態下的流量值 QSM—質量流量 注：一般情況下不考慮壓縮系數或取ZSN=ZS≈1 b.被測介質為濕氣體時，在使用狀態下流量的修正公式為：
式中：QSW—被測濕氣體實際流量值
ΨS—被測氣體的相對濕度 PDS, ρDS—分別為被測濕氣體在TS時的水蒸氣飽和壓力和密度。 ZSN,ZΨS—分別為被測濕氣體在PN,TN及PS,TS時的壓縮系數。 注：流量計選型時，客戶給出（或需要測量）的可能是被測介質工況狀態下的流量QS，也可能是轉換成標準狀誠下的流量QSN，或者是質量流量QSM，那么也可按上述公式倒過來求得QN（流量計的標定分度流量）。再根據QN查流量計的口徑與流量規格表，可能確定一適合用戶需要的流量計口徑和流量范圍。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
