◆概況：
CDL插入式電磁流量計是在管道式電磁流量計基礎上發展起來的一種新型流量測量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難，費用大的特點。根據尼古拉磁原理及電磁原理，通過測量流體平均流速從而獲得流體流量。特別是在帶壓開孔，帶壓安裝這一技術采用后，插入式電磁流量計可在不停水情況下安裝，也可在鑄鐵管道上和水泥管道上安裝，插入式電磁流量計研制成功為液體流量的檢測提供了一種新的方式。
◆特點：
插入式電磁流量計在大管道流體流量檢測中具有顯著的安裝優勢與價格優勢特別在大于直徑300的管道上具有絕對的價格優勢。
◇轉換器部分采用優化設計，結構緊密，容易電氣安裝，調換方便，容易變更
測量范圍。
◇應用“自動化歸零”原理，消除電化干擾
信號，零點自穩。輸出信號與流速成線性
關系
◇傳感器和轉換器具有多種防護等級有適應
于潛水的IP65等級。
◇適合于誰，污水，酸，強堿等導電率＞
5μs/cm的液體流量檢測。特別適用于供水
排水管道的流量測量。
◇由于沒有任何可移動部分，插入式電磁流量
計無需維護。
◇由于流量的測量只與插入深度有關，故該
流量計通用性很廣。
◇對液體沒有壓力損失，由于結構特別設計，可防止雜物的堵塞。
◇可進行在線帶壓拆裝。 ◆原理

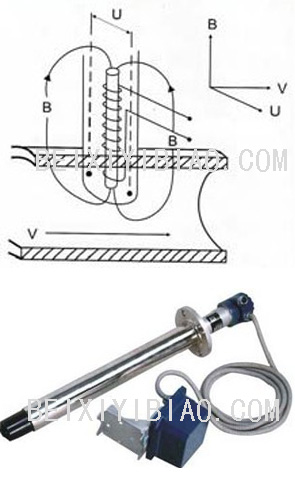

電磁感應流量計時按法拉第定律工作的。該定律指出任何導體垂直通過磁場時，產生的感應電勢與導體的運動速度成正比。
通常流量比速度重要，流量Q是
平均流速V和流體截面A的乘積。
即：Q=A*V
Q：m3/s A：㎡ V：m/s
則V(m/s)=Q（m3/s）/A(㎡) 對插入式電磁流量計來說，管路中
導電的液體就是在磁場中運動的導體，其感應電勢與平均流量成正比，該電
勢可由與磁場成直角并與流體方向成直角的兩根電極檢測出。 ◆結構

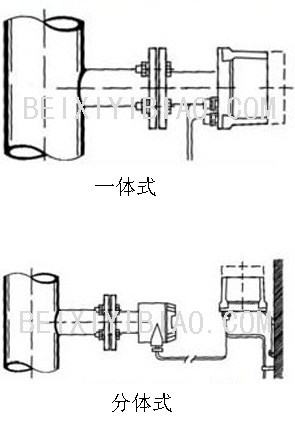

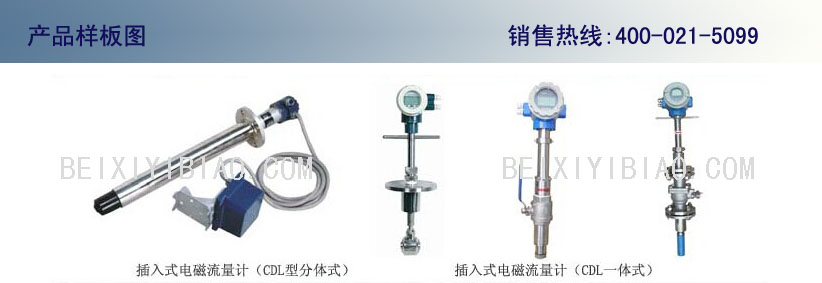

電磁流量計的主要部件由傳感器和轉換器組成。根據防護等級及用戶要求不同分有傳感器與轉換器是一體式安裝和傳器與轉換器是分離安裝兩種形式。
（見右圖）
1.
一體式安裝是把傳感器和轉換器
通過內部鏈接在一起，組成一體的。
2.
分體式安裝是把傳感器和轉換器通
過外部電纜連接，由這兩部分組成電
磁流量計，傳感器可以長期潛在水中。 ◆選型

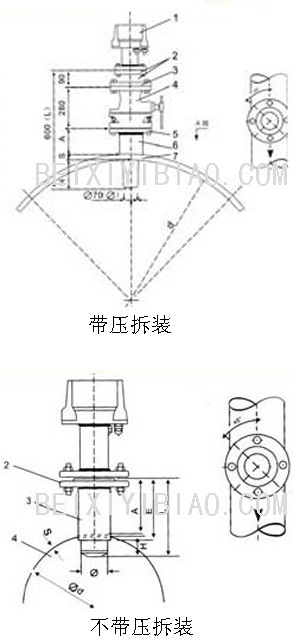

◆安裝 傳感器可以安裝在運行管道上的任何位置，為了無故障工作，傳感器必須完全充滿介質。為保測量的準確性，上游至少留五個直徑管段。在水平管道上應避免將傳感器安裝在管道的底部以防止沉淀，也不應有鐵磁性物質緊靠傳感器傳感器應遠離電磁場。不帶壓拆裝和可帶壓拆裝的安裝方式見圖所示。
CDL182，CDL120
安裝原則：保證電極插入管道內深度 H-（d-2s）10% 即A=182-（h+s） *CDL120將182數據改成120即可
CDL600、CDL800
安裝原則：保證電極插入管道內深度 H=（d-2s）10% 即A=600-（h+s+280+90+9） *CLD800將600數據改成800即可

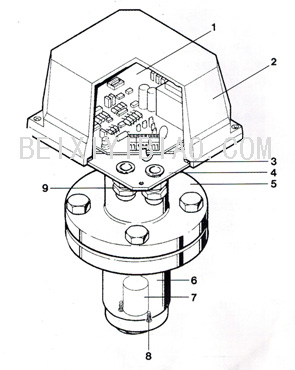

◆內部結構 1、CDL轉換器 2、轉換器外殼 3、密封圈 4、轉換器安裝板 5、帶傳感器法蘭的傳感外罩 6、帶法蘭的焊接緊固件 7、場線圈 8、測量電極 9、電源及信號電纜之電纜密封套
◆流量表 速度=1m/s
◆應用 CDL系列插入式電磁流量計已廣泛應用于石油、化工、冶金、電國、供水、水處理、環保等行業，它的性能價格較好，并且易于安裝等優點，贏得廣大用戶的廣泛贊譽，早年使用的插入式渦輪流量計、渦街流量計、阿扭巴流量計和孔板流量計等已被電磁流量計所取代。它已成為水流量計量的道選儀表。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
