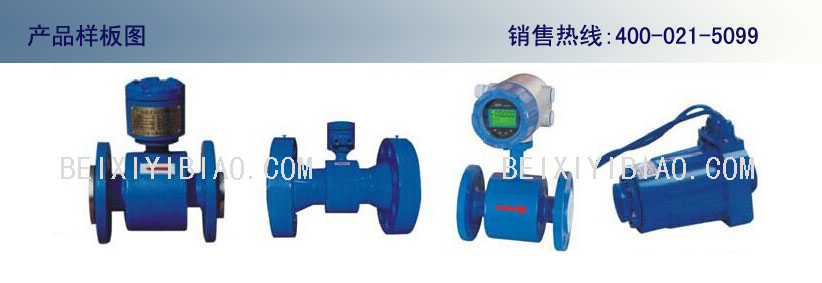

LDG-S電磁流量傳感器

產品編號：20150601-102857-5508

產品名稱：LDG-S電磁流量傳感器

產品型號：LDG-S

所屬類別：產品中心 » 流量?jī)x表 » 電磁流量計 » 電磁流量計

一概述

LDG-S系列電磁流量計口徑從10mm到1200mm。主要用于化工，鋼鐵，煤炭，給排水，造紙，食品，紡織印染等工業領域。測量酸，堿，鹽等強腐蝕性及液固兩相流體的體積流量，可與顯示，記錄儀表積算器或調節器配套，對流量進行檢測，積算，調節和控制，并可實現信號的遠距離傳送。儀表的安裝形式有一體式和分體式。

二工作原理

傳感器是根據法拉第電磁感應原理工作的，如圖一所示。在測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管在交變磁場中磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由測量管上兩個檢測電機檢出，數值大小如下所示：

E=KBVD

式中： E—感應電勢； D—測量管內徑；

B—磁感應輕度； V—平均流速；

K—與磁場分布及軸向長度有關系的系數；

三性能簡介

LDG-S電磁流量傳感器

口徑：DN10-1200

電極材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

Ti Ta Hb Hc等

內襯材料：聚四氟乙烯氯丁橡膠

聚氨酯橡膠

介質：導電性液體（含固液二相）

介質導電率：＞20μ s/cm

配套精確度等級：0.5 1.0

流速范圍：0.5m/s~10m/s

工作溫度：-25℃~150℃（橡膠襯里≤80℃）

（聚氨酯襯里≤45℃）

工作壓力：4.0Mpa~0.6 Mpa（按口徑分）

工作電流：≤0.5A配LDZ-4B,4B(S)型

≤0.25A配LDZ-5型 LDZ-6型

防護等級：標準型IP65（防噴水）

特殊型IP67（防浸水）

IP68（防潛水)

配　套：LDZ-4B,4B(S)型

轉換器型號：LDZ-5型 LDZ-6型

輸出型號：0~10mA DC或4~20mA DC

1~5000Hz(配LDZ-6型)

通訊接口：RS485,RS232C(配LDZ-6型)

防爆等級：Exdmia II BT4

適用電源：傳感器由轉換器供電

傳換器電源 220V 50Hz

*24V DC(配LDZ-6型)

應　用：酸堿等腐蝕液；礦漿，泥漿

紙漿等兩相液；給排水系統

法蘭連接：機標JB/T81-94(口徑250-1200)

國家GB9119-88（口徑10-200）

或按用戶需要

產品標準：QYXYS 13-2002

安裝形式：分體式

■選型編碼說明

LDG-S型電磁流量計選型編碼說明
傳感器型號LDG-S型
轉換器型號LDZ型
LDG- □   S -□      □   -   □         □ -     □            □   - □ -（□ ）
           A          B                  C                     D                      E                                      F              G                       H                   Q
         傳   電極材料      襯里材料          工作壓力          介質溫度                     接地環           密封等級         附件            最大流量
         感  1.1Cr18Ni9Ti   1.聚四氟乙烯   1.4Mpa               1.≤45℃（聚氨酯） 0.無                0.IP65               0.無 m3/h
         器 2.Mo2Ti          2.氯丁橡膠      （DN10-50）       2.≤80℃（氯?。?nbsp;   1.1Cr18Ni9Ti    1.IP67               1.配對法蘭
         口  3.Hc              3.聚氨酯橡膠    2.1.6Mpa             3.≤120℃（四氟） 2.Mo2Ti             2.IP68               2.緊固件
          徑 4.Hb              4.其他                 (DN65-150)         4.≤150℃（四氟）  3.其他                                       3.配對法蘭
              5.Ti                                            3.1.0Mpa             5.低溫（0~-25℃）                                                   及緊固件
              6.Ta                                        (DN200-1000)
              7.其他                                       4.0.6Mpa
                                                               （DN1200）
                                                                 5.特殊要求列：LDG-300S-12-32-00-0-500m3/h；LDZ-4B-10-00
                    表示：口徑為300毫米的電磁流量傳感器。1Cr18Ni9Ti電板；氯丁橡膠襯里；工作壓力1.0Mpa；工作溫度≤80℃；無接地環；密封等級為：IP65；無附件；最大流量為500m3/h。配LDZ-4B型轉換器。
LDZ-6型選擇條件
口徑≤200，四氟襯里的傳感器帶有1Cr18Ni9Ti材料接地環
須注明材料

外型和安裝尺寸

4.1LDG-10S-1200S型電磁流量傳感器（以下簡稱傳感器）外形，安裝尺寸見圖2.圖3,。

型號	A			B	∮D1	∮D2	∮d	n-∮	重量
型號	聚四氟乙烯	氯丁橡膠	聚氨酯橡膠	B	∮D1	∮D2	∮d	n-∮	重量
LDG-10S	118	/	/	245	90	60	10	4-14	4
LDG-15S	195	/	/	245	95	65	15	4-14	4
LDG-20S	195	/	/	245	105	75	20	4-14	4
LDG-25S	195	/	/	223	115	85	25	4-14	5
LDG-32S	195	/	/	223	115	85	25	4-14	5
LDG-40S	195	200	195	253	150	11	40	4-18	8
LDG-50S	195	200	195	263	165	125	50	4-18	10
LDG-65S	195	200	195	298	185	145	65	4-18	15
LDG-80S	195	200	195	298	200	160	80	8-18	15
LDG-100S	255	250	255	318	220	180	100	8-18	20
LDG-125S	255	250	255	318	250	210	125	8-18	22
LDG-150S	306	300	308	377	285	240	150	8-22	33
LDG-200S	357	350	358	435	340	295	200	8-22	43

型號	A*	B	C	∮d	∮D1	∮D2	n-∮	重量
LDG-250S	450	482	218	250	395	350	12-∮23	82
LDG-300S	500	576	242	300	445	400	12-∮23	100
LDG-350S	550	602	272	350	505	460	16-∮23	121
LDG-400S	600	642	302	400	565	515	16-∮26	145
LDG-500S	720	750	355	500	670	620	20-∮26	207
LDG-600S	812	815	410	600	780	725	20-∮30	250
LDG-700S	910	960	468	700	895	840	24-∮30	350
LDG-800S	1060	1075	528	800	1015	950	24-∮35	460
LDG-900S	1100	1168	578	900	1115	1050	28-∮35	550
LDG-1000S	1200	1175	635	1000	1230	1160	28-∮35	680
LDG-1100S	1200	1462	722	1200	1405	1340	32-∮35	770

五電磁流量計口徑的選擇

5.1選擇傳感器的口徑與連接的工藝管道口徑相同

傳感器通常選用與工藝管道相同的口徑，這樣安裝方便。但它的前提是管內流體的流速應在常用范圍內。一般工業用電磁流量計的滿量程流速范圍為1~4m/s?？砂床煌臏y(cè)量對象選擇。

列如：對于帶有顆粒的易造成磨損的流體，常用流速≤3m/s；對于易粘附管壁的流體，常用流速≥2m/s。流量，流速與口徑三者關系見圖7。

5.2選擇傳感器的口徑與連接的工藝管道口徑不相同

這種選擇適用以下幾種情況：

A管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分提高流速，選擇傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管。

B從價格上考慮，對于大口徑的電磁流量計，口徑越大，價格越高。對管道內流速偏低，工藝參數較穩定的情況，可選用口徑嬌小的傳感器。這不僅可使儀表運行在較好的工作狀態下，還可降低儀表的投資費用。

5.3加裝異徑管應注意的問題

A 異徑管錐角的選擇

為了在安裝異徑管后不過多影響流速場的分布，不影響電磁流量計的精度，要求異徑管的中心 a不大于15°，越小越好。這樣可把異徑管視為直管段的一部分。

B 加裝異徑管會產生壓力損失，總的壓力損失有三部分組成

漸縮管中的壓力損失

漸擴管中的壓力損失

傳感器測量管中的壓力損失

總的壓力損失

式中：P是介質密度，單位是kg/m3

是分別為漸縮管的，漸擴管的與雷諾數又滾系的系數

是傳感器測量管的系數

V1 V2 分別是工藝管道，傳感器測量管中的流速，單位為m/s

D1/d2	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	0.2
	0.018	0.023	0.0255	0.028	0.03	0.0308	0.0315	0.0323	0.0332
	0.01	0.02	0.07	0.15	0.26	0.43	0.64	0.9	1.25

5.4電磁流量計最大流量選擇參考圖

口徑	最大流量（m3/h）
10	0.3 0.4 0.5 0.6 0.8 1 1.2 1.6 2 25
15	0.6 0.8 1 1.2 1.6 2 2.5 3 4 5 6
20	1.2 1.6 2 2.5 3 4 5 6 8 10 12
25	1.6 2 2.5 3 4 5 6 8 10 12 16
40	4 5 6 8 10 12 16 20 25 30 40
50	6 8 10 12 16 20 25 30 40 50 60
65	12 16 20 25 30 40 50 60 80 100 120
80	16 20 25 30 40 50 60 80 100 120 160
100	25 30 40 50 60 80 100 120 160 200 250
125	40 50 60 80 100 120 160 200 250 300 400
150	50 60 80 100 120 160 200 250 300 400 500
200	100 120 160 200 250 300 400 500 600 800 1000
250	160 200 250 300 400 500 600 800 1000 1200 1600
300	250 300 400 500 600 800 1000 1200 1600 2000 2500
350	300 400 500 6300 800 1000 1200 1600 2000 2500 3000
400	400 500 600 800 1000 1200 1600 2000 2500 3000 4000
500	600 800 1000 1200 1600 2000 2500 3000 4000 5000 6000
600	800 1000 1200 1600 2000 2500 3000 4000 5000 6000 8000
700	1200 1600 2000 2500 3000 4000 5000 6000 8000 10000 12000
800	1600 2000 2500 3000 4000 5000 6000 8000 10000 12000 16000
900	2000 2500 3000 4000 5000 6000 8000 10000 12000 16000 20000
1000	2500 3000 4000 5000 6000 8000 10000 12000 16000 20000 25000
1200	4000 5000 5000 8000 10000 12000 16000 20000 25000 30000

六電極材料的選擇

根據被測介質的腐蝕性，由用戶負責選定。對一般介質，可查有關防腐手冊，選定電極材料。對混酸等成分復雜的介質，應做掛片試驗。

電極材料的耐腐蝕性能（僅供參考）

材料	耐腐蝕性能
耐酸鋼 1Cr18Ni9Ti	對硝酸，冷凝酸及其他無機酸，多種鹽及堿的溶液，有機酸，海水等腐蝕性強。對硫酸，鹽酸，氫氟酸，對沸騰的蟻酸，草酸，工業鉻酸，以及對碳酸鈉及氯，溴，碘等介質化學穩定性差，不耐蝕。
含鉬不銹鋼 0Cr18Ni12Mo2Ti	對50%以下的硝酸，室溫5%以下的硫酸，堿溶液，沸騰的磷酸，蟻酸，一定壓力下的亞硫酸，海水，醋酸等介質有較強的耐腐蝕性；不耐氫氟酸，鹽酸，氯，溴，碘等介質。
哈氏合金B HastelloyB	對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，氫氟酸，有機酸等非氧化性酸，堿，非氧化性鹽液的腐蝕。
哈氏合金C HastelloyC	乃氧化性酸，如硝酸，混酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類如Fe⁺³Cu⁺²或其他氧化劑的腐蝕。如高于常溫的氯酸鹽溶液；對海水的抗腐蝕性很好，對鹽酸等還原性酸不適用。
鈦Ti	能乃海水，各種氯化物和次氯酸鹽，氧化性酸（包括發煙硝酸）有機酸，堿等腐蝕，不能耐較純的還原性酸（如硫酸鹽酸）的腐蝕。但如酸中含有氧化劑（如硝酸Fe⁺⁺⁺Cu⁺⁺）時則腐蝕性大為降低。
鉭 Ta	具有優良的耐腐蝕性，和玻璃很相似，除了氫氟酸，發煙硫酸，幾乎能耐一切化學介質（包括沸點的鹽酸，硝酸和175℃以下的硫酸）的腐蝕。在氫氧化鈉等堿中不耐腐蝕。

7.寸里材料的選擇

應根據被測介質的腐蝕性，磨損性及溫度來選擇

常用襯里材料的性能極其適用范圍

襯里材料	主要性能	適用范圍
聚四氟乙烯 PTFE	1. 他是塑料種化學性能最穩定的一種材料。能耐沸騰的鹽酸，硫酸，硝酸和王水，也能耐濃堿和各種有機溶劑2.耐磨性和粘接性能差	1.-40℃~180℃。2.濃酸，堿等強腐蝕性介質。3.衛生類介質
氯丁橡膠 Neoprene	1.有極好的彈性，高度的址斷力，耐磨性能好。2.耐一般低濃度酸，堿，鹽介質的腐蝕。不耐氧化性介質的腐蝕	1.≤80℃2.測一般水，污水，泥漿，礦漿。
聚氨酯橡膠 Polyurethane	1.有極好的耐磨性能（相當于天然橡膠的十倍）2.耐酸，堿性能較差。	1.≤45℃。2.中性強磨損的礦漿，煤漿，泥漿

8.防護等級的選擇

按照國家GB42O8-84關于外殼防護等組可分為：

IP65為防噴水型．即可允許水龍頭從任何方向?qū)x表噴水．噴水壓力為30KPa．出水量為12.5升／分．噴口離儀表距離3米．

IP67為防浸水型．即儀表可短時間全部浸入水中．試驗時最高點應在水下至少150cm．持續時間至少為30分鐘．

IP68型防潛水型．應能長期在水中工作．其浸水的最大深度由制造廠商與用戶協商．

防護等級選用再則應根據以上要求及儀表實際的條件選定．若儀表在地面以下的，經常受水淹的．宜選用IP68若儀表安驍在地面上的．可選用IP65．

9.接地環的選擇

若選用聚四氟乙烯襯里，則宣選用接地環作保護環(DN250以下的流量計，儀表本身帶有

若連接儀表的管道（相對于被測介質）是絕緣的，則一定要選用接地環。

選用接地環材質應與被測介質的腐蝕性相適應．

10.傳感器的管道上的安裝

儀表安裝投運后，必須保證測量管在任何時刻必須完全注滿介質-電磁流量計不能在不滿或空管的情況下正常的工作。

流動方向流動的正方向應與傳感器上的箭頭所指的正方向一致。

前置工藝管段的長度

入口直接管道最少5*DN長，有條件的情況下介意10*DN長，出口管道最少3*DN長（DN為儀表的名義直徑），從電極軸線開始測量。改善渦流與流暢畸變的影響；增加入口與出口直管段的長度或安裝整流器。在流量計上游測，若有閥門，彎頭，三通水泵等干擾留件，前置直管段應大10*DN。通常不需要零設定。但為了檢驗，在完全注滿介質測量管中，應建立零流速，所示在流量計的需安裝截止閥。

測量不同的液體的混合傳感器應安裝在混合點的下游至少30*DN處，否則流量計的輸出信號可能不穩定。

傳感器水平或垂直安裝二只電極的軸線必須大致在水平方向上。如下圖所示。

留有足夠空間由于傳感器的法蘭與外殼之間的距離有限，連接螺栓應從管道側穿入。所以，要求與傳感器的管道法蘭處有足夠空間。

震動 若管道系統有較強的震動。要求在傳感器二側的管道上加支撐。

重污染液體若被測介質是嚴重污染液體或容易在管道上結垢的液體，最好把傳感器安裝在旁通管上，便于清洗。如圖所示

1. 流量計 2.不必中斷系統的運行可作排放和清洗工作

聚四氟乙烯（PTFE）襯里聚四氟乙烯在壓力下會變形，在安裝時，法蘭連接螺釘應均勻擰緊，如果用力不均勻，聚四氟乙烯管的翻邊易壓壞。因此，安裝時最好用力矩扳手均勻地?cái)Q緊連接螺栓。

傳感器接地

傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好，電磁流量計的接地要求有兩個方面；

1)從電磁流量計的作用原理和流量感應信號電流的回路來分析，傳感器和轉換器的接地端必須與被測介質同電位。

2)接地。以人地為零電位，減少外界干擾。一般情況下，工藝管道都是金屬管，本身都是接地的，這點要求很容易滿足。但是住外界電磁場干擾較大的情況下，電磁流雖計應另行設性接地裝置，接地線采用總

截面大于4mm2的多股銅線，傳感器的接地線絕不能接在電機或其它設備的公共地線上，以避免漏電流的影響。

接地電阻應小于10歐姆。

A、傳感器在金屬管道上安裝（金屬管道內壁沒有絕緣涂層）．按圖8接地。

圖8傳感器在金屬官道上安裝時的接地示意圖

1. 接地裝置線（外界干擾較大時安裝） 2.儀表接地線（出廠附有）

B.傳感器在塑料管道上或在有絕緣襯里的管道上安裝．傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電極的短管，按圖9接地。使管內流動的被測介質與大地短路，具有零電位，否則，電磁流量計無法正常工作。

圖9在塑料管道或有絕緣襯里的管道上安裝時接地示意圖

1、按地裝置線（外界干擾較大時安裝）：2．儀表接地線(出廠附有)：3、接地法蘭成接地環

C、傳惑器在陰極保護管道上安裝時，必須在傳感器的兩端仔細安裝接地環（或接地法蘭）．見圖1 0。因?yàn)椋帢O保護的管道和地之間有一定的電位差，因此被測介質有很高的共模接地電位。所以傳感器必須使用接地環，否則，電磁流量計無法正常工作。

圖10在陰極保護管道上安裝時的接地示意圖

1. 接地裝置線（外界干擾較大時安裝）：2．儀表接地線(出廠附有)：

3、按地法蘭或按地環：必須與連接管道的法蘭絕緣；4.螺拴（安裝時應與讓蘭相互絕緣）：5．連接導線：銅芯截面積約16mm2;使陰級保護電位與傳感器之間相隔離

注意：

(1)按地環要裝在傳感器的二個端面上，它們必須與連接管道的法蘭絕緣，通過接地線(2)與傳感器、接地環相連，接地環的材質應能耐介質的腐蝕，制造廠提供的標準材料是不銹鈉lCr18Ni9Ti。

(2)儀表二側連接管的法蘭應該用截面積為16mm2銅導線繞過傳感器相連，使陰極保護電位與傳感器之間隔離。

具有陰極防腐蝕保護的管道，傳感器與兩側連接管道之間是絕緣的。安裝時要注意下列各點：

●對管道法蘭絕緣的接地環必須同時安裝往流量計的兩端、接地環、流量計和測量接地之間必須互相連接。

●管道法蘭之問必須用銅質電纜(5)互相連接，但必須注意不要連到傳感器上去。

●法蘭連接螺栓必須絕緣（如下圖）。用戶必須使用絕緣材料制造的襯套和墊圈。

1、傳感器法蘭2.襯里 3.密封圈

4.管道法蘭 5.螺栓 6.螺帽

7.墊圈 8.絕緣襯套 E.接地環

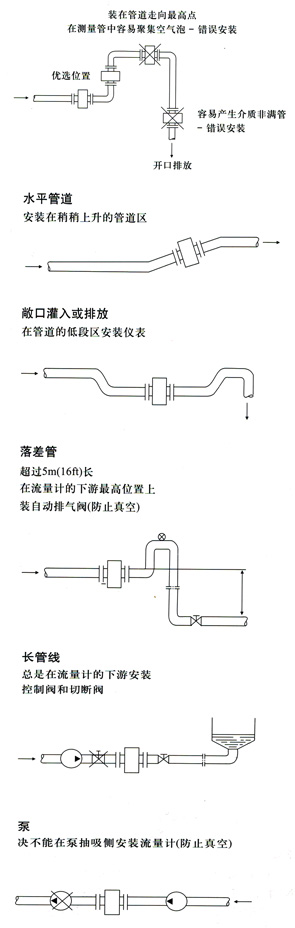

電磁流量傳感器安裝建議

為了保證流量計滿管和避免夾附氣體等而引起的測量誤差以及有真空引起的對PTFE襯里的損害，請參見圖11的安裝位置。

裝在管道走向最高點

在測量管中容易聚集空氣泡-錯誤安裝

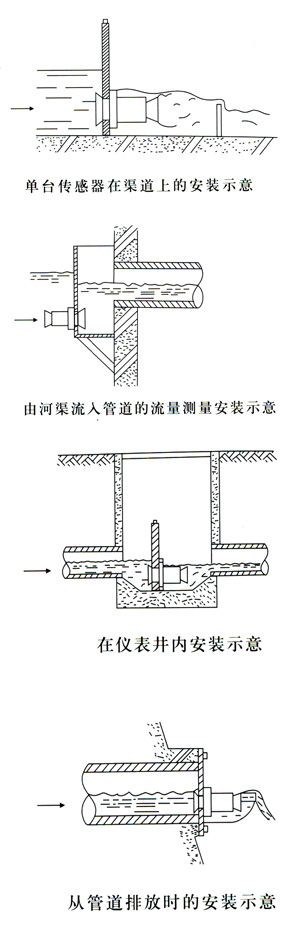

潛水型電磁流量傳感器安裝建議

按照渠道斷面形狀制作合適的帶孔閘板，將傳感器及模型用不銹鋼螺栓（加密封熱圈）固定住閘板上，確保水流量完全從傳感器和分流模瓔中通過，如圖l2。

為保證小流量時傳感器內充滿水，在儀表下游側3倍測量管管徑（或渠寬）處設置一般板，其高度就高于傳感器測量管，儀表上游側應有大于5倍測量管管徑（或渠寬）的直渠段。
