概述
ZDRW型電子式電動調節蝶閥，是由3810L電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系統，無須另配伺服放大器。具有機構簡單、流通能力大、調節精度高等特點。適用于含有懸浮顆粒的流體及濃濁、漿狀流體的調節合控制，廣泛應用于化工、石油、冶金、電站等工業生產過程中。
型號、規格
|
類別
|
直行程
|
角行程
|
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
|
型號
|
ZDRW-6B/K
|
ZDRW-6B/KG
|
ZDRW-6B/K
|
ZDRW-6B/KG
|
|
規格
|
DN600-1000
|
DN50-500
|
主要技術參數和性能指標
|
公稱通徑mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
公稱壓力Mpa
|
0.6
|
|
介質溫度℃
|
常溫：-20～200（鑄鐵） -40～250（鑄鋼） 中溫-40～450（鑄不銹鋼）
|
|
轉角范圍
|
0～70
|
|
流量特性
|
近似等百分比
|
|
環境溫度℃
|
無空間加熱器：-10～60 帶空間加熱器：-36～60
|
|
接管法蘭
|
按JB78-59對夾式法蘭連接
|
|
閥體材質
|
HT200 35
ZG230-450 1Cr18Ni9 ZG1Cr18Ni9Ti
|
|
閥板材質
|
HT200 35
ZG230-450 1Cr18Ni9 ZG1Cr18Ni9Ti
|
3810L直行程電子式電動執行機構技術參數
|
型號
|
輸出力N
|
速度mm/s
|
最大行程mm
|
技術參數
|
|
381LSC-99
|
1000
|
2.0
|
100
|
電源：AC220V+10%/-15%、50HZ
控制信號：1-5VDC
4-20mADC(信號線用屏蔽線)
開度信號：4-20mADC
保護等級：相當IP55
防爆標志：ExdIIBT4
|
3810R角行程電子式電動執行機構技術參數
|
型號
|
輸出力距Nm
|
動作時間S/90°
|
轉角
|
技術參數
|
|
381RSA-02
|
20
|
8.5
|
60°
90°
|
電源：AC220V+10%/-15%、50HZ
控制信號：1-5VDC
4-20mADC(信號線用屏蔽線)
開度信號：4-20mADC
保護等級：相當IP55
防爆標志：ExdIIBT4
|
|
381RSA-05
|
50
|
17.0
|
|
381RSB-10
|
100
|
18.0
|
|
381RSB-20
|
200
|
36.0
|
|
381RSC-30
|
300
|
24.0
|
|
381RSC-50
|
500
|
42
|
|
381RSC-60
|
600
|
48.0
|
|
381RXB-10
|
100
|
18.0
|
|
381RXB-20
|
200
|
36.0
|
性能指標
|
項目
|
指標值
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
±2.5
|
|
允許泄漏量L/h
|
2×10-2閥的額定容量
|
額定流量系數KV
|
轉角
|
10°
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
|
公
稱
通
徑
mm
|
50
|
1.9
|
7.5
|
17
|
30
|
46
|
64
|
85
|
|
80
|
6.7
|
15
|
30
|
55
|
92
|
140
|
220
|
|
100
|
10
|
23
|
46
|
85
|
140
|
220
|
340
|
|
125
|
16
|
35
|
70
|
130
|
220
|
340
|
530
|
|
150
|
20
|
50
|
100
|
190
|
320
|
490
|
770
|
|
200
|
40
|
90
|
180
|
340
|
570
|
870
|
1360
|
|
250
|
60
|
140
|
290
|
530
|
900
|
1380
|
2130
|
|
300
|
90
|
200
|
410
|
760
|
1280
|
1960
|
3060
|
|
350
|
130
|
280
|
550
|
1040
|
1750
|
2660
|
4160
|
|
400
|
160
|
370
|
730
|
1340
|
2300
|
4400
|
5450
|
|
450
|
200
|
470
|
9 30
|
1700
|
2900
|
3480
|
6900
|
|
500
|
250
|
570
|
1140
|
2120
|
3560
|
5430
|
8500
|
|
600
|
360
|
820
|
1630
|
3050
|
5140
|
7840
|
1200
|
|
700
|
500
|
1120
|
2200
|
4160
|
7000
|
10600
|
16600
|
|
800
|
650
|
1450
|
2900
|
5400
|
9100
|
13800
|
21700
|
|
900
|
810
|
1839
|
3726
|
6885
|
11583
|
17658
|
27540
|
|
1000
|
1000
|
2270
|
4600
|
8500
|
14300
|
21800
|
34000
|
允許壓差
|
公稱通徑mm
|
配用執行機構
|
|
381RSA-05
|
381RSB-10
381RXB-10
|
381RSB-20
381RXB-20
|
381RSC-30
|
381RSC-50
|
381RSC-60
|
381RSC-99
|
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
|
50
|
0.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80
|
0.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
100
|
0.6
|
0.315
|
|
|
|
|
|
|
|
|
|
|
|
|
|
125
|
0.6
|
0.16
|
0.6
|
0.325
|
0.6
|
0.6
|
|
|
|
|
|
|
|
|
|
150
|
0.6
|
0.094
|
0.6
|
0.189
|
0.6
|
0.378
|
|
|
|
|
|
|
|
|
|
200
|
0.6
|
0.039
|
0.6
|
0.079
|
0.6
|
0.158
|
|
|
|
|
|
|
|
|
|
250
|
|
|
0.6
|
0.041
|
0.6
|
0.082
|
0.6
|
0.124
|
|
|
|
|
|
|
|
300
|
|
|
0.6
|
0.023
|
0.6
|
0.047
|
0.6
|
0.07
|
|
|
|
|
|
|
|
350
|
|
|
0.6
|
0.015
|
0.6
|
0.03
|
0.6
|
0.145
|
|
|
|
|
|
|
|
400
|
|
|
|
|
|
|
0.6
|
0.03
|
0.6
|
0.05
|
0.6
|
0.060
|
|
|
|
450
|
|
|
|
|
|
|
0.6
|
0.21
|
0.6
|
0.035
|
0.6
|
0.042
|
|
|
|
500
|
|
|
|
|
|
|
0.6
|
0.15
|
0.6
|
0.026
|
0.6
|
0.031
|
|
|
|
600
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.015
|
|
700
|
|
|
|
|
|
|
|
|
|
|
|
|
0.542
|
0.009
|
|
800
|
|
|
|
|
|
|
|
|
|
|
|
|
0.337
|
0.006
|
|
900
|
|
|
|
|
|
|
|
|
|
|
|
|
0.259
|
0.004
|
|
1000
|
|
|
|
|
|
|
|
|
|
|
|
|
0.18
|
0.003
|
注：根據現場使用條件，可配防爆型執行機構

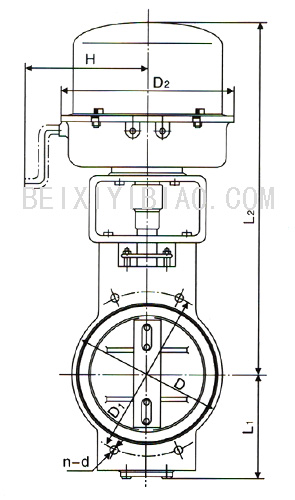

外形尺寸
|
公稱通徑mm
|
D
|
D1
|
L1
|
L2
|
D2
|
H
|
n-d
|
|
配A型
|
配B型
|
配C型
|
配A型
|
配B型
|
配C型
|
配A型
|
配B型
|
配C型
|
|
50
|
|
110
|
92
|
355
|
|
|
225
|
|
|
200
|
|
|
4-14
|
|
80
|
125
|
150
|
92
|
355
|
|
|
4-18
|
|
100
|
145
|
175
|
102
|
385
|
|
|
|
125
|
175
|
200
|
117
|
384
|
429
|
|
225
|
225
|
8-18
|
|
150
|
200
|
225
|
130
|
397
|
442
|
|
|
200
|
255
|
280
|
172
|
439
|
482
|
|
|
250
|
310
|
335
|
194
|
|
511
|
561
|
|
335
|
|
260
|
12-18
|
|
300
|
362
|
395
|
227
|
|
536
|
586
|
12-23
|
|
350
|
412
|
445
|
252
|
|
561
|
611
|
|
400
|
462
|
495
|
296
|
|
|
565
|
|
|
16-23
|
|
450
|
518
|
550
|
321
|
|
|
679
|
|
500
|
568
|
660
|
346
|
|
|
704
|

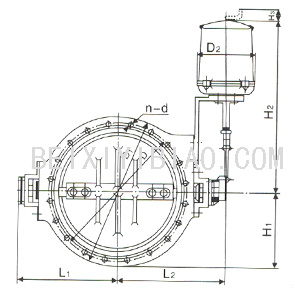

ZDLW DN600～1000外形尺寸
|
公稱通徑
|
L1
|
L2
|
D
|
D1
|
D2
|
H1
|
H2
|
H3
|
n-d
|
|
600
|
480
|
585
|
705
|
755
|
310
|
377.5
|
790
|
90
|
20-25
|
|
700
|
530
|
635
|
810
|
860
|
430
|
790
|
24-25
|
|
800
|
595
|
695
|
920
|
975
|
487.5
|
790
|
24-30
|
|
900
|
685
|
790
|
1020
|
1075
|
537.5
|
805
|
24-30
|
|
1000
|
735
|
830
|
1120
|
1175
|
587.5
|
805
|
24-30
|
主要零件材料及推薦使用溫度范圍
|
零件名稱
|
材料
|
溫度范圍℃
|
|
閥體、閥板
|
HT200
|
-20～200
|
|
35
|
-40～450
|
|
ZG230-450
|
|
1Cr18Ni9
|
|
ZG1Cr18Ni9Ti
|
-40～550
|
|
ZG1Cr18Ni12Mo2Ti
|
訂貨須知
訂貨時應詳累說明以下條件：
1、產品型號 2、工作溫度范圍 3、公稱通徑和額定流量系數KV 4、執行器內是否帶加熱器，是否帶過載保護裝置 5、閥前后壓力，閥后壓力，公稱壓力 6、閥體、閥板材料 7、是否有其它要求
|
