QSLP/M型智能型電動調節閥

產品編號：20150529-144847-5749

產品名稱：QSLP/M型智能型電動調節閥

產品型號：QSLP/M

所屬類別：產品中心 » 調節閥門 » 電動調節閥 » 電動調節閥

特性及用途

智能型電動調節閥由PSL智能型直行程電動執行機構，它直接接受4-20MA/4-12MA/12-22MA/0-5V/1-5V等控制信號，輸出隔離4-20MA閥位反饋信號，具有自診斷功能，使電機帶動減速器，運行而產生軸向推力，閥芯作相應移動，從而達到對壓力、流量、溫度、液位等工藝參數的調節，便可輕松滿足您對高性能電動調節閥的需求，可以廣泛地適用于電力、石油、化工、冶金、醫藥、輕工、建材、鍋爐等行業。

技術參數

輸入信號：4-MA 4-12MA 12-20MA 1-5V

輸入電阻：200Ω

電源電壓：220V 50-60Hz

靈敏度：150uA

非線性偏差：≤±3.5%

正反行程偏差：≤3%

沌滯后：≤1%

使用環境溫度：電動調節閥0-+55℃

使用環境濕度：電動調節閥≤95%

允許泄漏量：QSLP型為KV值的0.01% QSLM型為ＫＶ值的０．１％

流量能力偏差：≤±10%（當Cv≤5時，≤±15%）

流量特性偏差：≤±10%（當Cv≤5時，≤±15%）

流通能力Cv是當調節閥全開，閥兩端壓差為1kgf/cm2,介質重度為1g/cm2時，流經調節閥的以m3或T/h許的流量數。

公稱通徑		20				25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑DNmm		10	12	15	20
額定流量系數KV	QSLP	1.2	2	3.2	5	8	12	20	32	50	80	120	200	280	450	700	1000	1450	1900
	QSLM	-----				10	16	25	40	63	100	160	250	400	630	1000	1600	2200	2800
流量特性		直線、等百分比
行程mm		10				16		25		40			60			100
出軸推力N		2000				4000							8000			16000			2000
執執機構型號		PSL-202				PSL-204							PSL-208			PSL-316
作用方式		電開式（K）電關式（B）
信號（mA.DC）		4-20mA 4-12mA 12-20mA 0-5V 1-5V

電動調節閥的法蘭標準按下述規定選用：

公稱壓力PN1.6、按JB78-59鑄鐵法蘭選定；

公稱壓力為PN4.0、6.4按JB79-59鑄鋼法蘭選定。

電動調節閥通常情況下，根據公稱壓力，工作溫度不同，其閥體材料如下所述：

鑄鐵HT200：公稱壓力1.6MPA，工作溫度-20-+200℃；

鑄鋼ZG25:公稱壓力4.0、6.4MPA工作溫度-40-+250℃（帶散熱片時最高工作溫度可達-40-+450℃）

鑄不銹鋼：ZG1Cr18Ni9Ti,公稱壓力4.0、6.4MPA，工作溫度-60-+250℃（帶散熱片時最高工作溫度可達-60-+450℃）

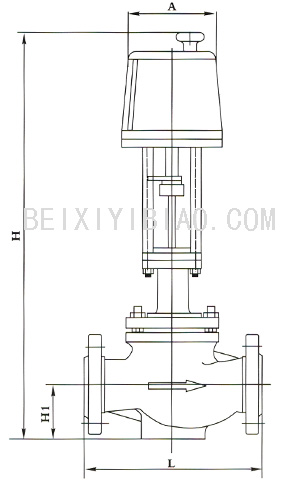

公稱通徑DN	A	L			H				H1
		L			QSLP		QSLM		H1
		PN1.4	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	QSLP	QSLM
20	260	180	185	190	653	804	/	/	65	/
25		184	197	210	665	816	670	820	112	117
32		200	210	220	671	822	673	823	118	120
40		222	235	251	683	834	693	843	129	139
50		254	267	286	698	849	698	848	144	144
65	310	276	292	311	789	949	799	959	178	188
80		298	317	337	792	952	809	969	191	208
100		352	368	394	796	956	821	981	195	220
125		410	425	440	847	1062	872	1087	245	270
150		451	473	508	855	1070	882	1098	255	280
200		600	612	650	894	1109	924	1139	290	320
250	350	650	670	690			1156	1368	380	440
300		740	770	800			1215	1427	435	502
350		850	860	870			1420	1635	465	580
400		920	950	970
