概述
ZDLQ、ZDLX型電子式電動三通調節閥是由3810L系列電子式電動執行機構與三通閥調節機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單。調節機構有合流和分流兩種作用方式，在某種場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。
|
公稱能徑mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公稱壓力PN(Mpa)
|
1.6、4.0、6.4
|
|
行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
配執行機構型號
|
381LSA-20
381LXA-20
|
381LSB-30
381LXB-30
|
381LSB-50
381LXB-50
|
381LSC-65
|
381LSC-99
|
|
可調比R
|
30：1
|
|
法蘭尺寸
|
鑄鐵法蘭按JB79-59 鑄鋼法蘭按JB79-59
|
|
法蘭型式
|
法蘭密封面型式按JB77-59
|
|
閥體材質
|
WCB(-450) ZG1Cr18Ni9Ti
|
執行機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
381LSA-08
|
800
|
4.2
|
電源：AC 220V 50HZ
輸入信號：DC4-20Ma
DC1-5V(信號線用屏蔽線)
輸出開度信號：DC 4-20mA
上蓋防護等級：相當IP55
隔爆標志：ExdIIBT4
|
|
381LSA-20
|
2000
|
2.1
|
|
381LSB-30
|
3000
|
3.5
|
|
381LSB-50
|
5000
|
1.7
|
|
381LSC-65
|
6500
|
3.4
|
|
381LSC-99
|
10000
|
2.0
|
|
381LSA-08
|
800
|
4.2
|
|
381LSA-20
|
2000
|
2.1
|
|
381LSB-30
|
3000
|
3.5
|
|
381LSB-50
|
5000
|
1.7
|
性能指標
|
項目
|
指標值
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量L/h
|
≤1×10-3閥的額定容量
|
允許壓差
|
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允許壓差Mpa
|
0.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|

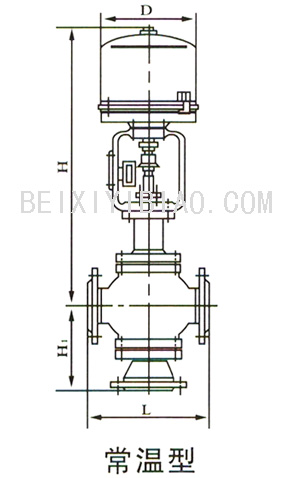

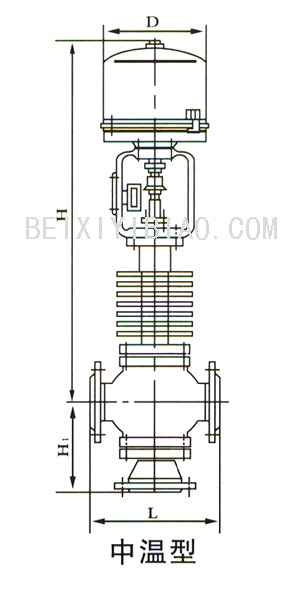

三通合流調節閥外形尺寸
|
公稱通徑
|
L
|
行程
|
D
|
L
|
H
|
|
PN（Mpa）
|
PN（Mpa）
|
常溫
|
中溫
|
|
1.6
|
4.0
|
6.4
|
6.4
|
1.6
|
6.4
|
|
25
|
185
|
190
|
200
|
16
|
225
|
145
|
150
|
160
|
555
|
707
|
|
32
|
200
|
210
|
210
|
16
|
225
|
150
|
160
|
170
|
561
|
709
|
|
40
|
220
|
230
|
235
|
25
|
225
|
160
|
170
|
180
|
660
|
812
|
|
50
|
250
|
255
|
265
|
25
|
225
|
180
|
190
|
200
|
675
|
827
|
|
65
|
275
|
285
|
295
|
40
|
255
|
210
|
220
|
220
|
863
|
1027
|
|
80
|
300
|
310
|
320
|
40
|
255
|
220
|
230
|
240
|
868
|
1032
|
|
100
|
350
|
355
|
370
|
40
|
255
|
245
|
250
|
260
|
872
|
1036
|
|
125
|
410
|
425
|
440
|
60
|
255
|
295
|
300
|
300
|
905
|
1120
|
|
150
|
450
|
460
|
475
|
60
|
255
|
310
|
320
|
320
|
920
|
1135
|
|
200
|
550
|
560
|
570
|
60
|
255
|
370
|
380
|
380
|
950
|
1165
|
|
250
|
640
|
660
|
670
|
100
|
415
|
465
|
474
|
474
|
1203
|
1440
|
|
300
|
740
|
760
|
770
|
100
|
415
|
580
|
585
|
585
|
1265
|
1502
|
三通分流調節閥外形尺寸表
|
公稱通徑
|
L
|
行程
|
D
|
L
|
H
|
重量kg
|
|
PN（Mpa）
|
PN（Mpa）
|
PN（Mpa）
|
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
4.0
|
6.4
|
|
80
|
300
|
310
|
320
|
40
|
255
|
240
|
250
|
260
|
885
|
78
|
98
|
|
100
|
350
|
355
|
370
|
40
|
255
|
265
|
275
|
285
|
897
|
93
|
118
|
|
125
|
410
|
425
|
440
|
60
|
255
|
310
|
320
|
320
|
931
|
155.5
|
172.5
|
|
150
|
450
|
460
|
475
|
60
|
255
|
330
|
340
|
340
|
945
|
207.5
|
323.5
|
|
200
|
550
|
560
|
570
|
60
|
255
|
390
|
400
|
400
|
979
|
384.5
|
412.5
|
|
250
|
640
|
660
|
670
|
100
|
415
|
530
|
540
|
540
|
1268
|
627
|
659
|
|
300
|
740
|
760
|
770
|
100
|
415
|
605
|
612
|
612
|
1294
|
780
|
819
|
訂貨須知
訂貨時應該詳細說明以下條件或填寫《規格書》
1、產品型號 2、公稱通徑 3、閥體材質 4、閥前后壓力 5、介質種類和溫度范圍 6、電動執行器內是否帶空間加熱器 7、電動執行器是否帶過載保護裝置 8、是否有其它特殊要求
|
