電站測溫用熱電偶、熱電阻

產品編號：20150529-132112-6778

產品名稱：電站測溫用熱電偶、熱電阻

產品型號：電站測溫用熱電偶、熱電阻

所屬類別：產品中心 » 熱工儀表 » 熱電偶 » 熱電偶

電站測溫用熱電偶、熱電阻　（引進法國CMR公司制造技術）

　　本廠是測溫儀表專業生產廠，具有三十多年生產歷史、雄厚的設計力量和精湛的制造技術，一九八三年，我廠被原機械工業部定點為我國30萬、60萬千瓦等發電機組及輔機提供配套測溫儀表。

　　隨著我國電力工業的不斷發展，急需各種適用于電站的熱電偶和熱電阻，以代替進口。本廠先后引進了專業制造技術和設備，并在原有產品基礎上，參考美國的EBASCO規格，對產品進行重新設計，增加了新的品種，使整個配套系列的品種、規格完全符合國產或引進的30萬、60萬千瓦發電機組以及國內其它機組配套需要，并以優異的質量來滿足市場，應符合JB/T9238-1999及JB/T8622-1997標準。

量程規格

類別	代號	分度號	測溫范圍℃	精度等級	允許偏差△t
鎳鉻-鎳硅	WRNT	K	0~800	I	±1.5℃或±0.004ItI
				II	±2.5℃或±0.0075 ItI
鎳鉻-銅鎳	WRET	E	0~600	I	±1.5℃或±0.004ItI
				II	±2.5℃或±0.0075 ItI
銅-銅鎳	WRCT	T	-40~350	I	±0.5℃或±0.004ItI
				II	±1℃或±0.75% ItI
鉑電阻	WZPT	Pt100	-200～500	A級	±（0.15+0.002│t│）
				B級	±（0.15+0.005│t│）
銅電阻	WZCT	Cu50	-50～150	Ⅱ	±（0.3+6.0×10-³t）

注:“t”為感溫元件實測溫度，對于鉑電阻則和銅電阻則為感溫元件實測溫度的絕對值。

公稱壓力

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱電偶絕緣電阻

常溫絕緣電阻的試驗電壓為直流500V。測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kpa。

對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100 MΩ.m，

　　即Rr.L＞100 MΩ　L＞1m

　　式中：Rr－熱電偶的常溫電阻值，MΩ；

　　L－熱電偶的長度，m。

　　對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ。

熱電阻緣電阻

常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80%，常溫絕緣電阻值應不小于100MΩ。

熱電阻允許通過電流

通過鉑電阻的測量電流最大不超過5mA

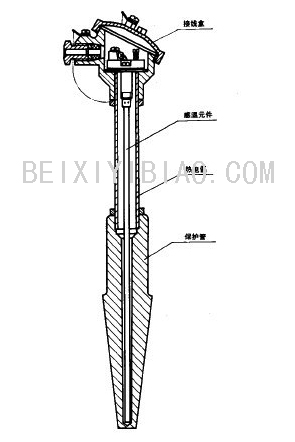

■熱套式電偶

熱套式電偶主要用于測量蒸氣管道及鍋爐溫度。

熱電偶采用熱套保護管與電偶可分離分式，使用時，用戶可將熱套焊接或機械固定在設備上，然后裝上電偶就可工作，它的優點是提高了保護管的工作壓力和使用壽命，又便于電偶的維修或更換，目前這種結構形式被國外廣泛采用。

本廠生產的熱套保護管采用了引進設備和深盲孔技術加工而成，端部不用焊接，提高了熱套的強度和使用壽命。

熱套式熱電偶產品有五種不同的結構和安裝方式，用戶可根據不同的溫度、壓力及蒸氣流速來選用，安裝尺寸及方式參照EBASCO規范。

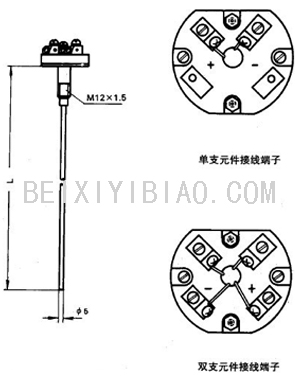

熱電偶感溫元件

　　用途：可作熱電偶直接使用，亦可作為熱套式熱電偶維修更換元件使用。

名稱	型號	分度號	長度Lmm
單支感溫元件	WRNT-001	K	250 800 300 850 350 900 400 950 450 1000 500 1050 550 1400 600 2270 650 2770 700 3200 750 3500
雙支感溫元件	WRNT₂-001	K
單支感溫元件	WRET-001	E
雙支感溫元件	WRET₂-001	E

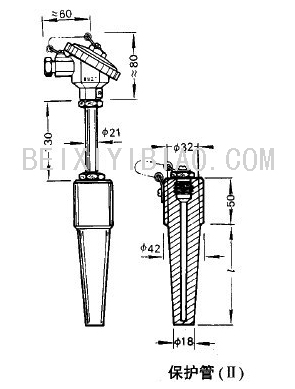

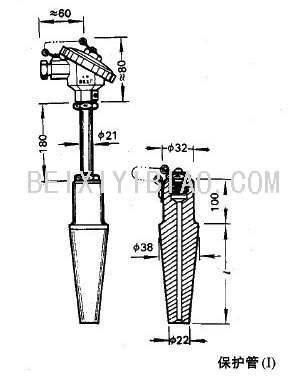

熱套式熱電偶

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRBR-01	K	0~600℃	≤29.4Mpa	≤100m/s	1Cr18Ni9Ti 不銹鋼
單支熱電偶	WRER-01	E
雙支熱電偶	WRNR₂-01	K
雙支熱電偶	WRER₂-01	E

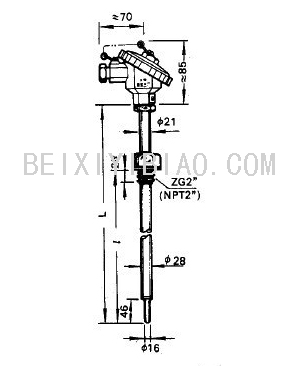

煙道、風道熱電偶

用途：使用在煙道及風道上測溫

名稱	型號	分度號	測溫范圍	公稱壓力	保護管材料	L×1
單支熱電偶	WRNR-12	K	0～800℃	≤9.8MPa	1Cr18Ni9Ti 不銹鋼	480×230 680×430 880×630 1380×1130
單支熱電偶	WRER-12	E	0～600℃
雙支熱電偶	WRNR₂-12	K	0～800℃
雙支熱電偶	WRER₂-12	E	0～600℃

注:BASCO規范

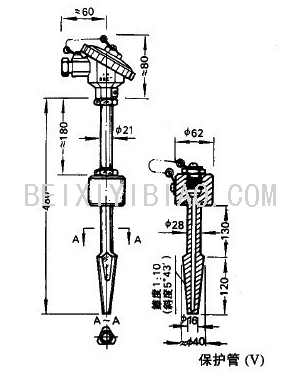

高溫高壓熱電偶

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRNR-13	K	0～565℃	≤29.4MPa	≤100m/s	0Cr18Ni12MO2Ti不銹鋼
單支熱電偶	WRER-13	E
雙支熱電偶	WRNR₂-13	K
雙支熱電偶	WRER₂-13	E

置入長度I（mm）:50、100、150

注：*│1(mm)=│+100或│+150

中溫中壓電偶

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRNR-14	K	0～340℃	≤29.4MPa	≤30m/s	0Cr18Ni9Ti不銹鋼
單支熱電偶	WRER-14	E
雙支熱電偶	WRNR₂-14	K
雙支熱電偶	WRER₂-14	E

置入長度I（mm）:50、100、150、200、250、300

1≤250 mm時，保護管可用于600℃。

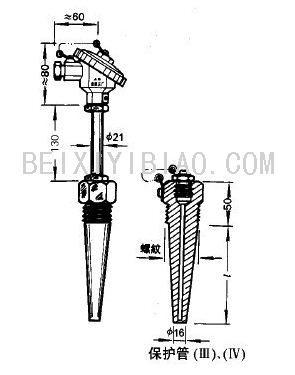

低溫低壓熱電偶

名稱	型號	分度號	測溫范圍	公稱壓力	流速	保護管材料
單支熱電偶	WRNR-15	K	0～260℃	≤2MPa	≤9m/s	保護管（Ⅲ） M33×2
單支熱電偶	WRER-15	E
雙支熱電偶	WRNR2-15	K
雙支熱電偶	WRER2-15	E
單支熱電偶	WRN-15A	K				保護管(Ⅳ) ZG1＂（NPT＂）
單支熱電偶	WRER-15A	E
雙支熱電偶	WRNR₂-15A	K
雙支熱電偶	WRER₂-15A	E

保護管材料：1Cr18Ni9Ti不銹鋼

置入長度：1（mm）50、100、150、200、250、300、350、400、450、50

1≤250 mm時，保護管可用于600℃。

■安裝結構示圖

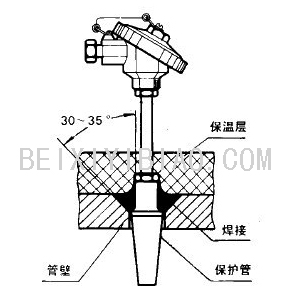

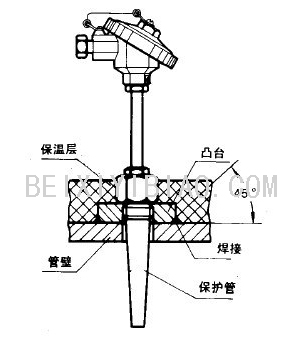

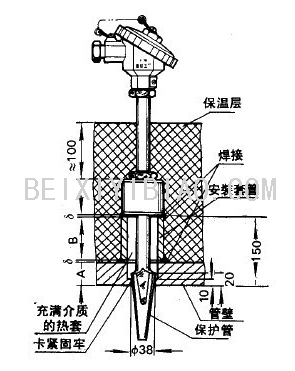

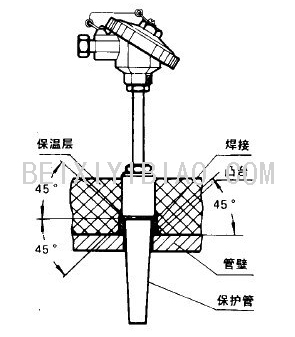

01型熱套式熱電偶安裝結構示圖 13型高溫高壓熱電偶安裝結構示圖

13型高溫高壓熱電偶安裝結構示圖 13型高溫高壓熱電偶安裝結構示圖

■軸承溫度計

　　軸承鉑電阻溫度計和軸承熱電偶溫度計主要用于測量電站各種帶有軸承溫度，溫度計帶有比震結構使之能緊貼在被測軸承表面，從而提高了溫度的測量的準確性。

軸承熱電偶

名稱	型號	分度號	測溫范圍	保護管長度 Lmm
單支軸承熱電偶	WRNT-31	K	0~200℃	100 150 200 250 300
單支軸承熱電偶	WRET-31	E
雙支軸承熱電偶	WRET₂-31	K
雙支軸承熱電偶	WRET₂-31	E

軸承熱電阻

名稱

型號

分度號

測溫范圍

熱響應時間

保護管長度

Lmm

精度等級

軸承鉑電阻

WZPT-31

Pt100

0~100℃

T_0.5≤20s

100

150

200

250

300

B級

■其它用途熱電偶、熱電阻

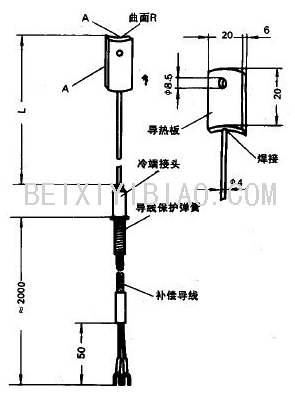

鍋爐爐壁熱電偶

　　鍋爐爐壁熱電偶采用Φ4mm的鎧裝熱電偶做測溫元件，做成電纜狀，熱接點緊固在帶有不同曲面的不銹鋼導熱板上，可用于鍋爐管壁、爐壁及其它圓柱體表面的測量溫度。技術條件符合GB/和8404-2001規定。

WRNT-11 WRET-11

測溫范圍℃：（WRNT-11）0~800　 (WRET-11)0~600

分度號：K或E

熱響應時間T_0.5S：接殼式≤0.8 絕緣式≤2.5

安裝方式：三點焊接（A部為焊接點或用M8螺釘固定）

曲面R尺寸：R=29mm R=100mm

導熱板面積：20*40mm²

結構方式：接殼式（最長L=25000mm）；絕緣式（最長L=8000mm）

長度Lmm：3000 4000 6000 10000 15000 20000 25000

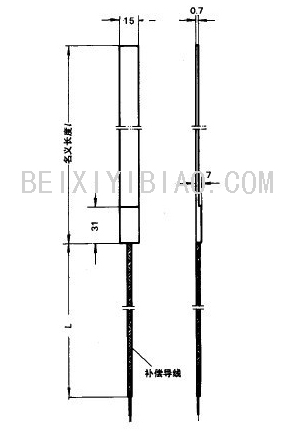

電機鐵芯熱電偶

電機鐵芯熱電偶主要用于測量電機的定子鐵芯溫度，它除具有一般熱電偶的特性外還具有抗振、耐壓等優點，它的外保護層由非金屬絕緣材料構成溥片狀，因此具有良好的絕緣性能。使用是，可直接嵌入電極的鐵芯，它與顯示、記錄、調節儀配合能直接測量0～150℃范圍內溫度。

WRCT-01

測溫范圍：0～150℃

分度號：T

熱響應時間：T_0.5S＜30

名義長度L和補償導線長度L（mm）

60*2500 294*4000 390*4500

570*4500 590*4800 797*12700

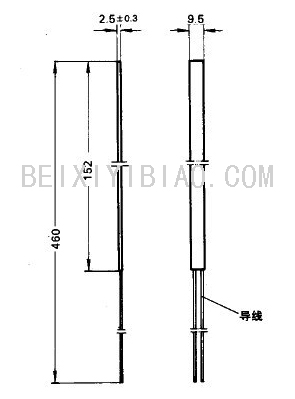

電機繞組銅電阻

電機繞組銅電組主要用于測量大、中、小、型電機繞組、定子及其它小間隙表面測溫場合，它除具有熱電阻的一般特性外，還具有抗振、耐壓等優點，保護片采用非金屬絕緣材料提高了元件的絕緣性能，它是電力工程中必不可少的測溫元件。

WZCT-201

測量范圍：0～120℃

分度號：Cu50

電阻比值：W=R₁₀₀/R₀=1.428±0.002；R₀=50±0.050Ω

壓力試驗：平面靜壓不小于0.14Mpa

熱響應時間：T_0.5S_：＜30
