概述
ZSHR系列氣動O型球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。
用途
適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的氣體、液體介質。
主要技術參數和性能
|
公稱通徑DN（mm）
|
DN15～DN400
|
|
公稱壓力
|
1.6、4.0、6.4Mpa、ANSI150、300(Lb)、JIS10、20K
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+305℃
|
|
泄漏量
|
0
ANSIB16.104 5級標準
|
|
球體材質
|
90°
|
|
閥體材料
|
A105、F304、F316、WCB、FZG 1Cr18Ni9Ti 、FZG1Cr18Ni12Mo2Ti、CF8/CF8M/CF3M
|
|
閥座材料
|
聚四氟乙?。ǔ兀?、特制PPL(高溫)
|
|
防爆級組
|
dIIBT4（d2C4）（可供普通型、防爆型二種規格）
|
|
電磁閥電源
|
220VAC、24VDC
|
|
氣源壓力Mpa
|
0.4～0.7Mpa
|
|
固有可調比R
|
100:1
|
ZSHR、ZSHO-1.6精小型氣動O型切斷球閥外形及連接尺寸
|
公稱壓力PN(Mpa)
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
-
|
|
1.6
|
15
|
130
|
95
|
65
|
45/46
|
-
|
14
|
4-14
|
196
|
|
20
|
140
|
105
|
75
|
55/56
|
-
|
14/16
|
4-14
|
201
|
|
25
|
150
|
115
|
85
|
65
|
-
|
14/16
|
4-14
|
203
|
|
32
|
165
|
135/140
|
100
|
78/76
|
-
|
16/18
|
4-18
|
240
|
|
40
|
180
|
145/150
|
110
|
85/84
|
-
|
16/18
|
4-18
|
248
|
|
50
|
200
|
160/165
|
125
|
100/99
|
-
|
16/20
|
4-18
|
33
|
|
65
|
220
|
180/185
|
145
|
120/118
|
-
|
18/20
|
4-18
|
340
|
|
80
|
250
|
195/200
|
160
|
135/132
|
-
|
20
|
8-18
|
378
|
|
100
|
280
|
215/220
|
180
|
155/156
|
-
|
20/22
|
8-18
|
400
|
|
125
|
320
|
245/250
|
210
|
185/184
|
-
|
22
|
8-18
|
633
|
|
150
|
360
|
280/285
|
240
|
210/211
|
-
|
24
|
8-23/8-22
|
653
|
|
200
|
457
|
355/340
|
295
|
265/266
|
-
|
26/24
|
12-23/12-22
|
749
|
|
250
|
533
|
405
|
355
|
320/319
|
-
|
30/26
|
12-25/12-26
|
963
|
|
300
|
610
|
460
|
410
|
375/370
|
-
|
30/28
|
12-25/12-26
|
1013
|
|
350
|
686
|
520
|
470
|
435/429
|
-
|
34/30
|
16-25/16-26
|
1065
|
|
400
|
762
|
580
|
525
|
485/480
|
-
|
36/32
|
16-30
|
1115
|
|
450
|
864
|
640
|
585
|
545/548
|
-
|
40/34
|
20-30
|
1115
|
|
500
|
914
|
705/715
|
650
|
608/609
|
-
|
44/36
|
20-34/20-33
|
1205
|
ZSHR、ZSHO-6.4精小型氣動O型切斷球閥外形及連接尺寸
|
公稱壓力PN(Mpa)
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
H
|
|
6.4
|
15
|
140
|
105
|
75
|
55
|
40
|
18
|
4-14
|
196
|
|
20
|
152
|
125/130
|
90
|
65
|
51
|
20
|
4-18
|
201
|
|
25
|
165
|
135/140
|
100
|
78
|
58
|
22
|
4-18
|
232
|
|
32
|
178
|
150/155
|
110
|
82
|
66
|
24
|
4-23
|
240
|
|
40
|
190
|
165/170
|
125
|
95
|
76
|
24
|
4-23
|
248
|
|
50
|
216
|
175/180
|
135
|
105
|
88
|
26
|
4-23
|
330
|
|
65
|
241
|
200/205
|
160
|
130
|
110
|
28
|
8-23
|
363
|
|
80
|
283
|
210/215
|
170
|
140
|
121
|
30
|
8-23
|
571
|
|
100
|
305
|
250
|
200
|
168
|
150
|
32
|
8-25/8-26
|
593
|
|
125
|
381
|
295
|
240
|
202
|
176
|
36
|
8-30
|
669
|
|
150
|
403
|
340/345
|
280
|
240
|
204
|
38
|
8-34
|
689
|
|
200
|
502
|
405
|
345
|
300
|
260
|
44
|
12-34/12-36
|
913
|
|
250
|
568
|
470
|
400
|
352
|
313
|
48
|
12-41/12-36
|
963
|
|
300
|
648
|
530
|
460
|
412
|
364
|
54
|
16-41/16-36
|
1020
|
|
350
|
762
|
595/600
|
525
|
475
|
422
|
60
|
16-41
|
1162
|
|
400
|
838
|
670
|
585
|
525
|
472
|
66
|
16-48/16-42
|
1212
|

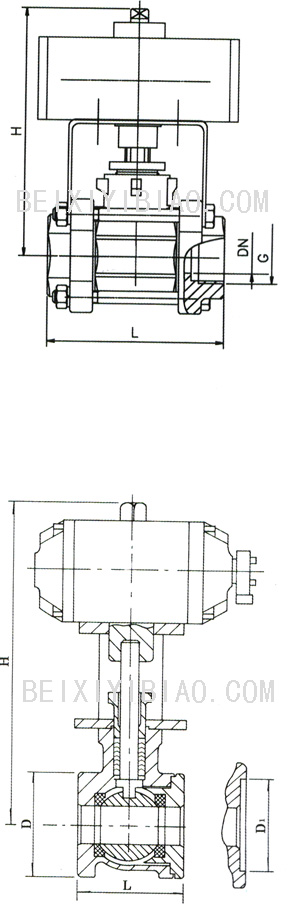

ZSHO型氣動三塊式外形及連接尺寸
|
公稱通徑DN
|
尺寸mm
|
|
mm
|
in
|
L
|
G
|
L0
|
H
|
|
系列1
|
系列2
|
|
10
|
3/8
|
55
|
65
|
3/8
|
95
|
198
|
|
15
|
1/2
|
65.5
|
75
|
1/2
|
110
|
201
|
|
20
|
3/4
|
76
|
80
|
3/4
|
110
|
206
|
|
25
|
1
|
86
|
90
|
1
|
140
|
211
|
|
32
|
5/4
|
102
|
110
|
5/4
|
140
|
250
|
|
40
|
3/2
|
117
|
120
|
3/2
|
180
|
255
|
|
50
|
2
|
128
|
140
|
2
|
180
|
332
|
|
65
|
5/2
|
165
|
170
|
5/2
|
200
|
364
|
|
80
|
3
|
183
|
190
|
3
|
250
|
578
|
|
100
|
4
|
200
|
216
|
4
|
250
|
600
|
ZGHRD-1.6/4.0/6.4、ZGQRD-1.6/4.0/6.4精小型氣動對夾式O型切斷球閥外形及連接尺寸
|
公稱
通徑
|
1.6
|
4.0
|
6.4
|
|
L
|
D
|
H
|
L
|
D
|
H
|
L
|
D
|
H
|
D1
|
|
10
|
50
|
41
|
225
|
58
|
43
|
225
|
58
|
43
|
225
|
35
|
|
15
|
55
|
50
|
235
|
63
|
50
|
235
|
65
|
55
|
235
|
40
|
|
20
|
60
|
60
|
240
|
68
|
60
|
240
|
70
|
68
|
240
|
51
|
|
25
|
65
|
72
|
245
|
73
|
72
|
245
|
75
|
78
|
245
|
58
|
|
32
|
70
|
83
|
255
|
78
|
83
|
255
|
80
|
85
|
255
|
66
|
|
40
|
80
|
90
|
270
|
88
|
90
|
270
|
90
|
98
|
270
|
76
|
|
50
|
90
|
100
|
275
|
98
|
100
|
275
|
98
|
105
|
275
|
88
|
|
65
|
120
|
115
|
287
|
128
|
115
|
287
|
128
|
130
|
287
|
110
|
|
80
|
135
|
130
|
293
|
148
|
130
|
293
|
148
|
140
|
293
|
121
|
訂貨須知
訂貨時填寫《規格書》或注明以下內容：
1、產品型號 2、公稱通徑 3、公稱壓力 4、閥體和閥內組件材料 5、介質溫度 6、雙作用或單作用（單作用請注明氣開式或氣閉式） 7、是否帶附件（標準附件：電磁閥、行程開關、空氣過濾減壓器等） 8、特殊要求
|
