鎧裝薄膜鉑熱電阻
鎧裝薄膜鉑熱電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在裝配式鉑電阻無法安裝的場合。本公司生產的WZPK系列鎧裝鉑電阻采用薄膜鉑電阻測溫元件，因此，具有精確、靈敏、熱響應時間快，質量穩定、使用壽命長等優點。
鎧裝薄膜鉑熱電阻外保護管采用不銹鋼，內充滿高密度氧化物質緣體，因此，它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。
■鎧裝薄膜鉑熱電阻分類形式

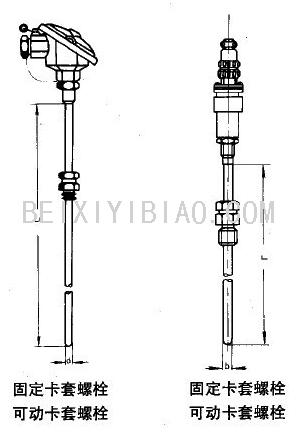

安裝固定形式
|
安裝固定裝置標準尺(螺紋式)
|
鎧裝薄膜鉑熱電阻外徑
|
|
φ6
|
φ5
|
φ4
|
φ3
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
|
安裝固定裝置標準尺(法蘭式)
|
鎧裝薄膜鉑熱電阻外徑
|
|
φ6
|
φ5
|
φ4
|
φ3
|
|
D
|
φ60
|
φ50
|
|
D0
|
φ42
|
φ36
|
|
D1
|
φ24
|
φ20
|
|
d0
|
φ9
|
φ7
|
|
S
|
22
|
19
|
接線盒分類

■型號規格

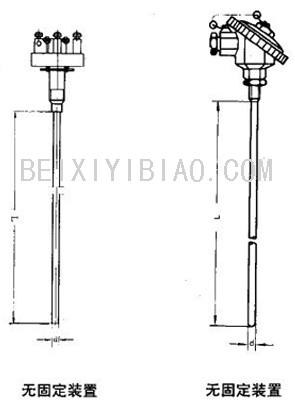

簡易式端子
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
熱響應時間T0.5U
|
直徑mm
|
長度Lmm
|
安裝固定裝置
|
|
WZPK-103U
|
Pt100
(Ro=
100Ω
|
-79~420
|
B級
|
≤3
|
φ3
|
100
150
200
250
300
400
500
750
1000
|
無固定裝置
|
|
WZPK-104U
|
≤5
|
φ4
|
|
WZPK-105U
|
≤8
|
φ5
|
|
WZPK-106U
|
≤12
|
φ6
|
|

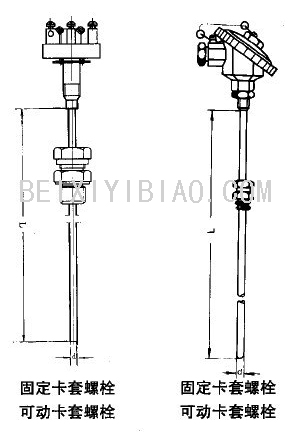

WZPK-203U
|
≤3
|
φ3
|
固定卡套螺栓接頭
|
|
WZPK-204U
|
≤5
|
φ4
|
|
WZPK-205U
|
≤8
|
φ5
|
|
WZPK-206U
|
≤12
|
φ6
|
|
WZPK-303U
|
≤3
|
φ3
|
可動卡套螺栓接頭
|
|
WZPK-304U
|
≤5
|
φ4
|
|
WZPK-305U
|
≤8
|
φ5
|
|
WZPK-306U
|
≤12
|
φ6
|
|

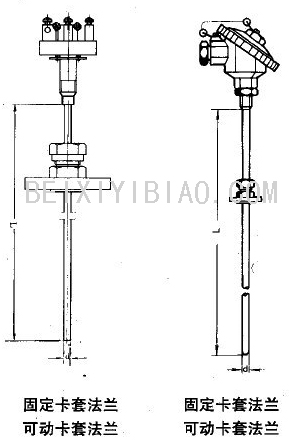

WZPK-403U
|
≤3
|
φ3
|
固定卡套法蘭
|
|
WZPK-404U
|
≤5
|
φ4
|
|
WZPK-405U
|
≤8
|
φ5
|
|
WZPK-406U
|
≤12
|
φ6
|
|
WZPK-503U
|
≤3
|
φ3
|
可動卡套法蘭
|
|
WZPK-504U
|
≤5
|
φ4
|
|
WZPK-505U
|
≤8
|
φ5
|
|
WZPK-506U
|
≤12
|
φ6
|
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼；2）φ3，φ4長度最長為500mm。
防水式接線盒
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
熱響應時間T0.5U
|
直徑mm
|
長度Lmm
|
安裝固定裝置
|
|
WZPK-133U
|
Pt100
(Ro=
100Ω
|
-79~420
|
B級
|
≤3
|
φ3
|
100
150
200
250
300
400
500
750
1000
|
無固定裝置
|
|
WZPK-134U
|
≤5
|
φ4
|
|
WZPK-135U
|
≤8
|
φ5
|
|
WZPK-136U
|
≤12
|
φ6
|
|
WZPK-233U
|
≤3
|
φ3
|
固定卡套螺栓接頭
|
|
WZPK-234U
|
≤5
|
φ4
|
|
WZPK-235U
|
≤8
|
φ5
|
|
WZPK-236U
|
≤12
|
φ6
|
|
WZPK-333U
|
≤3
|
φ3
|
可動卡套螺栓接頭
|
|
WZPK-334U
|
≤5
|
φ4
|
|
WZPK-335U
|
≤8
|
φ5
|
|
WZPK-336U
|
≤12
|
φ6
|
|

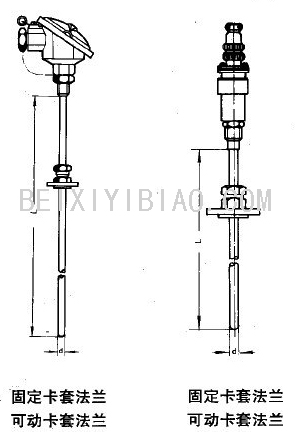

WZPK-433U
|
≤3
|
φ3
|
固定卡套法蘭
|
|
WZPK-434U
|
≤5
|
φ4
|
|
WZPK-435U
|
≤8
|
φ5
|
|
WZPK-436U
|
≤12
|
φ6
|
|
WZPK-533U
|
≤3
|
φ3
|
可動卡套法蘭
|
|
WZPK-534U
|
≤5
|
φ4
|
|
WZPK-535U
|
≤8
|
φ5
|
|
WZPK-536U
|
≤12
|
φ6
|
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼；2）φ3，φ4長度最長為500mm。

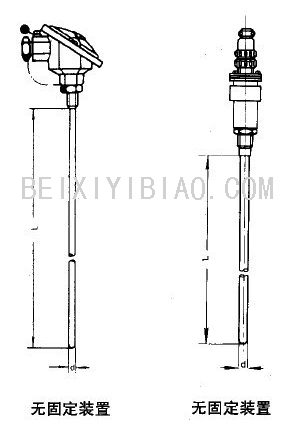

防濺式接線盒
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
熱響應時間T0.5U
|
直徑mm
|
長度Lmm
|
安裝固定裝置
|
|
WZPK-123U
|
Pt100
(Ro=
100Ω
|
-79~420
|
B級
|
≤3
|
φ3
|
100
150
200
250
300
400
500
750
1000
|
無固定裝置
|
|
WZPK-124U
|
≤5
|
φ4
|
|
WZPK-125U
|
≤8
|
φ5
|
|
WZPK-126U
|
≤12
|
φ6
|
|
WZPK-223U
|
≤3
|
φ3
|
固定卡套螺栓接頭
|
|
WZPK-224U
|
≤5
|
φ4
|
|
WZPK-225U
|
≤8
|
φ5
|
|
WZPK-226U
|
≤12
|
φ6
|
|
WZPK-323U
|
≤3
|
φ3
|
可動卡套螺栓接頭
|
|
WZPK-324U
|
≤5
|
φ4
|
|
WZPK-325U
|
≤8
|
φ5
|
|
WZPK-326U
|
≤12
|
φ6
|
|
WZPK-423U
|
≤3
|
φ3
|
固定卡套法蘭
|
|
WZPK-424U
|
≤5
|
φ4
|
|
WZPK-425U
|
≤8
|
φ5
|
|
WZPK-426U
|
≤12
|
φ6
|
|
WZPK-523U
|
≤3
|
φ3
|
可動卡套法蘭
|
|
WZPK-524U
|
≤5
|
φ4
|
|
WZPK-525U
|
≤8
|
φ5
|
|
WZPK-526U
|
≤12
|
φ6
|
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼；2）φ3，φ4長度最長為500mm。
插座式端子
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
熱響應時間T0.5U
|
直徑mm
|
長度Lmm
|
安裝固定裝置
|
|
WZPK-163U
|
Pt100
(Ro=
100Ω
|
-79~420
|
B級
|
≤3
|
φ3
|
100
150
200
250
300
400
500
750
1000
|
無固定裝置
|
|
WZPK-164U
|
≤5
|
φ4
|
|
WZPK-165U
|
≤8
|
φ5
|
|
WZPK-166U
|
≤12
|
φ6
|
|
WZPK-263U
|
≤3
|
φ3
|
固定卡套螺栓接頭
|
|
WZPK-264U
|
≤5
|
φ4
|
|
WZPK-265U
|
≤8
|
φ5
|
|
WZPK-266U
|
≤12
|
φ6
|
|
WZPK-363U
|
≤3
|
φ3
|
可動卡套螺栓接頭
|
|
WZPK-364U
|
≤5
|
φ4
|
|
WZPK-365U
|
≤8
|
φ5
|
|
WZPK-366U
|
≤12
|
φ6
|
|
WZPK-463U
|
≤3
|
φ3
|
固定卡套法蘭
|
|
WZPK-464U
|
≤5
|
φ4
|
|
WZPK-465U
|
≤8
|
φ5
|
|
WZPK-466U
|
≤12
|
φ6
|
|
WZPK-563U
|
≤3
|
φ3
|
可動卡套法蘭
|
|
WZPK-564U
|
≤5
|
φ4
|
|
WZPK-565U
|
≤8
|
φ5
|
|
WZPK-566U
|
≤12
|
φ6
|
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼；2）φ3，φ4長度最長為500mm。

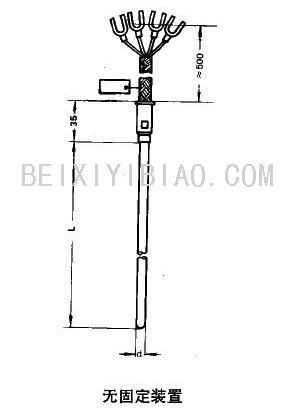

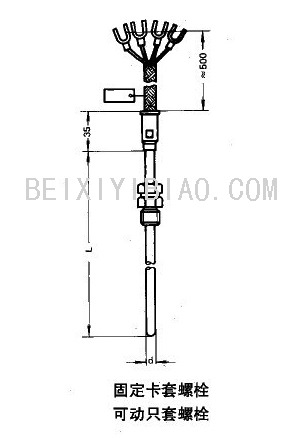

帶延長導線
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
熱響應時間T0.5U
|
直徑mm
|
長度Lmm
|
安裝固定裝置
|
|
WZPK-173U
|
Pt100
(Ro=
100Ω
|
-79~420
|
B級
|
≤3
|
φ3
|
100
150
200
250
300
400
500
750
1000
|
無固定裝置
|
|
WZPK-174U
|
≤5
|
φ4
|
|
WZPK-175U
|
≤8
|
φ5
|
|
WZPK-176U
|
≤12
|
φ6
|
|
WZPK-273U
|
≤3
|
φ3
|
固定卡套螺栓
|
|
WZPK-274U
|
≤5
|
φ4
|
|
WZPK-275U
|
≤8
|
φ5
|
|
WZPK-276U
|
≤12
|
φ6
|
|
WZPK-373U
|
≤3
|
φ3
|
可動卡套螺栓
|
|
WZPK-374U
|
≤5
|
φ4
|
|
WZPK-375U
|
≤8
|
φ5
|
|
WZPK-376U
|
≤12
|
φ6
|
|

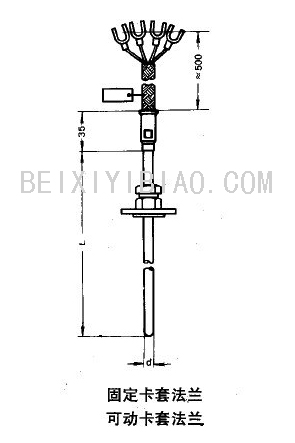

WZPK-473U
|
≤3
|
φ3
|
固定卡套法蘭
|
|
WZPK-474U
|
≤5
|
φ4
|
|
WZPK-475U
|
≤8
|
φ5
|
|
WZPK-476U
|
≤12
|
φ6
|
|
WZPK-573U
|
≤3
|
φ3
|
可運卡套法蘭
|
|
WZPK-574U
|
≤5
|
φ4
|
|
WZPK-575U
|
≤8
|
φ5
|
|
WZPK-576U
|
≤12
|
φ6
|
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼；2）φ3，φ4長度最長為500mm。

|
