概述
氣動薄膜切斷閥，是氣動單元組合儀表中的執行單元。具有結構簡單、操作力大、體形小、重量輕、流阻小、容量大、密封性能好、維修方便等優點。而廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的自動化控制系統中。
主要技術參數
|
公稱通徑DNmm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
三通
|
|
額定行程mm
|
8
|
12
|
20
|
25
|
40
|
50
|
|
允許泄漏量
|
硬密封l/h
|
套筒5×10-5×閥額定容量 單座、三通1.2×10-7閥的額定容量
|
|
軟密封ml/min
|
無
|
|
膜片有效面積cm2(薄膜式切斷閥)
|
100
|
200
|
400
|
600
|
1000
|
|
硬密封℃
|
-20～+200 -40～+425
|
|
公稱壓力PN（Mpa）
|
1.6、6.4
|
|
允許壓差Mpa
|
單座
|
6.4
|
6.4
|
3.8
|
2.5
|
2.9
|
1.8
|
2.0
|
1.3
|
0.83
|
0.8
|
0.55
|
0.52
|
|
套筒
|
6.4
|
|
信號壓力Kpa
|
200（薄膜式）
|
|
閥體
|
WCB
ZG1Cr18Ni9Ti
|
|
閥塞套筒
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
閥芯、閥座
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
填 料
|
聚四氟乙稀 柔性石墨
|
標準附件
空氣過濾減壓器、電磁閥、閥位回訊器等

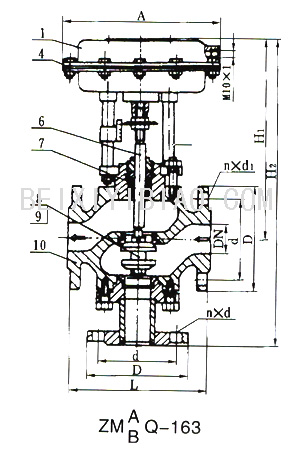

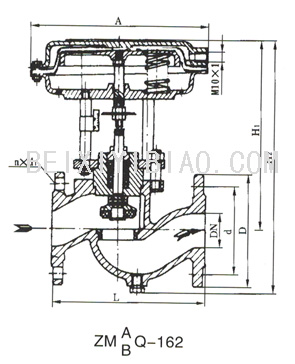

外形尺寸
|
公稱直徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數
|
5
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
A（mm）
|
194
|
230
|
306
|
394
|
495
|
|
Lmm
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
Dmm
|
PN16
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
PN64
|
105
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
|
H2（mm）
|
325
|
346
|
360
|
369
|
477
|
517
|
540
|
742
|
822
|
877
|
|
公稱直徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
H3（mm）
|
398
|
392
|
404
|
427
|
443
|
532
|
550
|
577
|
728
|
940
|
995
|
|
A（mm）
|
194
|
230
|
306
|
394
|
495
|
|
Lmm
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
Dmm
|
PN16
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
PN64
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或詳細注明以下內容：
1、產品型號 2、公稱通徑 3、公稱壓力 4、使用介質 5、介質溫度 6、閥體、閥芯材料 7、允許壓差 8、附件
|
