概述
ZSPQ型氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形式，DN20閥芯為單導向，DN25-200閥芯為雙導向，具有結構簡單，操作方便，使用可靠，快速開閉等特點。主要應用于雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。
主要技術參數和性能標
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑mm
|
26
|
43
|
43
|
52
|
62
|
79
|
94
|
115
|
140
|
166
|
216
|
|
額定流量系數KV
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公稱壓力Mpa
|
4.0、6.4
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
介質溫度℃
|
-20～150（常溫）、-20～450（中溫）、-20～550（高溫）、-250～-60（低溫）
|
|
流量特性
|
兩位快開式
|
|
配執行機構
|
ZSD-2
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
法蘭尺寸
|
按JB79-59
|
|
法蘭型式
|
法蘭密封型式按JB77中凹式
|
|
閃體材質
|
ZG230-450、ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、CF8M(-254℃)
|
切斷機構主要技術參數
|
型號
|
ZSD-2
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
活塞直徑mm
|
15
|
200
|
300
|
400
|
|
有效面積cm2
|
175
|
305
|
700
|
1245
|
|
行程mm
|
10、16
|
25
|
40
|
60
|
|
進氣孔螺紋
|
M16×1.5
|
M20×1.5
|
|
|
最大輸出力N
|
7200
|
12800
|
29300
|
52000
|
|
操作氣源壓力Kpa
|
|
500
|
|
性能指標
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
泄漏量m/min
|
軟密封
|
0
|
|
硬密封
|
≤1
|
≤3
|
≤5
|
≤7
|
≤9
|
|
切斷時間S
|
1-2
|
2-4
|
|
額定行程偏差%
|
±15
|
注：泄漏量用水做試驗
允許壓差
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允許壓差Mpa
|
4.0
|
4.0
|
4.0
|
2.8
|
3.5
|
2.4
|
|
(2.5)
|
(1.7)
|
(1.0)
|
(1.1)
|
(0.8)
|
(1.6)
|
注：括號內數據為氣關式閥允許壓差
可配附件
手輪、電磁閥、回訊器（或行程開關）
外形尺寸

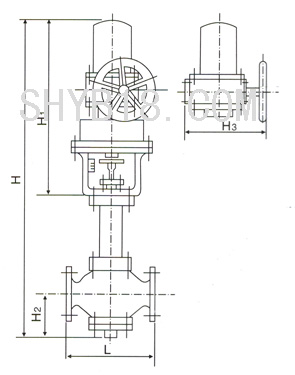

常溫型氣動活塞切斷閥外形尺寸
|
公稱通徑DN
|
L
|
H2
|
帶手輪
|
不帶手輪
|
|
H
|
H1
|
H3
|
質量kg
|
H
|
H1
|
質量kg
|
|
20
|
180
|
53
|
609
|
447
|
222
|
39
|
574
|
359
|
26
|
|
25
|
190
|
111
|
621
|
447
|
222
|
46
|
644
|
359
|
33
|
|
32
|
210
|
117
|
627
|
447
|
222
|
48
|
656
|
359
|
35
|
|
40
|
230
|
131
|
754
|
570
|
280
|
85
|
778
|
463
|
61
|
|
50
|
255
|
146
|
769
|
570
|
280
|
89
|
808
|
463
|
65
|
|
65
|
285
|
181
|
950
|
706
|
389
|
135
|
969
|
542
|
97
|
|
80
|
310
|
190
|
957
|
706
|
389
|
143
|
983
|
542
|
99
|
|
100
|
355
|
194
|
961
|
706
|
389
|
163
|
991
|
542
|
109
|
|
125
|
425
|
256
|
1332
|
1022
|
389
|
305
|
1305
|
739
|
218
|
|
150
|
460
|
266
|
1342
|
1022
|
389
|
331
|
1325
|
739
|
244
|
|
200
|
560
|
289
|
1370
|
1022
|
389
|
445
|
1376
|
739
|
358
|

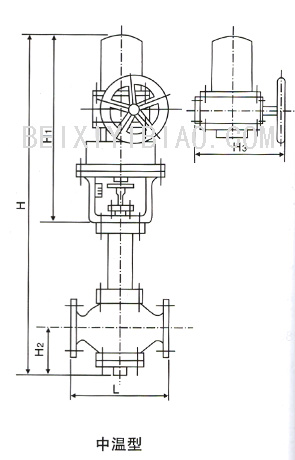

中溫型氣動活塞切斷閥外形尺寸
|
公稱通徑DN
|
L
|
H2
|
帶手輪
|
不帶手輪
|
|
H
|
H1
|
H3
|
質量kg
|
H
|
H1
|
質量kg
|
|
20
|
180
|
53
|
760
|
447
|
222
|
43
|
725
|
359
|
30
|
|
25
|
190
|
111
|
772
|
447
|
222
|
52
|
795
|
359
|
39
|
|
32
|
210
|
117
|
778
|
447
|
222
|
54
|
807
|
359
|
41
|
|
40
|
230
|
131
|
905
|
570
|
280
|
90
|
929
|
463
|
66
|
|
50
|
255
|
146
|
920
|
570
|
280
|
95
|
969
|
463
|
71
|
|
65
|
285
|
181
|
1115
|
706
|
389
|
145
|
1132
|
542
|
101
|
|
80
|
310
|
190
|
1120
|
706
|
389
|
155
|
1146
|
542
|
111
|
|
100
|
355
|
194
|
1124
|
706
|
389
|
172
|
1154
|
542
|
128
|
|
125
|
425
|
256
|
1547
|
1022
|
389
|
327
|
1520
|
739
|
240
|
|
150
|
460
|
266
|
1557
|
1022
|
389
|
356
|
1540
|
739
|
269
|
|
200
|
560
|
289
|
1585
|
1022
|
389
|
464
|
1591
|
739
|
377
|

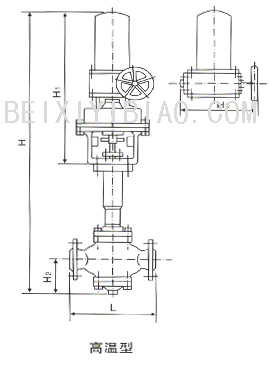

高溫型氣動活塞切斷閥外形尺寸
|
公稱通徑DN
|
L
|
H2
|
帶手輪
|
不帶手輪
|
|
H
|
H1
|
H3
|
H
|
H1
|
|
20
|
180
|
53
|
965
|
447
|
222
|
930
|
359
|
|
25
|
190
|
111
|
977
|
447
|
222
|
1000
|
359
|
|
32
|
210
|
117
|
983
|
447
|
222
|
1012
|
359
|
|
40
|
230
|
131
|
1111
|
570
|
280
|
1135
|
463
|
|
50
|
255
|
146
|
1126
|
570
|
280
|
1165
|
463
|
|
65
|
285
|
181
|
1369
|
649
|
280
|
1443
|
542
|
|
80
|
310
|
190
|
1368
|
649
|
280
|
1451
|
542
|
|
100
|
355
|
194
|
1372
|
649
|
280
|
1459
|
542
|
|
125
|
425
|
256
|
1772
|
872
|
378
|
1895
|
739
|
|
150
|
460
|
266
|
1782
|
872
|
378
|
1915
|
739
|
|
200
|
560
|
289
|
1805
|
872
|
378
|
1961
|
739
|

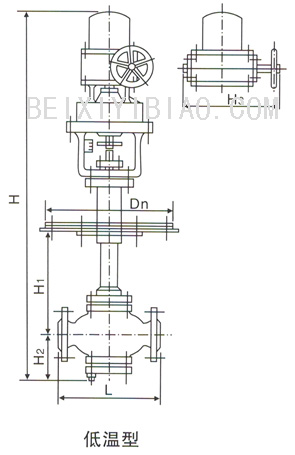

低溫型氣動活塞切斷閥外形尺寸
|
公稱通徑DN
|
L
|
H2
|
H3
|
＞-101℃
|
＞-196℃
|
＞253℃
|
|
帶手輪
|
不帶手輪
|
帶手輪
|
不帶手輪
|
帶手輪
|
不帶手輪
|
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
|
20
|
180
|
53
|
222
|
500
|
1074
|
500
|
986
|
700
|
1274
|
700
|
1186
|
900
|
1474
|
900
|
1386
|
|
25
|
190
|
111
|
222
|
500
|
1070
|
500
|
982
|
700
|
1270
|
700
|
1182
|
900
|
1470
|
900
|
1380
|
|
32
|
210
|
117
|
222
|
500
|
1076
|
500
|
988
|
700
|
1276
|
700
|
1188
|
900
|
1476
|
900
|
1388
|
|
40
|
230
|
131
|
280
|
500
|
1179
|
500
|
1072
|
700
|
1379
|
700
|
1272
|
900
|
1579
|
900
|
1472
|
|
50
|
255
|
146
|
280
|
500
|
1189
|
500
|
1082
|
700
|
1389
|
700
|
1282
|
900
|
1589
|
900
|
1482
|
|
65
|
285
|
181
|
280
|
600
|
1375
|
600
|
1268
|
800
|
1573
|
800
|
1466
|
1000
|
1773
|
1000
|
1666
|
|
80
|
310
|
190
|
280
|
600
|
1375
|
600
|
1268
|
800
|
1575
|
800
|
1468
|
1000
|
1775
|
1000
|
1668
|
|
100
|
355
|
1947
|
280
|
600
|
1375
|
600
|
1268
|
800
|
1575
|
800
|
1468
|
1000
|
1575
|
1000
|
1668
|
|
125
|
425
|
256
|
378
|
700
|
1686
|
700
|
1553
|
900
|
1886
|
900
|
1753
|
1100
|
2086
|
1100
|
1953
|
|
150
|
460
|
266
|
378
|
700
|
1686
|
700
|
1553
|
900
|
1886
|
900
|
1753
|
1100
|
2086
|
1100
|
1953
|
|
200
|
560
|
289
|
378
|
700
|
1693
|
700
|
1560
|
900
|
1893
|
900
|
1760
|
1100
|
2093
|
1100
|
1690
|
主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
ZG230-450,ZG1Cr18Ni9Ti,CF8,CF8M
|
|
閥桿、閥芯
|
2Cr13,25CrMo1VA，1Cr18Ni9,17-4PH或17-7H（低溫）
|
|
密封填料
|
V型聚四氟乙烯，柔性石墨，柔性石墨+316SS碳素鋼
|
|
密封墊
|
1Cr18Ni9夾石棉板，石墨纏繞式，包覆式
|
|
蝸桿
|
45
|
|
O型密封圈
|
耐油橡膠
|
|
壓縮彈簧
|
60Si2Mn
|
|
支架
|
QT420-10.WCB.CF8
|
|
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞
|
HT200
|
|
推桿
|
2Cr13
|
訂貨須知
訂貨時填寫《規格書》或詳細注明以下內容：
1、產品型號 2、公稱通徑 3、流量系數 4、公稱壓力 5、閥體材料 6、使用溫度 7、使用介質 8、閥作用方式（氣開式或氣關式） 9、是否有其它特殊要求
|
