概述
氣動薄膜襯塑波紋管調節閥，是自動化儀表系列中的執行單元，安裝在介質輸送管道上與其它儀表配套使用，以控制流量等參數，除具有可靠地密封性外，還具有耐酸（鹽酸、硫酸、氫氟酸）、堿等強腐蝕介質的獨特點，適用于調節劇毒的、貴重的、易揮發、易滲透的介質，因此，廣泛用于化工、石油、冶金、醫藥、輕紡等工業自動化裝置上調節流量。
規格與技術參數
|
公稱通徑mm
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公稱壓力Mpa
|
1、1.6
|
|
閥座直徑mm
|
3-4
5-6
7-8
|
10
15
20
|
26
|
32
|
40
|
50
|
66
|
82
|
102
|
|
額定流量系數KV
|
0.08-0.12
0.20-0.32
0.50-0.80
|
1.2
3.2
5.0
|
8.0
|
12.0
|
20.0
|
32.0
|
50.0
|
70.0
|
100
|
|
固有流量特性
|
直線
|
直線，等百分比
|
|
閥芯流開允許壓差Mpa
|
公稱壓力
|
0.80
|
0.50
|
0.50
|
0.30
|
0.25
|
0.20
|
0.12
|
|
行程mm
|
10
|
10
|
16
|
25
|
40
|
|
工作溫度
|
-30～+200℃
|
|
材料
|
閥體
|
碳鋼（WCB）襯F46（FEP）
|
|
閥座、閥芯
|
2CR13襯F46(FEP)哈氏合金 蒙乃爾
|
|
波紋管
|
聚四氟乙稀（PTFE）哈氏合金
|
|
適用介質
|
鹽酸、硫、氫氟酸、堿及劇毒、易揮發等介質
|
|
配用氣動執行機構型號
|
ZMA/B-1
|
ZMA/B-2
|
ZMA/B-3
|
ZMA/B-4
|
|
氣動薄膜有效面積cm2
|
200
|
280
|
400
|
630
|
|
作用方式
|
氣關式或氣開式
|
|
信號壓力Mpa
|
0.02-0.1 0.04-0.2
|
|
基本誤差%
|
±10
|
|
回差%
|
8
|
|
死區%
|
6
|
|
額定流量系數誤差%
|
≤±10（CV≤5時為±15%）
|
|
固定流量特性誤差%
|
≤±10（CV≤5時為±15%）
|
|
允許泄漏量
|
±1×10-4CV
|
注：20～100Kpa閥芯處于流開狀態，關閉時閥后壓力P2=0
可配附件
電氣閥門定位器 電氣轉換器 氣動閥門定位器 空氣過濾減壓器 手輪機構
|

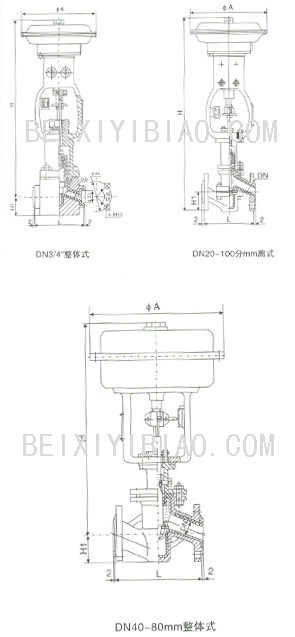

公稱通DNmm
|
尺寸mm
|
質量kg
|
|
L
|
ΦA
|
H
|
H1
|
氣開式
|
氣關式
|
|
氣開式
|
氣關式
|
|
3/4”
|
120
|
230
|
469
|
429
|
50
|
12
|
10
|
|
20
|
180
|
280
|
623
|
568
|
65
|
31
|
27
|
|
25
|
185
|
280
|
632
|
577
|
70
|
33
|
29
|
|
32
|
200
|
280
|
735
|
705
|
80
|
36
|
32
|
|
40
|
220
|
325
|
744
|
669
|
79
|
51
|
43
|
|
50
|
250
|
325
|
744
|
669
|
85
|
55
|
47
|
|
65
|
275
|
110
|
1080
|
975
|
100
|
58
|
55.6
|
|
80
|
300
|
110
|
1080
|
975
|
114
|
102
|
92
|
|
100
|
350
|
110
|
1080
|
975
|
162
|
111
|
101
|
*技術參數如有更改，恕不另行通知
訂貨須知
訂貨時請說明：
1、產品型號 2、公稱壓力 3、公稱通徑，額定流量系數KW 4、適用介質及溫度 5、信號壓力 6、流量特性 7、閥的開關方式 8、是否帶附件（說明附件型號）
|
