概述
ZMAO/X型氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以代替兩個二通閥和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
|
公稱通徑mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定系數KV
流量特性
|
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公稱壓力Mpa
|
0.6、1.6、4.0、6.4
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直線
|
|
介質溫度
|
-20～+200、-40～+250（常溫型） -40～+425（中溫型）
|
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78 鑄鋼法蘭尺寸按JB79
|
|
法蘭型式
|
法蘭密封型式按JB77 其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
|
|
閥體材質
|
HT200、WBC、ZG1Cr18Ni9Ti
|
|
閥芯材質
|
1Cr18Ni9Ti
|
|
上閥蓋型式
|
普通式（常溫弄），熱片式（中溫型）
|
|
可調比R
|
30：1
|
2、執行機構主要技術參數
|
型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍Kpa
|
20~100、40～200、20～60、60～100、80～240
|
性能指標
|
項目
|
不帶定位器
|
帶定位器
|
|
基本誤差%
|
±6
|
±1.5
|
|
回差%
|
5
|
≤1.5
|
|
死區%
|
4
|
≤0.6
|
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.5
|
|
終點
|
±6
|
|
氣關
|
始點
|
±6
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
±2.5
|
|
允許泄漏L/H
|
10-3×閥的額定容量
|
注：一般均應帶定位器
允許壓差
|
氣源壓力
|
彈簧范圍
|
25
|
30
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14Mpa
|
20-100
|
1220
|
750
|
500
|
300
|
300
|
200
|
120
|
120
|
80
|
50
|
50
|
25
|
可配附件
定位器、手輪機構、空氣過濾減壓器等。
可主要零件材料及推薦使用溫度范圍
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體
上、下閥蓋
|
HT200
|
-15～+200℃
|
|
WCB
|
-29～+250℃
|
|
ZG1Cr18Ni9Ti
|
-40～+550℃
|
|
閥座、閥芯、閥桿
|
1Cr18Ni9Ti
|
-40～+550℃
|
|
密封墊
|
橡膠石棉板
|
|
|
不銹鋼纏繞墊
|
|
|
填料
|
聚四氟乙稀
|
|
|
上、下膜蓋
|
A3鋼板
|
|
|
螺栓、螺柱
|
35CrMoA
|
|
|
螺母
|
35
|
|
|
支架、頂盤
|
HT200、WCB、ZG1Cr18Ni9Ti
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
波紋薄膜
|
5860膠夾480D尼龍66網眼布
|
|
外形尺寸

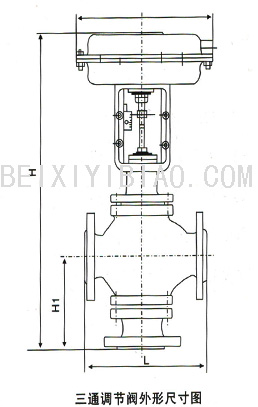

3、外形尺寸與重量見表三圖三
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
282
|
306
|
306
|
306
|
394
|
394
|
394
|
498
|
498
|
498
|
|
H1
|
PN16
|
121
|
130
|
140
|
153
|
178
|
190
|
210
|
260
|
320
|
360
|
|
PN40
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
380
|
|
PN60
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
|
H
|
普通型
|
PN16
PN40
|
490
|
480
|
540
|
580
|
710
|
730
|
750
|
895
|
1005
|
1045
|
|
PN64
|
560
|
561
|
596
|
630
|
760
|
798
|
876
|
892
|
1200
|
1263
|
|
高溫型
|
600
|
615
|
650
|
670
|
850
|
870
|
900
|
1040
|
1330
|
1370
|
|
重量kg
|
普通型
|
PN16
PN40
|
21
|
23
|
33
|
36
|
64
|
72
|
82
|
155
|
193
|
286
|
|
PN64
|
25
|
28
|
40
|
45
|
74
|
85
|
112
|
180
|
243
|
336
|
|
高溫型
|
重量增加（5～10）%
|
注：1、本表高溫型的高度與重量依PN16為依據
2、帶手輪機構高度應增加152（DN20-50）、182（DN80-100）、253（DN150-200）。
訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、產品型號2、公稱通徑DN，額定流量系數KV 3、信號壓力，彈簧范圍 4、流量特性
5、閥前后壓力 6、介質種類 7、介質工作溫度范圍 8、閥體、閥塞、套筒材質 9、是否帶手輪機構及定位器，并說明型號 10、是否有其它特殊要求。
|
