概述
ZMAP/N-D型氣動薄膜低溫調節閥，由氣動薄膜執行機構和耐低溫的單雙座閥組成。它采用伸長型上閥蓋，所以盡管閥體內溫度很低，但其上端的填料仍處于常溫下工作，該產品適用于調節-60--250℃低溫狀態下的介質（如液氧、液氮等）。為確保調節精度，必須配用閥門定位器。
主要技術參數
|
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑mm
|
26、24
|
32、30
|
40、38
|
50、48
|
66、64、
|
80、78
|
100、98
|
125、123
|
150、148
|
200、198
|
|
額定流量系數KV
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
流量特性
|
直線、等百分比
|
|
公稱壓力Mpa
|
0.6、1.6、4.0、6.4
|
|
連接方式
|
法蘭連接：PN1.6按JB78-59標準，PN4.0、6.4按JB79-59標準
|
|
配用執行機構型號
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
有效面積cm2
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
作用方式
|
氣關式，氣開式
|
|
彈簧壓力范圍Kpa
|
標準20-100，可選用40-200、20-60、60-100
|
|
供氣壓力Kpa
|
標準0.14，可選用0.25、0.4
|
|
氣源接頭
|
M16*1.5
|
|
固有可調比R
|
30：1
|
主要技術性能指標
|
項目
|
不帶閥門定位器
|
帶定位器
|
|
基本誤差%
|
±10
|
≤±1
|
|
回差%
|
≤8
|
≤1
|
|
死區%
|
≤6
|
≤0.4
|
|
泄漏量
|
0.01%×閥額定容量
|
|
額定流量系數誤差%
|
≤±10
|
閥體材料和適用溫度范圍
|
閥體材料
|
材料牌號
|
公稱壓力Mpa
|
選用法蘭
|
適用溫度范圍℃
|
|
鑄硅黃銅
|
ZHSi80 3
|
1.6、4.0、6.4
|
按PN1.6
JB78-59標準
|
凹凸式按
JB79-59,PN4.0
|
-60～-200
|
|
鑄不銹鋼
|
ZG1Cr18Ni9Ti
|
-60～-250
|
允許壓差
標準組配的氣動薄膜低溫雙座調節閥，建議工作壓差不超過1Mpa，當壓差超過允許值時，可通過調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力。

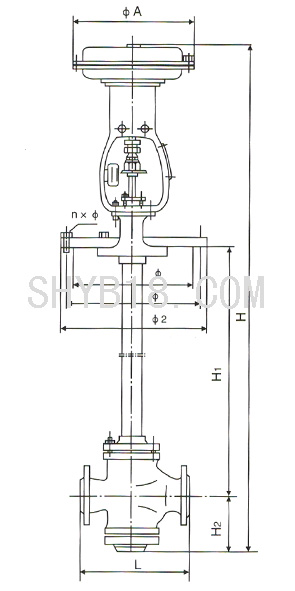

外形尺寸
|
DNmm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
ΦA
|
280
|
325
|
410
|
495
|
|
Φ
|
235
|
255
|
280
|
310
|
345
|
370
|
430
|
490
|
550
|
660
|
|
Φ1
|
260
|
285
|
305
|
340
|
375
|
405
|
460
|
525
|
590
|
700
|
|
Φ2
|
290
|
315
|
335
|
370
|
410
|
440
|
490
|
560
|
630
|
740
|
|
n-Φ
|
8-14
|
8-16
|
10-16
|
10-18
|
12-18
|
16-18
|
20-18
|
|
L
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
|
H2
|
104
|
107
|
126
|
131
|
175
|
190
|
202
|
250
|
260
|
302
|
|
H
|
H1=500
|
1052
|
1055
|
1135
|
1140
|
1374
|
1389
|
1401
|
-
|
-
|
-
|
|
H1=600
|
1152
|
1155
|
1235
|
1240
|
1474
|
1489
|
1501
|
-
|
-
|
-
|
|
H1=700
|
1252
|
1255
|
1335
|
1340
|
1474
|
1589
|
1601
|
1750
|
1760
|
1800
|
|
H1=800
|
1352
|
1355
|
1435
|
1440
|
1674
|
1689
|
1701
|
1850
|
1860
|
4900
|
|
H1=900
|
1453
|
1455
|
1535
|
1540
|
1774
|
1789
|
1801
|
1950
|
1960
|
2000
|
|
H1=1000
|
1552
|
1555
|
1635
|
1650
|
1874
|
1889
|
1901
|
2050
|
2060
|
2100
|
|
H1=1100
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2150
|
2160
|
2200
|
|
H1=1200
|
-
|
|
-
|
-
|
-
|
-
|
-
|
2250
|
2260
|
2300
|
|
