概述
ZMA/BT-10型氣動薄膜隔膜調節閥為無填料函結構、節流元件為彈性隔膜，閥體流道平滑；閥體襯里和隔膜均可采用耐腐蝕材料制造，適用于控制各種腐蝕性和懸浮液介質的調節場合。
主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數KV
|
8
|
12
|
16
|
28
|
60
|
68
|
90
|
190
|
300
|
|
流量特性
|
直線、等百分比
|
|
公稱壓力Mpa
|
0.6、1.6、4.0、6.4
|
|
連接方式
|
法蘭連接：PN1.6按JB78-59標準，PN4.0、6.4按JB79-59標準
|
|
配用執行機構型號
|
ZHA/B-2
|
ZHA/B-3
|
ZHA/B-4
|
|
有效面積cm2
|
280
|
400
|
630
|
|
行程mm
|
10
|
16
|
25
|
40
|
|
作用方式
|
氣關式，氣開式
|
|
彈簧壓力范圍Kpa
|
標準20-100，可選用40-200、20-60、60-100
|
|
供氣壓力Kpa
|
標準0.14，可選用0.25、0.4
|
|
氣源接頭
|
M16*1.5
|
|
固有可調比R
|
30：1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要技術性能指標
|
項目
|
不帶閥門定位器
|
帶定位器
|
|
基本誤差%
|
±10
|
≤±1
|
|
回差%
|
≤8
|
≤1
|
|
死區%
|
≤6
|
≤0.4
|
|
泄漏量
|
0.01%×閥額定容量
|
|
額定流量系數誤差%
|
≤±10
|
允許壓差
|
信號壓力Kpa
|
120
|
140
|
120
|
140
|
|
公稱通徑DNmm
|
執行機構有效面積cm2
|
關閉時允許最大壓力Mpa
|
|
15
|
280
|
0.9
|
1.0
|
0.45
|
0.9
|
|
20
|
280
|
0.9
|
1.0
|
0.45
|
0.9
|
|
25
|
280
|
0.4
|
0.8
|
0.2
|
0.4
|
|
32
|
400
|
0.4
|
0.8
|
0.2
|
0.4
|
|
40
|
400
|
0.3
|
0.6
|
0.15
|
0.3
|
|
50
|
400
|
0.2
|
0.4
|
0.1
|
0.2
|
|
65
|
630
|
0.2
|
0.4
|
0.1
|
0.2
|
|
80
|
630
|
0.1
|
0.2
|
0.05
|
0.1
|
|
100
|
630
|
0.05
|
0.1
|
0.02
|
0.05
|

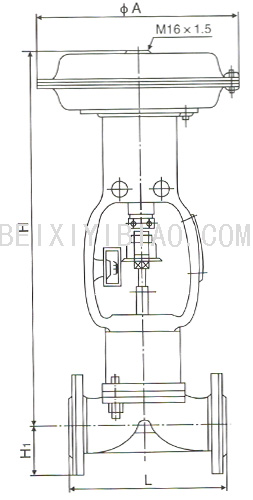

外形尺寸
|
公稱通徑DNmm
|
ΦA
|
L
|
H
|
H1
|
|
ZMAT型
|
ZMBT型
|
|
15
|
280
|
140
|
479
|
532
|
47.5
|
|
20
|
145
|
479
|
532
|
52.5
|
|
25
|
155
|
479
|
532
|
57.5
|
|
32
|
325
|
165
|
538
|
617
|
67.5
|
|
40
|
190
|
553
|
632
|
72.5
|
|
50
|
210
|
562
|
341
|
80
|
|
65
|
410
|
240
|
754
|
855
|
90
|
|
80
|
270
|
775
|
876
|
97.5
|
|
100
|
335
|
857
|
958
|
107.5
|
注：法蘭按JB78《鑄鐵法蘭》標準選定。
訂貨須知
訂貨時請?zhí)?寫《規格書》或注明以下內容：
1、產品型號2、公稱壓力3、公稱通徑，額定流量系數KV4、信號壓力，彈簧范圍5、流量特性6、閥的開關方式7、介質工作溫度范圍8、閥體，閥芯材料9、是否帶附件，說明附件型號10、是否有其它特殊要求。
|
