概述
ZXN系列精小型氣動薄膜直通雙座調節閥，由ZHA型氣動薄膜多彈簧執行機構和直通雙座閥組成。閥部分與ZXN系列氣動薄膜直通雙座調節閥的一樣，具有流通能力較大，不平衡力小，更換作用方式方便等優點，但由于采用了ZHA型氣動執行機構，體積小、重量輕，因此可廣泛適用于石化、紡織等行業中泄漏要求不嚴格而安裝空間緊湊的自控系統。
產品型號
|
產品型號
|
ZXN-16型
|
ZXN-40型
|
ZXN-64型
|
ZXN-64G型
|
主要技術參數
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑mm
|
26、24
|
32、30
|
40、38
|
66、64
|
80、78
|
100、98
|
125、123
|
150、148
|
200、1977
|
|
額定流量系數KV
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
400
|
630
|
|
流量特性
|
直線、等百分比
|
|
公稱壓力Mpa
|
0.6、1.6、4.0、6.4
|
|
連接方式
|
法蘭連接：PN1.6按JB78-59標準，PN4.0、6.4按JB79-59標準
|
|
配用執行機構型號
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
有效面積cm2
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
作用方式
|
氣關式，氣開式
|
|
彈簧壓力范圍Kpa
|
標準20-100，可選用40-200、20-60、60-100
|
|
供氣壓力Kpa
|
標準0.14，可選用0.25、0.4
|
|
氣源接頭
|
M16*1.5
|
|
固有可調比R
|
30：1
|
主要技術性能指標
|
項目
|
不帶閥門定位器
|
帶閥門定位器
|
|
基本主差%
|
≤±5
|
≤±1
|
|
回差%
|
≤3
|
≤1
|
|
死區%
|
≤3
|
≤0.4
|
|
泄漏量
|
0.01%×閥額定容量
|
|
額定流時系數誤差%
|
≤±10
|
閥體材料和適用溫度范圍
|
閥體材料
|
材料牌號
|
公稱壓力Mpa
|
適用溫度范圍℃
|
|
常溫型
|
熱片型
|
|
鑄鐵
|
HT200
|
1.6
|
-20-200
|
-
|
|
鑄鋼
|
ZG230-450
|
4.0、6.4
|
45-250
|
-40-450
|
|
鑄不銹鋼
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
4.0、6.4
|
-40-250
|
-60-450
|
允許壓差
標準組配的精小型氣動薄膜雙座閥建議工作壓差不超過1Mpa，當壓差超過允許值時，可通過調整彈簧預緊力，配用閥門定位器或選 用其它執行機構來克服不平衡力。

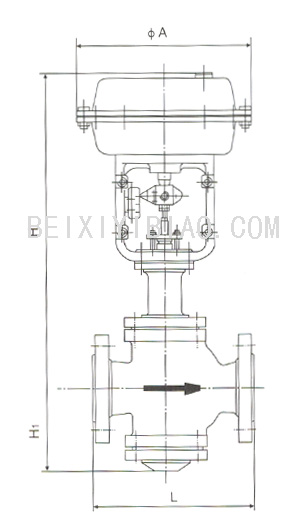

外形尺寸
|
公稱通徑DNmm
|
ΦA
|
L
|
H
|
H1
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常溫型
|
熱片型
|
|
25
|
285
|
184
|
190
|
200
|
453
|
604
|
104
|
|
32
|
200
|
210
|
210
|
456
|
607
|
107
|
|
40
|
220
|
230
|
235
|
503
|
654
|
126
|
|
50
|
250
|
255
|
265
|
508
|
659
|
131
|
|
65
|
360
|
275
|
285
|
295
|
4649
|
800
|
175
|
|
80470
|
300
|
310
|
320
|
650
|
810
|
190
|
|
100
|
350
|
355
|
370
|
671
|
822
|
202
|
|
125
|
470
|
410
|
425
|
440
|
855
|
1070
|
250
|
|
200
|
450
|
460
|
475
|
865
|
1080
|
260
|
|
250
|
550
|
560
|
570
|
907
|
1122
|
302
|
|
