本儀表廣泛活適用于石油、冶金、核電、輕工、醫藥、食品及通訊等領域中（技術裝備）的測壓系統測量無腐蝕性的液體介質的壓力。
·外觀精致，防護力強
儀表外殼（表蓋與表殼）系采用特種奧氏不銹鋼耐酸鋼制成，兩得以滾邊式或卡口式（限Y-100A、Y-150A系列）結構予以密封連接：接頭與表殼之間以特有的結構形式并配以優質密封圈進行可靠密封。
·性能穩定，持久耐用
測壓元件以先進的技術裝略去制成，并經過特殊的工藝處理，使之具有高的強度和彈性，以及優越的抗疲勞性能。
·適應性強，安全性高
外殼上的觀察窗選用高強度的工程塑料制成，能適應較惡劣的使用環境（如溫差大、濕度高、工作振動較劇烈等），甚至因一時使用不當（介質溫度偏高或產生瞬過的過壓現象），也不致于導致潛在的危險。
·型式多樣、規格齊全
本儀表可供的呂種和壓力規格較齊全（參見技術參數樣），壓力計量單位除了以“Mpa”為主外，也可制成“psi\kgf/cm2”或“bar”等其它單位或主、付兩種單位（一般以外銷為主），接頭螺紋尺寸有公、英、美制等若干種，任由用戶抉擇。
·結構可靠，質優價廉
本儀表在結構設計上獨具一格，表里并茂。在品質上由ISO9001體系予以控制和保證
□主要技術指標
1.儀表標度范圍、精確度及接頭螺紋尺寸
注：①括號內的精確度分別表示在正常 工作量程以外的區域，即公制規格為＜10%及＞90%F.S，英制規格為＜25%及＞75%F.S。 ②標度范圍為0-40Mpa(Y-60A系列)及格60Mpa（Y-100A系列）或0-6000psi(Y-21/2”)暫不生產。
③本廠且生產標度范圍為10psi(度盤為黑底白字，精確為±4%F.S)的特殊規格Y-63A壓力表供輸變電設備上配電系統終端配套用。
2、使用環境溫度：普通型為-40～70℃
抗振型為5～55℃（外殼內充甘油）及-25～+55℃（外殼內充硅油
3、抗工作環境振動：普通型為V.H.3
抗振型為V.H.4
4、外殼防護等級：IP65
5、儀表技術性能：普通型按GB1226-86
抗振型按JB/T6804-93（其中外銷產品參照ANSI B40.1或ANSI B40.1M）

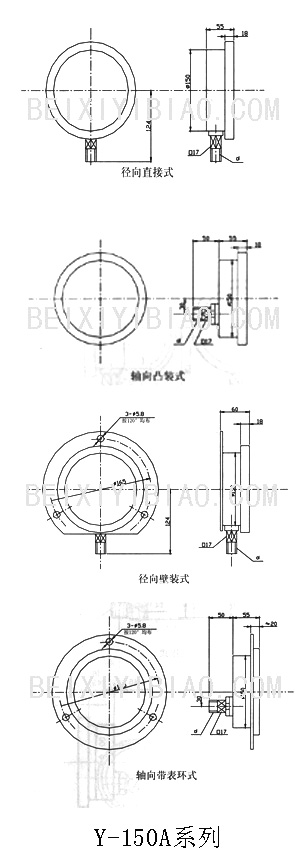

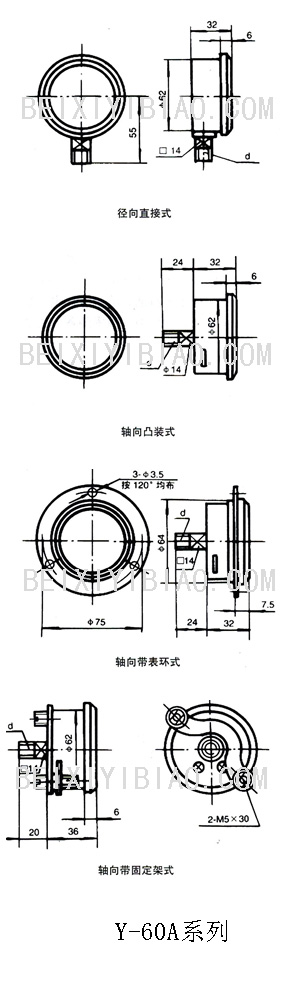

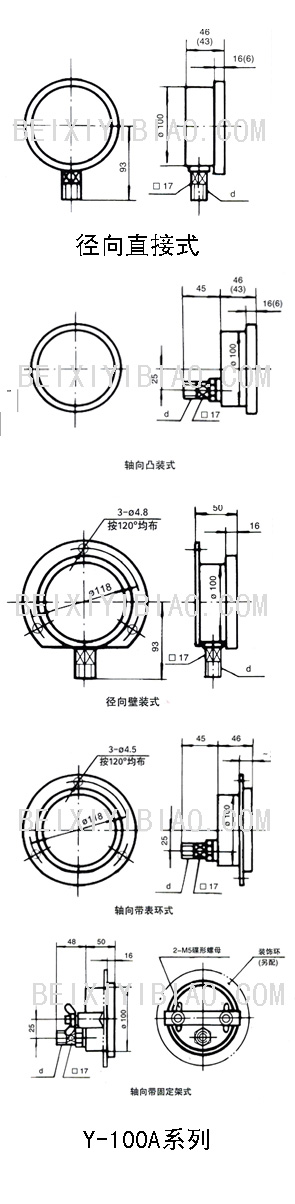

□外形尺寸 單位：mm
□結構與原理 儀表由導壓系統（包括接頭、彈簧管等）、齒輪傳動機我、示數裝置（包括指針與度盤）和外殼（包括表殼、表蓋、密封墊圈、表玻璃）等所組成。外殼為氣密型結構，能有效地保護內部機構免受環境和污穢侵入。對于抗振儀表，尚能抗工作環境較劇的振動和被測壓力的脈動影響。 鑒于儀表的整體結構設計合理、工藝精細，故具有較好的穩定性和較高的耐用性。 儀表的工作原理與一般壓力表和抗振壓力表相同。 □主要零件材制裁
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
