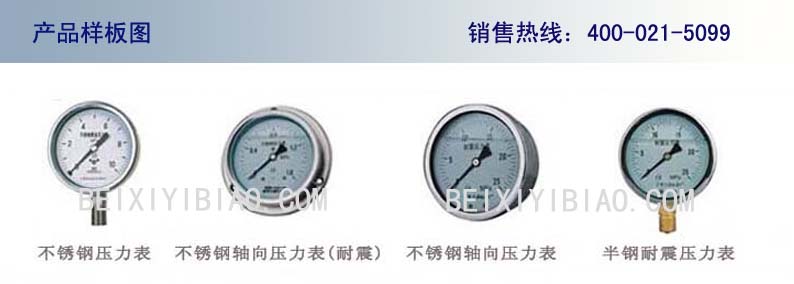

不銹鋼壓力表廣泛應用于石油、化工、化釬、冶金、電站等工業部門中對耐腐、抗振有要求較高的工藝流程中測量各種流體介質的壓力。本儀表的整體結構設計合 理、工藝精致，具有較高的測量精確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外先進技術裝備中的同類儀表實現國產化的理想配套產品。
■結構原理：
儀表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能 有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或切、甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
■主要技術指標：
標度范圍、精確度等級
|
型號
|
標度范圍MPA(HG-PSI)
|
精確等級
|
Y-60B-F(不銹鋼徑向型)
Y-60B-FZ(不銹鋼耐震徑向型)
Y-63B-F(不銹鋼軸向帶邊)
Y-63B-FZ(不銹鋼耐震軸向帶邊)
|
0-0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0.5、0.9、1.5、2.4
|
2.5
|
Y-100B-F(不銹鋼徑向型)
Y-100B-FZ(不銹鋼耐震徑向型)
Y-150B-F(不銹鋼徑向型)
Y-150B-FZ(不銹鋼耐震徑向型)
Y-103B-F(不銹鋼軸向帶邊)
Y-103B-FZ(不銹鋼耐震軸向帶邊
Y-153B-F(不銹鋼軸向帶邊)
Y-153B-FZ(不銹鋼耐震軸向帶邊
|
0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4
(-30-0、15、30、60、100、150
0-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000
|
1.6級
|
注：括號內的標度范圍和精確度等級僅供特殊訂貨。
■選型表示如下：
|
Y
|
□
儀表公稱直徑及安裝形式
|
B
|
□
功能
|
|
壓力表
|
60、100、150分別表示直徑為60、100、150mm的徑向直接安裝式
63、103、153分別表示直徑為60、100、150 mm的軸向嵌裝式
|
不銹鋼
|
F－耐腐：
FZ－耐腐抗振
|
使用環境溫度：-25-70℃(外殼內充液)
-40-70℃(外殼內不充液)
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V.H.4(外殼內充液)
V.H.3(外殼內不充液)
外殼防護等級：IP65
●導壓系統及外殼等材質
外形尺寸
|
