WZP系列裝配式鉑電阻

產品編號：20150528-160220-7072

產品名稱：WZP系列裝配式鉑電阻

產品型號：WZP

所屬類別：產品中心 » 熱工儀表 » 熱電阻 » 熱電阻

WZP系列裝配式鉑電阻

　　工業用鉑電阻作為溫度測量的變送器，通常用來和顯示、記錄、調節儀表配套。直接測量各種生產過程中從-200℃～500℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

　　本系列裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號，應符合JB/T8622-1997標準。

■結構原理

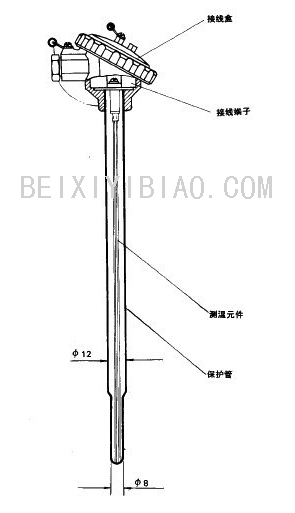

　　裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。

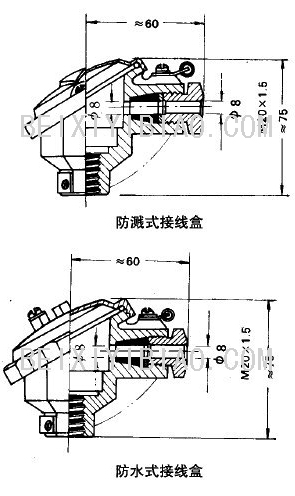

　　鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合，裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。

■主要技術指標

熱電阻感溫元件在0℃的電阻值（R0）

分度號Pt100：A級　R0＝100±0.06Ω；B級　R0=100±0.12Ω

●量程規格

型號

分度號

測溫范圍℃

精度等級

允許偏差△t　℃

WZP

Pt100

-200～500

A級

-200～650℃時允差

±（0.15或+0.002︱t︱）

B級

-200～800℃時允差

±（0.3或+0.005︱t︱）

注：“t”為感溫元件實測溫度絕對值。

●熱響應時間

　　在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。

●公稱壓力

　　一般是指在常溫下，保護管所能承受靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方式、置入深度以及被測介質的流速、種類有關。

●熱電阻絕緣電阻

　　常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％，常溫絕緣值應不小于100MΩ。

●熱電阻允許通過電流

　　通過鉑電阻測量電流最大不超過5MA.

■熱電阻分類型式

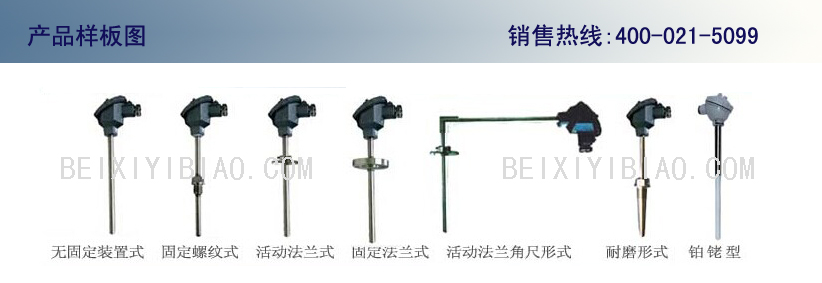

●安裝固定裝置分類

■型號規格

·插座式端子

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

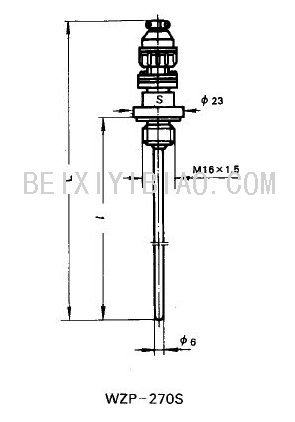

WZP-270S

Pt100

-200～300

A級或B級

≤15

95×40

105×50

130×75

155×100

205×105

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

（2）結構特征：帶固定螺栓接頭

●用于測量流動氣體和液體

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

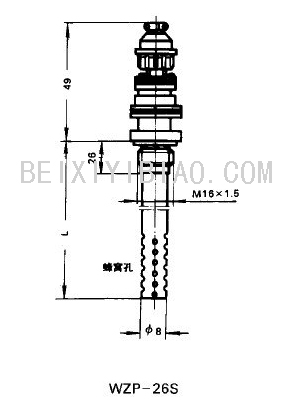

WZP-26S

Pt100

-200～300

A級或B級

≤15

100

125

150

注：（1）保護管材料：lCr18Ni19Ti不銹鋼

（2）結構特征：帶固定螺栓接頭

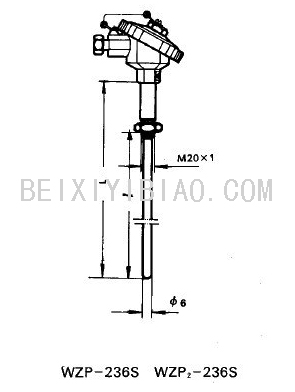

●防水式接線盒

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

WZP-236SB

WZP_2-236SB

Pt100

-200～500

A級或B級

≤15

95 342

144 392

192 442

242 492

292 542

注：（1）保護管材料：lCr18Ni19Ti不銹鋼；L=180+l

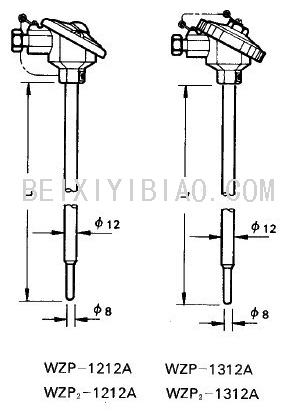

●無固定裝置式

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

接線盒形式

WZP-1312AB

Pt100

-200

-500

A級或B級

≤45

225

250

300

350

500

550

650

900

1150

防水式

WZP_2-1312AB

注：保護管材料：lCr18Ni19Ti不銹鋼；鉑電阻感溫原件為鎧裝形；雙支為三線制引線。

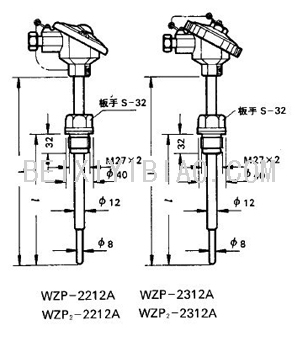

●固定螺紋式

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

接線盒形式

WZP-212AB

Pt100

-200

-500

A級或B級

≤45

225×75

250×75

300×150

350×200

400×250

450×300

550×300

550×400

650×500

900×750

1150×1000

防水式

WZP_2-212AB

注：保護管材料：lCr18Ni19Ti不銹鋼；鉑電阻感溫原件為鎧裝形；雙支為三線制引線。

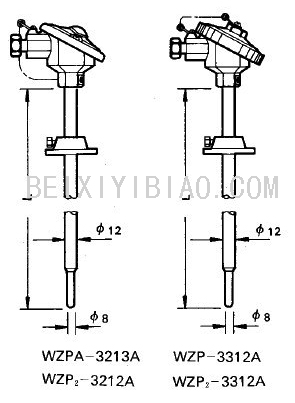

●活動法蘭式

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

接線盒形式

WZP-3312AB

Pt100

-200

～500

A級或B級

≤45

225

250

300

350

400

450

550

650

900

1150

防水式

WZP_2-3312AB

注：保護管材料：lCr18Ni19Ti不銹鋼；鉑電阻感溫原件為鎧裝形；雙支為三線制引線。

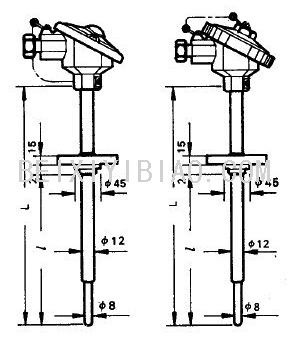

●固定法蘭式

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

接線盒形式

WZP-4312AB

Pt100

-200

～500

A級或B級

≤45

225×75

250×100

300×150

350×200

400×250

450×300

550×300

550×400

650×500

900×750

1150×1000

防水式

WZP_2-4312AB

注：保護管材料：lCr18Ni19Ti不銹鋼；鉑電阻感溫原件為鎧裝形；雙支為三線制引線。

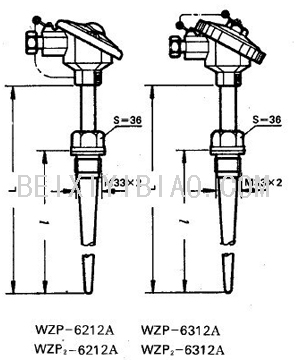

●固定螺紋錐形保護管式

型號

分度號

測量范圍℃

精度等級

熱響應時間

T0.5S

長度L×lmm

接線盒形式

WZP-6312AB

Pt100

-200

～500

A級或B級

≤90

225×75

250×100

300×150

350×200

400×250

防水式

WZP_2-6312AB

注：保護管材料：lCr18Ni19Ti不銹鋼；鉑電阻感溫原件為鎧裝形；雙支為三線制引線。
