概述
ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中一般流體介質和工藝條件且安裝空間緊湊的自動控制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
主要技術參數和性能指標
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公稱壓力Mpa
|
0.6、1.6、4.0、6.4
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
流量特性
|
直線、等百分比
|
|
介質溫度
|
-15～200（常溫型）、-40～+250、-40～450（中溫型）
|
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78，鑄鋼法蘭尺寸按JB79
|
|
法蘭型式
|
法蘭密封面型式按JB77，其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
|
|
閥體
材質
|
PN
Mpa
|
0.6、1.6
|
HT200
|
|
4.0、6.4
|
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
上閥蓋型式
|
普通式（常溫型）、熱片式（中溫型）
|
|
可調比R
|
50：1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：可為用戶提供ANSI、JPI、JIS法蘭的產品，其結構長度按用戶需要確定。
2、執行機構主要技術參數
|
型號
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面積m2
|
350
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
彈簧范圍Kpa
|
20-100（標準）、40-200、80-240、20-60、60-100
|
性能指標
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±5.0
|
始
終
點
偏
差
%
|
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
終點
|
±2.5
|
|
帶定位器
|
±1.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
回差%
|
不帶定位器
|
≤3.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
帶定位器
|
≤1.0
|
帶定位器
|
始點
|
±1.0
|
|
死區%
|
不帶定位器
|
≤3.0
|
終點
|
±1.0
|
|
帶定位器
|
≤0.4
|
允許泄漏量/h
|
2×10-3×閥額定容量
|
|
額定行程偏%
|
±2.5
|
允許壓差
|
開關方式
|
執行機構型號
|
彈簧范圍Kpa
|
氣源壓力Kpa
|
需要附件
|
公稱通徑mm
|
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
氣關
|
ZHA-22
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
3.00
6.4
6.4
|
|
|
|
|
|
|
|
|
ZHA-23
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
|
2.25
6.4
6.4
|
1.95
6.4
6.4
|
|
|
|
|
|
|
ZHA-34
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
|
|
|
2.36
6.4
6.4
|
2.04
6.4
6.4
|
1.67
6.4
6.4
|
|
|
|
ZHA-45
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
|
|
|
|
|
|
1.41
6.4
6.4
|
1.41
6.4
6.4
|
|
氣開
|
ZHB-22
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
1.5
4.5
6.4
|
|
|
|
|
|
|
|
|
ZHB-23
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
|
1.13
3.38
6.4
|
0.98
2.93
6.4
|
|
|
|
|
|
|
ZHB-34
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
|
|
|
1.18
3.54
6.4
|
1.02
3.06
6.4
|
0.84
2.51
5.85
|
|
|
|
ZHB-45
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
|
|
|
|
|
|
0.71
2.12
4.94
|
0.57
1.71
4.00
|
注：1、P-閥門定位器，R-壓力繼動器
2、允許壓差為閥關閉P2=0狀態下，ΔP的最大值。
3、最大壓差超過1.0Mpa,閥塞、閥座表面堆焊硬質合金或改用其它材料。
可配附件
定位器、手輪機構、空氣過濾減壓器、保位閥等

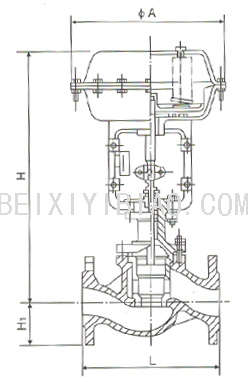

外形尺寸
|
DN
|
L
|
H
|
H1
|
質量
|
ΦA
|
|
PN6/16
|
PN40
|
PN64
|
普通
|
高溫
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6/16
|
PN40/64
|
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
|
25
|
184
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
615
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
650
|
670
|
690
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
740
|
770
|
800
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
主要零件材料
|
零件名稱
|
材料
|
溫度范圍
|
備注
|
|
閥體上閥蓋
|
HT200
|
-15～200℃
|
|
|
WCB
|
-20～425℃
|
|
|
ZG1Cr18Ni9Ti
|
-40～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-40～550℃
|
|
|
閥芯、閥座
|
1Cr18Ni9Ti
|
-40～550℃
|
|
|
0Cr18Ni12Mo2Ti
|
-40～550℃
|
|
|
填 料
|
聚四氟乙稀
|
-40～200℃
|
|
|
膜片
|
丁腈橡膠夾增強滌淪織物
|
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
|
膜蓋
|
A3
|
|
|
訂貨須知
訂貨時請?zhí)?寫《規格書》或注明以下內容：
1、產品型號2、公稱壓力3、公稱通徑，額定流量系數KV4、信號壓力，彈簧范圍5、流量特性6、閥的開關方式7、介質工作溫度范圍8、閥體，閥芯材料9、是否帶附件，說明附件型號10、是否有其它特殊要求。
|
