概述
HAS角形單座調節閥式一種訂導向結構的調節閥，是由多彈簧式薄膜執行與導向單座塞型閥芯調節機構組成。閥具有閥體結構緊湊，壓降損失少、流量大，可調節范圍廣，流量特性曲線精度高等優點，可廣泛應用于冶金、化工、石化、輕工等工業自動控制過程中。
型號、規格
|
類別
|
常溫型
|
中溫型
|
|
型號
|
1.6B
HAS-4.0Mpa
6.4K
|
1.6B
HAS-4.0SMpa
6.4K
|
|
規格
|
DN40-200
|
DN40-200
|
技術參數和性能指標
調節機構主要技術參數
|
公稱通徑mm
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑mm
|
25-40
|
32-50
|
40-65
|
50-80
|
65-100
|
100-150
|
125-200
|
|
額定值Cv
|
10-35
|
17-55
|
24-95
|
44-135
|
68-200
|
175-460
|
275-720
|
|
公稱壓力Mpa
|
0.6、1.6、4.0、6.4
|
|
行程mm
|
25
|
40
|
50
|
|
流量特性
|
直線，等面分比
|
|
介質溫度℃
|
-200～200（常溫型）- 45～450（中溫型）
|
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78-59鑄鋼法蘭尺寸按JB79-59
|
|
法蘭型式
|
法蘭密封面型式按JB77-59，其中鑄鐵法蘭為光滑式，鑄鋼法蘭為凹式
|
|
閥體材質
|
PN
(Mpa)
|
0.6
1.6
|
HT200
|
|
4.0
6.4
|
ZG270-500,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9, 0Cr18Ni12Mo2Ti
|
|
上閥蓋型式
|
普通式（常溫型）伸長型（中溫型）
|
|
可調式
|
50：1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：可為用戶提供ANSI、JPI、JIS法蘭的產品，其法蘭距按用戶需要確定。
執行機構主要技術參數
|
型號
|
ZH-22
|
ZH-34
|
ZH-45
|
|
有效面積cm2
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
50
|
|
彈簧范圍Mpa
|
0.02-0.10 0.04-0.20 0.08-0.24 0.02-0.6 0.06-0.10
|
性能指標
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±50
|
|
帶定位器
|
±1.0
|
|
回差%
|
不帶定位器
|
3.0
|
|
帶定位器
|
1.0
|
|
死區
|
不帶定位器
|
3.0
|
|
帶定位器
|
0.4
|
|
額定行程偏差%
|
±2.5
|
|
項目
|
指標值
|
|
始
終
點
偏
差%
|
氣關
|
不帶定位器
|
始點
|
±50
|
|
終點
|
±2.5
|
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
氣開
|
不帶定位器
|
始點
|
±50
|
|
終點
|
±2.5
|
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
允許泄漏量1/h
|
1×10-4×閥的額定容量
|
允許壓差
|
作用方式
|
執行機構
|
氣源壓力Mpa
|
彈簧范圍Mpa
|
定
位器
|
允許壓差Mpa
|
|
閥座直徑
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
氣
關
式
|
ZHA-23
|
0.14
|
0.02-0.10
|
|
6.3
|
3.8
|
2.7
|
1.6
|
|
|
|
|
|
|
|
0.16
|
0.02-0.10
|
有
|
31.6
|
19.3
|
13.7
|
7.8
|
|
|
|
|
|
|
|
0.40
|
0.08-0.24
|
有
|
94
|
5.7
|
41
|
21.7
|
|
|
|
|
|
|
|
ZHA-34
|
0.14
|
0.02-0.10
|
|
|
|
|
|
1.7
|
1.2
|
0.7
|
0.4
|
0.3
|
|
|
0.16
|
0.02-0.10
|
有
|
|
|
|
|
8.8
|
6.2
|
3.5
|
2.2
|
1.4
|
|
|
0.40
|
0.08-0.24
|
有
|
|
|
|
|
26.5
|
18.7
|
10.5
|
6.7
|
4.1
|
|
|
ZHA-45
|
0.14
|
0.02-0.10
|
|
|
|
|
|
|
|
|
|
0.5
|
0.3
|
|
0.16
|
0.02-0.10
|
有
|
|
|
|
|
|
|
|
|
2.4
|
1.5
|
|
0.40
|
0.08-0.24
|
有
|
|
|
|
|
|
|
|
|
7.1
|
4.5
|
|
氣
開
式
|
ZHA-23
|
0.14
|
0.02-0.10
|
|
6.3
|
3.8
|
2.7
|
1.6
|
|
|
|
|
|
|
|
0.28
|
0.08-0.24
|
有
|
44
|
27
|
14.1
|
11.1
|
|
|
|
|
|
|
|
ZHA-34
|
0.14
|
0.02-0.10
|
|
|
|
|
|
1.7
|
1.2
|
0.7
|
0.4
|
0.3
|
|
|
0.28
|
0.08-0.24
|
有
|
|
|
|
|
12.3
|
8.7
|
4.9
|
3.1
|
1.9
|
|
|
ZHA-45
|
0.14
|
0.02-0.10
|
|
|
|
|
|
|
|
|
|
0.5
|
0.3
|
|
0.28
|
0.08-0.24
|
有
|
|
|
|
|
|
|
|
|
3.3
|
2.1
|
可配附件
定位器、手輪機構、空氣過濾減壓器等。

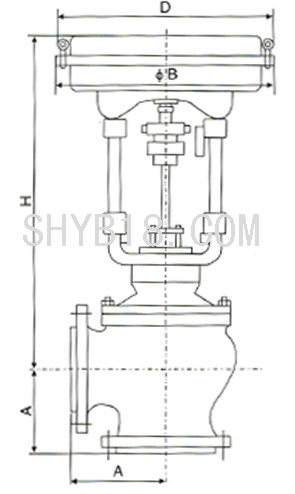

外形尺寸
|
規格
|
H
|
D
|
ΦB
|
法蘭距A
|
|
1.6
|
4.0
|
6.4
|
|
40
|
500
|
285
|
|
111
|
117
|
125
|
|
50
|
575
|
285
|
|
127
|
133
|
143
|
|
65
|
630
|
360
|
|
138
|
146
|
156
|
|
80
|
635
|
360
|
|
149
|
159
|
168
|
|
100
|
660
|
360
|
|
176
|
184
|
197
|
|
150
|
955
|
470
|
|
225
|
237
|
254
|
|
200
|
1090
|
470
|
|
271
|
284
|
325
|
允許介質壓力和工作溫度關系
|
閥體材料
|
公稱壓力Mpa
|
介質工作溫度℃
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
|
最大工作壓力Mpa
|
|
HT200
|
1.6
|
1.6
|
1.5
|
1.4
|
|
|
|
|
|
|
ZG270-500
ZG1Cr18Ni9Ti
|
1.6
|
|
1.6
|
1.4
|
1.25
|
1.1
|
1.0
|
0.9
|
0.75
|
|
ZG0Cr18Ni12MoTi
|
4.0
|
|
4.0
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
19
|
|
6.4
|
|
6.4
|
5.6
|
5.0
|
4.5
|
4.0
|
3.6
|
3.0
|
主要零件材料及推薦使用溫度范圍
|
閥體
上閥蓋
|
材料
|
溫度范圍
|
|
HT200
|
-20～+200℃
|
|
ZG270-500
|
-40～+450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12MoTi
|
-250～550℃
|
|
閥芯閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12MoTi
|
-250～550℃
|
|
填 料
|
聚四氟乙稀
|
-40～+450℃
|
|
