LDCK系列電磁流量計

產品編號：20150528-090305-9291

產品名稱：LDCK系列電磁流量計

產品型號：LDCK

所屬類別：產品中心 » 流量儀表 » 電磁流量計 » 電磁流量計

LDCK系列 電磁流量計

智能型LDCK型電磁流量計是經過不斷升級改良的高精度、高可靠性產品，該流量計在勵磁技術，內襯技術，智能化技術方面達到了國內先進水平。適用于測酸、堿、鹽溶液、泥漿、礦漿、紙漿、廢水等導電介質的體積流量，測量管內無突出件，因此無附加壓力損失。流量計具有測量精度不受介質壓力、溫度、密度（包括固液比）、粘度等物理參數變化的影響的特點，儀表靈敏，測量范圍度大，抗干擾能力強，零點穩定，工作可靠。

流量計有防爆型，防爆等級為mdIIBT4.

電磁流量計執行標準：

JB/T9248-1999電磁流量計

本產品執行檢定規格：

JJG198-94速度式流量計檢定規定

■特點

·可編程頻率低頻矩形波形勵磁，提高了流量測量的穩定性，功率損耗低。

·測量可靠，精度高，流量測量范圍可達1500：1。

·全漢字菜單操作，使用方便，操作簡單，易學易懂。

·具有雙向流量測量，雙向總量累積功能，電流、脈沖具備雙向輸出功能。

·具有RS-485AK RS-232C數字通訊信號輸出。

·儀表內部設計有不掉電時鐘，可記錄16次掉電時間。

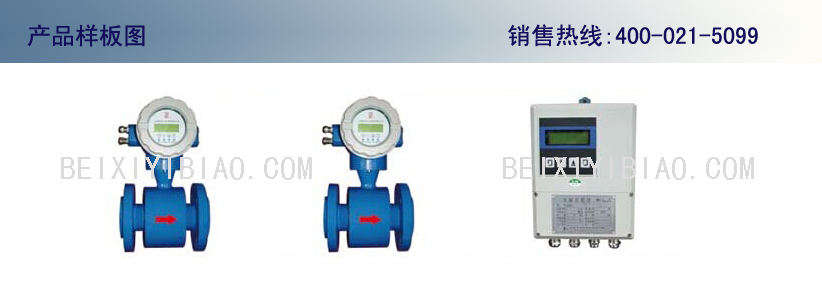

■產品展示

■主要技術指標

成套精度：口徑：Φ10～Φ250：±0.5%、±1.0%

口徑：Φ300～Φ1200：±1.0%、±1.5%

公稱壓力：口徑Φ10～Φ50：4.0Mpa

口徑Φ65～Φ125：1.6Mpa

口徑Φ150～Φ1000：1.0Mpa

口徑Φ1200：0.6Mpa

介質導電率：＞20μS/cm

工作電流：≤0.5A

輸出信號：4-20mA或0～10mA 直流電流信號0～1000HZ脈沖信號

通訊信號：RS-485或RS-232C

防護等級：標準型IP65，特殊型IP67

供電電源：-200V AC、50HZ，或24V DC（特殊訂貨）

連接法蘭：機標JB/T81-94，國標GB/T9119-2000或按用戶需要。

■材料

主體材料：測量管-耐酸鋼SUS304

外殼-Q235鋼

襯里材料：口經Φ10～Φ20：聚四氟乙烯

口徑Φ25～Φ300：聚四氟乙烯、氯丁橡膠、及（特殊訂貨）聚氨酯、耐酸橡膠

口徑Φ350～Φ1200：聚四氟乙烯、氯丁橡膠

電極材料：含鉬不銹鋼0Cr18Ni12Mo2Ti

或鈦Ti

或鉭Ta

或鉑Pt

或哈氏合金等

■常用襯里材料的性能及適用范圍

襯里材料

主要性能

適用范圍

聚四氟乙烯

PTFE

1、塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和種有機溶劑。

2、耐磨性和粘接性能差。

1、-40～+180℃

2、濃酸、堿等強腐蝕性介質

3、衛生類介質

氯丁橡膠

EOPRENE

1、有極好的彈性、高度的扯斷力，耐磨性能好

2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕。

1、＜36℃

2、測一般水、污水、泥漿、礦漿

聚氨酯橡膠

POLYURETHANE

1、有極好的耐磨性能（相當于天然橡膠的十倍）。

2、耐酸、堿性能較差。

1、＜40℃

2、中性強磨損的礦漿、煤漿、泥漿

耐酸橡膠

(硬橡膠)

可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀，忌強氧化劑。

1、＜90℃

2、一般的酸、堿、鹽溶液

■流量范圍選用

通徑mm	最小	最大流量可選（m³/h）
通徑mm	Qmin	Q1	Q2	Q3	Q4	Q5	Q6	Q7	Q8	Q9	Qmax
10	0.1	0.3	0.6	1	1.2	1.5	1.8	2	2.2	2.5	2.8
15	0.2	06	1.2	2	2.5	3	4	4.5	5	5.5	6
20	0.4	1.2	2.5	3.5	4.5	6	7	8	9	10	11
25	0.6	1.8	3.5	5	7	9	10	12	14	16	17
32	0.9	3	6	9	12	15	18	20	23	26	28
40	1.5	4.5	9	15	20	25	28	32	35	40	45
50	2.5	7	15	20	30	35	40	50	55	60	70
65	3.6	12	25	35	50	60	70	80	95	110	120
80	5.5	18	36	55	70	90	100	125	145	160	180
100	8.5	28	55	90	110	140	170	200	220	250	280
125	13.5	45	90	135	180	220	260	300	350	400	440
150	20	68	130	200	250	300	380	450	500	570	630
200	35	115	205	350	450	550	680	800	900	1000	1100
250	55	180	350	500	700	880	1000	1200	1400	1600	17601
300	80	250	500	750	1000	1300	1500	1800	2000	2300	2500
350	105	350	700	1000	1400	1700	2000	2400	2800	3100	3460
400	140	450	900	1350	1800	2250	2800	3100	3600	4000	4500
450	180	570	1150	1700	2300	2800	3400	4000	4500	5000	5700
500	220	700	1400	2110	2800	3500	4200	5000	5500	6000	7000
600	310	1000	2000	3000	4000	5000	6100	7000	8000	9000	10000
700	420	1400	2800	4000	5500	7000	8500	10000	11000	12500	13800
800	550	1800	3600	5500	7200	9000	11000	12500	14500	16000	18000
900	700	2300	4600	7000	9100	11500	14000	16000	18000	20000	22800
1000	900	2800	5600	8500	11300	14000	17000	20000	22000	25000	28000
1200	1300	4000	8000	12000	16000	20000	25000	28500	32000	36000	40000

注：1、流速范圍：0.3～10（m/s）,[擴大范圍0.1～15（m/s）為特殊供貨]。

2、流量計算公式：Q=VЛ(d/2)²=0.0028274D²×v

3、表中Q1、Q2、Q3、……Qmax流速在1、2、3、……10m/s時的流量。

4、表中的Qmin為最小流量，其流速為0.3m/s，最大流量為Qmax。

5、用戶使用的最大流量可在Q1～Qmax范圍內選擇其中一個流量值。

例如：

　　用戶選用LDCK-100，其最小流量為10m³/h，最大流量可在28、55、90、110、140、170……280 m³/h內范圍選擇其中一個流量值，如選用Q3=90 m³/h時的流量值，也可以選用表中流量點之間的流量值為最大流量，如選用60 m³/hak 80 m³/h為最大流量。

■流量計型號表示

LDCK

顯示器：/TBS（顯示：瞬時、累積）

安裝方式：Y（一體型）配智能TBS表頭

　　　　　F（分離型）配智能TBS表頭

最大流量：m³/h

輸出信號：A（4~20mA）B（0~10 mA）C（脈沖輸出）

接地環材料：M（0Cr18Ni12Mo2Ti）

H（哈氏）

T（鉭）

V（鈦）

P（鉑）

公稱壓力：40（4.0MPa）公稱通徑：10~50

16（1.6 MPa）公稱通徑：65~125

10（1.0 MPa）公稱通徑：150~1000

06（0.6 MPa）公稱通徑：1200

電極材料：M（0Cr18Ni12Mo2Ti）

H（哈氏）

T（鉭）

V（鈦）

P（鉑）

襯里材料：J（聚四氟乙烯）

L（氯丁橡膠）

Z（特殊訂貨）

傳感器通徑：10~1200

例1　LDCK-100JM16MA100Y/TBS

說明：電磁流量計公稱通徑100mm、襯里材料聚四氟乙烯、電極0Cr18Ni12Mo2Ti、公稱壓力1.6MPa、接地環材料0Cr18Ni12Mo2Ti、輸出電流4~20mA、最大流量100m³/h、安裝方式一體型、帶顯示器（顯示：瞬時、累積）。

例2　LDCK-150LH10MB200F/TBS

說明：電磁流量計公稱通徑100mm、襯里材料氯丁橡膠、電極哈氏合金、公稱壓力1.0MPa、接地環材料0Cr18Ni12Mo2Ti、輸出電流0~10mA、最大流量200m³/h、安裝方式分離型、帶顯示器（顯示：瞬時、累積）。

■外形尺寸及重量

型號規格	通徑Φ(mm)	公稱壓力Mpa	A (mm)	H (mm)	ΦD1(mm)	ΦD2(mm)	n-Φ (mm)	重量
LDCK-10	10	4.0	200	295	90	60	4-Φ14	6
LDCK-15	15		200	295	95	65	4-Φ14	7.5
LDCK-20	20		200	295	105	75	4-Φ14	8
LDCK-25	25		200	295	115	85	4-Φ14	9
LDCK-32	32		200	315	135	100	4-Φ18	9.5
LDCK-40	40		200	325	145	110	4-Φ18	12
LDCK-50	50		200	340	160	125	4-Φ18	13.5
LDCK-65	65	1.6	200	360	180	145	4-Φ18	15.5
LDCK-80	80		200	375	195	160	4-Φ18	17.5
LDCK-100	100		250	385	215	180	4-Φ18	22
LDCK-125	125		250	425	245	210	4-Φ18	29
LDCK-150	150	1.0	300	450	280	240	8-Φ18	35
LDCK-200	200		350	515	335	295	8-Φ18	47
LDCK-250	250		400	565	390	350	8-Φ18	68
LDCK-300	300		500	615	440	400	8-Φ18	85
LDCK-350	350		500	670	500	460	8-Φ18	127
LDCK-400	400		600	725	565	515	12-Φ23	184
LDCK-450	450		600	780	615	565	12-Φ23	195
LDCK-500	500		600	885	670	620	16-Φ23	210
LDCK-600	600		600	1005	780	725	20-Φ26	303
LDCK-700	700		700	1160	895	840	20-Φ30	470
LDCK-800	800		800	1260	1010	950	24-Φ34	500
LDCK-900	900		900	1360	1110	1050	28-Φ34	700
LDCK-1000	1000		1000	1460	1220	1160	28-Φ36	920
LDCK-1200	1200	0.6	1200	1670	1400	1340	32-Φ34	1100

■安裝

1、流體流動方向應與流量計上箭頭所指的方向一致。

2、必須保證流量的進口端有5D以上、出口端有3D以上的直管段（D：流量計的內徑）。

3、傳感器應接地良好，接地電阻應小于10Ω。

4、安裝位置應避免能產生強大交流磁場的場合。

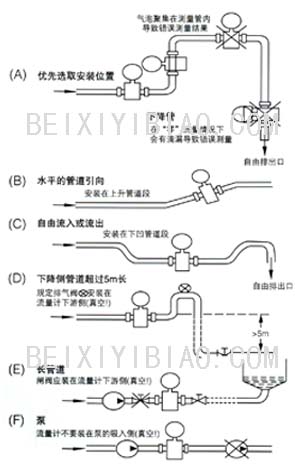

推薦安裝位置

■訂貨須知

1、所選流量計的滿刻度流量應不低于被測管道的最大實際流量，并使常用流量超過所選量程的50%。

2、轉換器輸出信號有4～20mA和0～10mA二種直流電流信號，二者只能取其一，請?jiān)谶x型時確認。
