壓力控制器適宜于對被控介質（應是無爆炸危險的腐蝕性或無腐蝕性的氣體或液體）的壓力（其設定值為一常數）進行位式控制。

  本控制器是以波紋膜片作為壓力敏感 元件來驅使微動開關工作的壓力控制儀表。具有結構簡單合理、控制型式多樣、動作穩定可靠、使用壽命長以及抗振性和耐蝕性好等特點。它是低壓（低真空）容器、水箱水位以及類似設備用來進行位式控制的理想產品。

   本控制器按被測對象的不同控制要求，分為一位式、兩位式及多位式等多種控制方法，共設有十種控制型式。沒一種控制型式和設定均值按用戶的需要進行制造?？刂破鞯纳?、下限壓力值均以絕對值得大小來表征。

 ■ 主要技術指示

設定點誤差：±2.5％

設定點的選定范圍（為壓力上限值）：上切換值≥20％

                                 下切換值≤80％

切換差（僅指YPK-31，32為壓力上限值）：4~10％

觸點容量：AC 220V×1A;DC27V×0.5A

使用環境溫度：-40~70℃

溫度影響：不大于0.5％/10℃

過載能力（為壓力上限值）：150％

耐振性：50~200Hz 3g

重量：1.5Kg

■型號規格

■原理

  本控制器由測量系統、控制元件、外殼及插頭座等組成。測量系統由特種不銹鋼制成的波紋膜片與接頭部件等構成一測量控。控制元件則是由1至3個（隨控制的控制型式而定）小型的微動開關所組成。

  控制器的工作原理是基于壓力敏感元件（測量系統中的波紋膜片）的彈性變形來驅使微動開關產生快速的開關動作。即在被控介質的壓力作用下，使波紋膜片之中心點產生相應的撓度——彈性們移，借助于連桿來推動與其相接觸的微動開關的按鈕（推桿），使之產生快速的切換動作，以及使控制系統中的電路得以斷開或接通，從而實現自動控制和報警的目的。

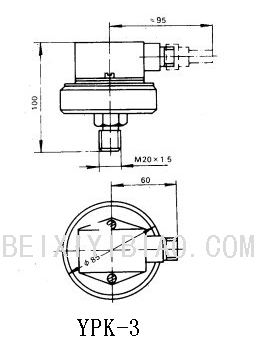

■外形尺寸         單位：mm

■典型應用

●對密封容器、反應鍋和壓力容器等上切換值得過壓保護，可選用YPK-31。如意欲確保密封容器的正常工作，擬對容器中壓力嚴加控制，則可選用YPK-33或YOL-36，以實現過壓報警，過壓再報警及強制性斷電等多位式順序控制。

●對反應鍋壓力、水箱水位或冷卻水斷水等下切換值（一位至多位）的控制，可按需選用YPK-32;YPK-34或YPK-39。

●對儲缺缸壓力、真空箱真空度或水箱、水塔的水位等上、下切換值的自動控制，則可選用YPK-35。

●若除了欲對壓力或正空的切換值進行控制外，尚需對其上（下）極限值設置過載報警，則可按需選用YPK-37或YPK-38。

現以YPK-37配置相應的電氣器件后組成的控制電路（參見下圖）為例，對某一水箱的水位高度的控制情況作如下簡述：

令水箱內的高水位為H2，低水位為H1，即H2 〉H1。

因開始時水箱內處于無水狀態，故H=0。

由于控制器中的上、下切換觸頭都處于接通狀態，報警觸頭處于圖示位置。此時若合上開關“K”使電源接通，斷電器中的觸頭因通電而閉合，電動機隨機運轉，開始向水箱供水。同時，報警回路中的綠燈即亮，表示工作狀態正常。當水位不斷升高，H2 〉H ≥ H1時，下切換觸頭斷開，但由于斷電器的自保作用使電動機仍處于運轉狀態，待水位斷續上升至H=H2時，上切換觸頭斷開，斷電器則斷電，電動機則立即停止工作。由于用水，使水位開始下降（此時應H 〉H1)只有上切換觸頭接通，而下切換觸頭仍處于斷開狀態，故電動機因斷電器斷電不運轉，當水位斷續下降至H=H1之瞬時，下切換觸頭即接通，電機動因斷電器通電后又開始運轉，斷續向水箱供水，如此反復循環，即便能使水箱內的水位控制在H1-H2之間。

有時，控制回路可能因某種故障原因使高水位（H2）導致失控，引起水位繼續上升，但當其達到預先設定好的極限值時，報警信號告示操作者立即采取措施。必要時也可在報警回路中設置蜂鳴器或切斷總電源等應急措施，以確保系統安全。

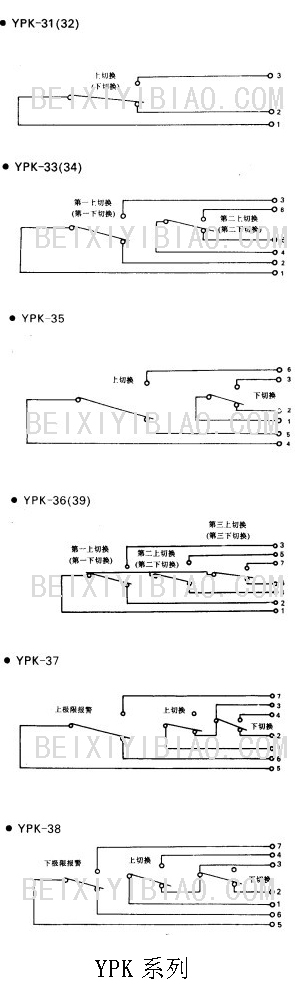

■接線圖（圖中帶括號表示內容與帶括號型號的產品相對應）
