LWGY系列渦輪流量計（傳感器）
LWGY型渦輪流量計是一種速度式流量測量儀表，用于測量流經封閉管道中的流體的流量，特別適用于較低粘度流體的流量測量，廣泛應用于石油、化工、冶金和材料研等領域的流量計量和控制。
■特點 1、 高精確度，一般為±0.5%R，高精度型可達±0.2%R。 2、 重復性好，短期重復性可達0.05%，正是由于具有良好的重復性，如經常校準或在線校準可得極高的精確度，在貿易結算中是優先選用的流量計。 3、 適用范圍廣，可以測量水、石油產品（較低粘度）、不腐蝕流量計的化學液體等。 4、 輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。 5、 范圍度寬，中大口徑為10:1，小口徑為6:1或5:1。 6、 結構緊湊輕巧，安裝維護方便，流通能力大。 7、 可選耐磨硬質合金軸和軸承，用于無潤滑性的液體，或含有懸浮物或腐蝕性的液體，提高流量計使用壽命。 8、 縮小范圍度，提高測量下限值，也可用于高粘度流通的測量（最好配在線效驗裝置）。 9、 多種輸出、顯示方式適應不同的客戶需要。
■配置 LWGY渦輪流量計可根據用戶的需要來配置顯示器，以實現不同的功能： ●配TBS型顯示器：現場顯示瞬時流量（5位液晶顯示）和累積總量（7位液晶顯示）； ●配TBT型顯示器：現場顯示累積總量（6位液晶顯示）； ●配TBL型顯示器：現場指針指示百分比瞬時流量。 ●簡易配置：配LWF-T型放大器，僅輸出脈沖信號，隔爆型為LWF-11，適配PLC的為LWF-11/P。
■主要技術指標
型號
公稱通徑DN(MM)
流量范圍（m3/h）(QMax:上限)
公稱壓力PN(MPA)
最大壓力損失（KPA）
基本誤差限±0.2%
基本誤差限±0.5%
基本誤差限±1.0%
下限
上限
下限
上限
下限
上限
LWGY-4
4
0.04
0.25
6.3
≤120
LWGY-6
6
0.1
0.6
0.1
0.6
6.3
16*
25*
40*
≤80
0.08
0.8
LWGY-10
10
0.2
1.2
0.2
1.2
≤50
0.16
1.6
LWGY-15
15
1
4
0.6
4
≤35
0.5
5
LWGY-25
25
1.6
10
1.6
10
1
10
LWGY-32
32
2.5
16
2.5
16
1.6
2.5
4.0*
6.3*
1.6
16
LWGY-40
40
3
20
3
20
≤25
2
20
LWGY-50
50
6
40
6
40
4
40
LWGY-65
65
10
60
10
60
8
80
LWGY-80
80
16
100
16
100
12
120
LWGY-100
100
25
160
25
160
20
200
LWGY-125
125
40
250
40
250
30
300
LWGY-150
150
50
300
50
300
40
400
LWGY-200
200
100
600
100
600
80
800
LWGY-250
250
160
1000
160
1000
120
1200
注：1、我公司還可設計生產特殊要求的渦輪流量傳感器（流量計）
2、流量范圍10:1的為寬流量，代號為“選型編碼”中的“K”。
3、*為特殊訂貨。
注：若壓力等級（公稱壓力）是選型編碼中沒有的，則公稱壓力代碼為“Z”，并將公稱壓力盒標準寫明。

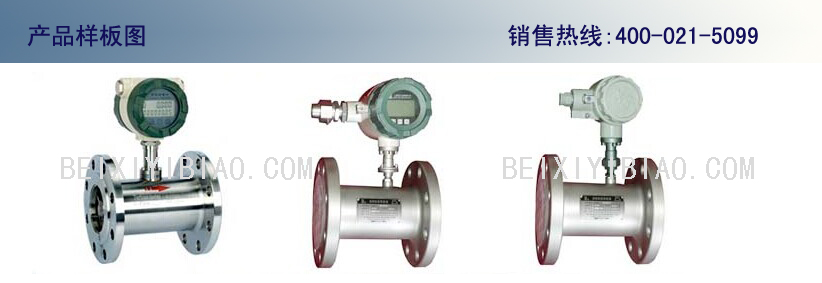

■產品展示
■計量部分性能
測量介質
水、輕質油、化學原料等
介質粘度
5mm2/s以下
介質溫度
-20～120℃
公稱通徑
4～250mm
公稱壓力
PN1.6、2.5、4.0、6.3、2.0、5.0MPA
精確度等級
0.2、0.5、1.0級
本體材料
耐酸不銹鋼SUS304
軸承材料
普通型：石墨，寶石（DN4～25）
耐磨型：硬質合金，硬質合金軸+陶瓷軸承（DN4～25）
環境溫度
-20～55℃
法蘭標準
JB/T75-1994，GB/T9112-2000或按用戶要求
■選型方法
一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30%Qmax＜Q＜80%Qmax,確定Qmax,從“主要技術指標”表中，確定流量計的公稱通徑。
二、確定基本誤差限（精度等級）：根據實際使用的要求，確定選用±0.2%、±0.5%還是±1.0%或其他。
三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，確定選用±0.2%、流量計的公稱壓力。
四、由選定的公稱通徑、基本誤差限（精度等級）和公稱壓力，按照“選型編碼”的內容，選定流量計型號。
■選型編碼
項目及內容
代碼
舉例
渦輪流量計（傳感器）
LWGY
LWGY-
公稱通徑
4(G螺紋連接)
6(G螺紋連接)
10(G螺紋連接)
15(G螺紋連接)
25(G螺紋連接)
32
40
50
65
80
100
（125）
150
200
250
4
6
10
15
25
32
40
50
65
80
100
125
150
200
250
15
特征代號（軸、軸承）
普通型（不銹鋼軸+石墨軸承）
普通型（硬質合金軸+寶石軸承）
耐磨型（硬質合金軸、軸承）
耐磨型（硬質合金軸+陶瓷軸承）
其他用戶指定需定制
A
A
C
C
Z
DN25～250
DN4～15
DN25～250
DN4～15
A
材料（葉輪）
不銹鋼Cr13
雙相不銹鋼SUS329J1
其他：用戶指定需定制
0
1
9
1
公稱壓力
PN1.6
PN2.5
PN4.0
PN6.3
PN2.0
PN5.0
A
B
C
D
E
F
D
精確度等級
0.2級
0.5級
1.0級
1.5級
2
3
4
5
3
輸出
無
脈沖信號
4～20mA標準電流信號
RS485
脈沖信號（配普通放大器LWF-T）
A
B
C
D
T
C
顯示
無現場顯示
現場百分比指針指示瞬時流量（TBL）
現場顯示累積總量（TBT）
現場顯示瞬時流量和累積總量（TBS）
自帶電源，現場顯示瞬時和累積總量（TBS/G）
0
1
2
3
4
3
防爆等級
無
隔爆型（Diibt4）
/D
/D
特殊流量
特殊流量
寬量程（10:1）
-（最大流量）
-K
選型舉例：LWGY-15A1D3C3/D表示：渦輪流量計（傳感器），公稱通徑：15mm，特征代號：普通型（硬質合金軸+寶石軸承），材料：雙相不銹鋼SUS329J1，壓力等級：PN6.3MPA，精度等級：0.5級，輸出：4～20mA標準電流信號輸出，顯示：現場瞬時流量和累積總量顯示（TBS型），防爆等級：隔爆型。

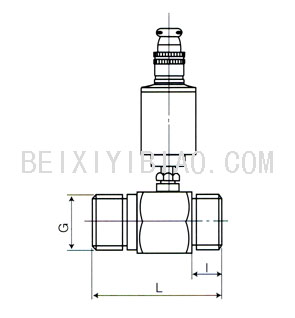

■外形及安裝尺寸（注：圖中所示為帶普通型放大器） 注：直管段要求：一般情況下，流量計前需5D的直管段，特殊情況請見?渦輪流量傳感器使用說明書?。 公稱通徑DN4～25（PN6.3MPA）
公稱通徑DN6～25（PN16、25、40MPA，卡套式連接）
注：帶括號者為PN40MPA的連接尺寸。按D0（管子外徑和公稱壓力確定螺母、卡套規格。

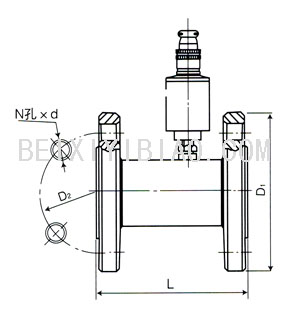

公稱通徑DN32～250（公稱壓力PN1.6,2.5MPA）
注：管路法蘭配置按JB/T81-94(PN1.6、PN2.5)或JB782.2-94(PN4.0、PN6.3)帶括號者為公稱壓力2.5MPA的法蘭帶*者為特殊訂貨。
■顯示器 顯示器通過信號檢測裝置檢出渦輪轉動信號，轉換成電信號，然后進行信號處理與計算，顯示器累積流量或瞬時流量，同時可以輸出電信號。
■主要技術指標 基本配置
可選的配置
■結構和外形尺寸
■接線
2.電流輸出型的接線
3.同時輸出脈沖信號和標準電流信號時的接線
注意：應在未通電的情況下接線，確保接線正確，以免造成轉換顯示器的損壞。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
