LZ系列 金屬管轉子（浮子）流量計
LZ型系列金屬管轉子（浮子）流量計，采用可變流通面積式測量原理進行計量，適用于測量液體、氣體，被廣泛的用于石油、化工、發電、制藥、食品、水處理等以體的過程控制和計量。
LZ型系列金屬管轉子（浮子）流量計采用全金屬結構，根據使用功能，分為：現場指示型、電遠傳型、耐腐型、高壓型、保溫夾套型、防爆型，輸出信號有：4～20mA和0～10mA標準電流信號。通過輸出信號，可以與電腦聯網實現流量數據的遠距顯示、記錄、調節、積算和控制。
本產品標準號：JB/T6844-93 Q/YXBM192-1997
本產品執行檢定規程：JJG257-94轉子流量計檢定規程

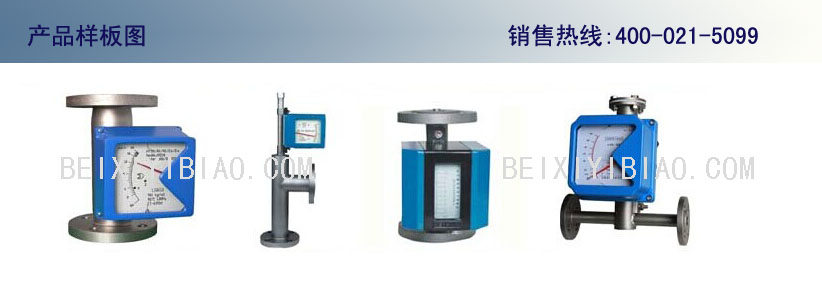

■產品展示
流量進出口位置及流向下→上
流量進出口位置及流向下→上橫
流量進出口位置及流向左→右（右→左）
■主要技術指標
精度等級：1.5、2.0、2.5
壓力損失：6.5Kpa~38.2Kpa
流體溫度：-80℃～400℃（內襯氟塑料為-80℃～90℃）
流體粘度：DN15≤5Mpa*s DN20～DN150≤300*s
公稱壓力：PN1.6、PN2.5、PN4.0、PN6.3(≥PN10為特殊訂貨)
輸出信號：二線制4～20mA或三線制0～10mA標準電流信號
顯示：10位LCD顯示瞬時、累積流量
調整方式：HALL開關、磁棒操作無需開蓋即可調校
電源：24VDC 25mA
電信號溫度影響：0.5%/10℃
負載電阻：4～20mA/500Ω 0～10mA/1.2KΩ
防爆等級：本安型ibIICT5 LB830S或配相同等級安全柵
隔爆型：dIIBT5
指示器防蝕類別：防塵防滴（IP65）
材質：SUS304或（特殊訂貨）SUS316L或哈氏合金或內襯氟塑料等
■選型編碼A
|
項目及內容
|
代碼
|
舉例
|
|
金屬管轉子(浮子)流量計
|
LZ
|
|
|
|
|
|
|
|
|
|
LZ
|
|
公稱通徑
15
20
25
40
50
65
80
100
125
150
|
|
15
20
25
40
50
65
80
100
125
150
|
|
|
|
|
|
|
|
|
15
|
|
形狀特征
流量進出口位置及流向 下→上
流量進出口位置及流向 下→上橫
流量進出口位置及流向 左→右
流量進出口位置及流向 右→左
流量進出口位置及流向 下橫→上橫
|
|
|
A
B
C
D
E
|
|
|
|
|
|
|
|
A
|
|
浮子材質
不銹鋼 SUS304
不銹鋼 SUS316L(特殊訂貨)
其他：用戶指定需定制
|
|
|
|
0
1
9
|
|
|
|
|
|
|
0
|
|
公稱壓力
PN1.6
PN2.5
PN4.0
PN6.3
其它
|
|
|
|
|
A
B
C
D
E
|
|
|
|
|
|
B
|
|
精確度等級
1.5級
2.0級
2.5級
|
|
|
|
|
|
5
6
7
|
|
|
|
|
6
|
|
顯示方式
大開面指針式
大開面指針式+液晶（累積）+電遠傳
側面型指針式
側面型指針式+電遠傳
|
|
|
|
|
|
|
A
B
C
D
|
|
|
|
B
|
|
阻尼
無
有
|
|
|
|
|
|
|
|
0
1
|
|
|
0
|
|
流量范圍
代碼請見選型編碼B（流量范圍）
|
|
|
|
|
|
|
|
|
|
|
F
|
|
被測介質
液體
氣體
|
|
|
|
|
|
|
|
|
|
0
1
|
0
|
■選型編碼B（流量范圍代碼）
|
公稱通徑mm
|
代碼
|
20℃
|
101.325kpa 20℃空氣
|
舉例
|
|
15
|
A
B
C
D
E
F
G
H
I
J
|
2.5～25L/h
4～40 L/h
6.3～63 L/h
10～100 L/h
16～160 L/h
25～250 L/h
40～400 L/h
60～600 L/h
63～630 L/h
80～800 L/h
|
0.07～0.7N m3/h
0.11～1.1 N m3/h
0.18～1.8 N m3/h
0.28～2.8 N m3/h
0.4～4 N m3/h
0.7～7 N m3/h
1.0～10 N m3/h
1.6～16 N m3/h
|
F
|
|
20
|
A
B
C
|
0.16～1.6m3/h
0.25～2.5 m3/h
0.3～3 m3/h
|
4.5～45 N m3/h
7～70 N m3/h
9～90 N m3/h
|
|
|
25
|
A
B
C
D
E
F
|
0.1～1 m3/h
0.16～1.6 m3/h
0.25～2.5 m3/h
0.3～3 m3/h
0.4～4 m3/h
0.6～6 m3/h
|
3～30 N m3/h
4.5～45 N m3/h
7～70 N m3/h
11～110 N m3/h
|
|
|
40
|
A
B
|
0.6～6 m3/h
1～10 m3/h
|
16～160 N m3/h
25～250 N m3/h
|
|
|
50
|
A
B
C
D
E
|
0.63～6.3 m3/h
1.0～10 m3/h
1.2～12 m3/h
1.6～16 m3/h
2.0～20 m3/h
|
10～180 N m3/h
25～250 N m3/h
40～400 N m3/h
|
|
|
65
|
A
|
2.5～25 m3/h
|
75～750 N m3/h
|
|
|
80
|
A
B
C
D
|
2.5～25 m3/h
3.0～30 m3/h
4.0～40 m3/h
6.0～60 m3/h
|
75～750 N m3/h
90～900 N m3/h
110～1100 N m3/h
|
|
|
100
|
A
B
C
|
6.0～60 m3/h
8.0～80 m3/h
10～100 m3/h
|
180～1800 N m3/h
|
|
|
125
|
A
B
|
10～100 m3/h
12.5～125 m3/h
|
250～2500 N m3/h
|
|
|
150
|
A
B
|
12～120 m3/h
15～150 m3/h
|
300～3000 N m3/h
|
|
注：（1）特殊流量范圍可協商解決，代碼為Z。
（2）對于其他特殊規格，本公司可協商解決。
■外形及安裝尺寸

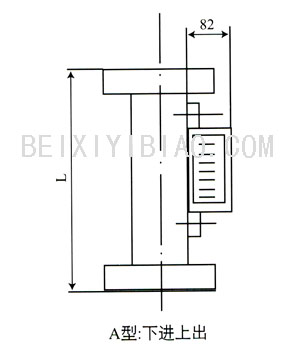

安裝尺寸：A型
|
公稱通徑mm
|
1.6、2.5、4.0、6.3MPa
|
|
Lmm
|
|
15
|
250
|
|
20
|
250
|
|
25
|
250
|
|
40
|
250
|
|
50
|
250
|
|
65
|
250
|
|
80
|
250
|
|
100
|
250
|
|
125
|
250
|
|
150
|
250
|

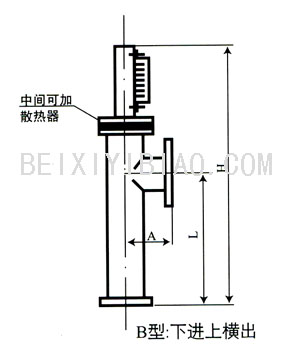

安裝尺寸：B型
|
公稱通徑mm
|
1.6、2.5、4.0、6.3MPa
|
|
Hmm
|
Lmm
|
Amm
|
|
15
|
≤480
|
160
|
100
|
|
20
|
480
|
160
|
100
|
|
25
|
480
|
160
|
100
|
|
40
|
500
|
160
|
100
|
|
50
|
500
|
180
|
100
|
|
65
|
540
|
180
|
150
|
|
80
|
560
|
200
|
150
|
|
100
|
620
|
220
|
150
|
|
125
|
660
|
260
|
250
|
|
150
|
700
|
300
|
250
|

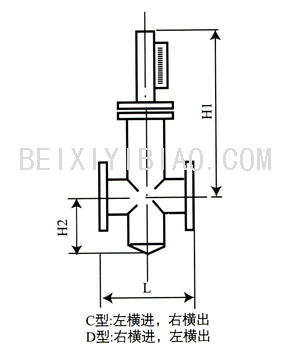

安裝尺寸：C（D）型
|
公稱通徑mm
|
1.6、2.5、4.0、6.3MPa
|
|
H1mm
|
H2mm
|
Lmm
|
|
15
|
≤300
|
≤80
|
160
|
|
20
|
300
|
80
|
160
|
|
25
|
300
|
80
|
180
|
|
40
|
340
|
100
|
240
|
|
50
|
340
|
100
|
260
|
|
65
|
380
|
130
|
340
|
|
80
|
380
|
130
|
360
|
|
100
|
420
|
160
|
360
|
|
125
|
500
|
160
|
440
|
|
150
|
500
|
160
|
440
|

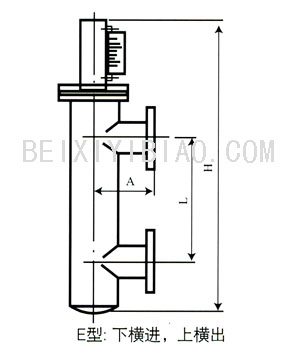

安裝尺寸：E型
|
公稱通徑mm
|
1.6、2.5、4.0、6.3MPa
|
|
H1mm
|
H2mm
|
Lmm
|
|
15
|
≤490
|
160
|
100
|
|
20
|
490
|
160
|
100
|
|
25
|
490
|
160
|
100
|
|
40
|
540
|
180
|
100
|
|
50
|
540
|
180
|
100
|
|
65
|
600
|
220
|
150
|
|
80
|
630
|
220
|
150
|
|
100
|
710
|
250
|
150
|
|
125
|
780
|
280
|
250
|
|
150
|
840
|
320
|
250
|
注：特殊安裝尺寸可協商解決，訂貨時注明
■磁過濾器
流體若含有能導磁的鐵質微粒，應在流量計前方安裝磁過濾器，磁過濾器中磁鋼為螺旋形排列，能徹夜工排除鐵質微粒并使壓力損失為最小，磁鋼外部包覆氟塑料。磁過濾器內壁也可內襯氟塑料。廠房提供法蘭接頭及夾持式二種，各種口徑高度相同，法蘭符合JB81-59、JB82-59標準，高度尺寸與法蘭尺寸有特殊需要可與我公司協商。
■訂貨須知
按照選型編碼確定的型號是在標準狀態下的，為達到準確使用流量計的目的，還需提供工作狀態下的密度、粘度或工作狀態下的壓力、溫度和介質名稱。
|
