概述
結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
技術參數和性能指標
|
公稱通徑
|
20
|
25
|
|
公稱壓力
|
ANSI125、150、300、600
|
JIS10、16、20、30、40K
|
PN1.6、4.0、6.4MPA
|
|
連接型式
|
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
|
|
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
|
|
焊接連接：嵌接焊 SW
|
|
材料
|
鑄鋼（ZG230-450、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
|
|
上閥蓋
|
常溫型（P）：-17-+230℃： 伸長l型（El)：-45--17℃ +230-+566℃
|
|
伸長Ⅱ型（EⅡ）：-100--45℃： 伸長ⅲ）：-196-100℃
|
|
型式
|
直通單座鑄造球型閥
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
閥體
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|

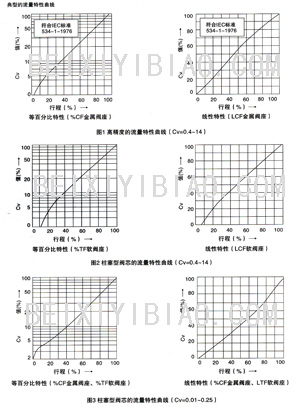

金屬閥座 等百分比特性（%CF）和線性特性（LCF），參考圖1、3
|
|
Cv值從0.04-14的高精度流量特性符合IEC534-1-1976標準
|
|
軟閥座 等百分比特性（%CF）和線性特性（LCF），參考圖2、3
|
|
材料
|
不銹鋼（1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）
|
|
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
閥內組件
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
金屬閥座 等百分比（%CF）和線性特性（LCF），參考圖1和圖3
|
|
CV值從0.04~14的高精度流量特性符合IEC534-1-1976標準
|
|
軟閥座 等百分比特性（%CF）和線性特性（LTF），參考圖2和圖3
|
|
材料
|
不銹鋼（1Ce18Ni9Ti、 1Cr18Ni2Mo2Ti 、 17-4PH 、 9Cr18 、 316L）
|
|
不銹鋼堆焊司太萊合金、鈦和耐腐合金等
|
執行機構
|
供氣壓力
|
140-400KPA
|
|
彈簧范圍
|
20-100、80-240KPA
|
|
膜片材質
|
乙丙橡膠尼龍布、丁腈橡膠夾尼龍布
|
|
型式
|
LHA多彈簧薄膜執行機構
|
|
氣源接口
|
Rcl/4"
|
|
環境溫度
|
‐30- +70℃
|
閥作用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
|
泄流量
|
金屬閥座：小于閥額定容量的0.01%，符合ANSl B16.104-1976lV級
|
|
軟閥座：小于閥額定容量的10/-7，符合ANSl B16.104-1976lV級
|
|
回差
|
帶定位器：小于全行程的1%
|
|
不帶定位器：小于全行程的3%（LHAl型小于全行程的5%）
|
|
基本誤差
|
帶定位器：小于全行程的±1%
|
|
不帶定位器：小于全行程的±5%（帶VPE為±3%，LHAl配HEF位±2%）
|
CV值和行程
|
閥芯型式
|
閥座和流量特性
|
額定行程
|
0.01
|
0.04
|
0.1
|
0.16
|
0.25
|
0.4
|
0.63
|
1.3
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
柱塞閥芯
|
金屬閥座
|
等百分比（%CF）
|
14.3
|
|
|
|
|
Ο
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
|
線性（LCF）
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
|
軟閥座
|
等百分比（%TF）
|
|
|
|
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
線性（LTF）
|
|
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
公稱通徑
|
20
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
25
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
流量特性
允許壓差
L.柱塞閥芯、金屬閥位（%CF、LCF）
A.氣-關式閥
|
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差
|
|
額定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1D
|
1.4
|
0.2-1.0
|
有或無
|
40*
|
31
|
31
|
16
|
16
|
10
|
10
|
5.6
|
4.2
|
2.6
|
|
56
|
|
1.6
|
0.2-1.0
|
有
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
28
|
21
|
13
|
|
100
|
100
|
100
|
84
|
52
|
52
|
52
|
|
4
|
0.8-2.4
|
有
|
‐
|
‐
|
‐
|
‐
|
‐
|
40*
|
40*
|
40*
|
40*
|
39
|
|
100
|
100
|
84
|
84
|
|
HA2D
|
1.4
|
0.2-1.0
|
有或無
|
40*
|
40*
|
40*
|
32.6
|
32.6
|
20
|
20
|
10.9
|
8.2
|
5
|
|
100
|
62
|
62
|
|
1.6
|
0.2-1.0
|
有
|
‐
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
25.5
|
|
100
|
100
|
100
|
100
|
100
|
100
|
54
|
|
4
|
0.8-2.4
|
有
|
‐
|
|
‐
|
‐
|
‐
|
‐
|
‐
|
40
|
40
|
40
|
|
100
|
100
|
75
|
B.氣-開式閥
|
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差
|
|
額定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1R
|
1.4
|
0.2-1.0
|
有或無
|
40*
|
31
|
31
|
16
|
16
|
10
|
10
|
5.6
|
4.2
|
2.6
|
|
56
|
|
2.8
|
0.8-2.4
|
有
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
39
|
29
|
18
|
|
100
|
100
|
100
|
100
|
100
|
72
|
72
|
|
HA2R
|
1.4
|
0.2-1.0
|
有或無
|
40*
|
40*
|
40*
|
32.6
|
32.6
|
20
|
20
|
10.9
|
8.2
|
5
|
|
100
|
62
|
62
|
|
2.8
|
0.8-2.4
|
有
|
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
35
|
|
|
100
|
100
|
100
|
100
|
100
|
100
|
70
|
56
|
Ⅱ.柱塞閥芯、軟閥座（%TF、LTF）
A.氣-關式閥
|
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差
|
|
額定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1D
|
1.4
|
0.2-1.0
|
有或無
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
4
|
2.9
|
1.8
|
|
1.6
|
0.2-1.0
|
有
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
19
|
14
|
9.1
|
|
4
|
0.8-2.4
|
有
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
30
|
30
|
27
|
|
HA2D
|
1.4
|
0.2-1.0
|
有或無
|
20
|
20
|
20
|
20
|
20
|
14
|
14
|
7.6
|
5.7
|
3.5
|
|
1.6
|
0.2-1.0
|
有
|
‐
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
28
|
17.6
|
|
4
|
0.8-2.4
|
有
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
30
|
30
|
30
|
B.氣-開式閥
|
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差
|
|
額定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1R
|
1.4
|
0.2-1.0
|
有或無
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
4
|
2.9
|
1.8
|
|
4
|
0.8-2.4
|
有
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
27
|
20
|
12
|
|
HA2R
|
1.4
|
0.2-1.0
|
有或無
|
20
|
20
|
20
|
20
|
20
|
14
|
14
|
7.6
|
5.7
|
3.5
|
|
4
|
0.8-2.4
|
有
|
‐
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
24
|
法蘭距
|
公稱通徑
|
A
|
|
ANSl 125FF
ANSl 150RF
JlS 10K FFRF
PN1.6
|
JlS 16K RF
|
ANSl 300RF
JlS 20RF
JlS 30K RF
PN4.0
|
ANSl 600RF
JlS 40K RF
PN6.4
|
ANSl 150
RJ
|
ANSl 300
RJ
|
ANSl 600
RJ
|
JlS 20K
溝槽型
嵌入型
|
JlS 30K
溝槽型
嵌入型
|
ANSl 300
LG
|
ANSl 600
SW、BW
|
|
20
|
184
|
190
|
194
|
206
|
‐
|
206
|
206
|
198
|
208
|
203
|
206
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|

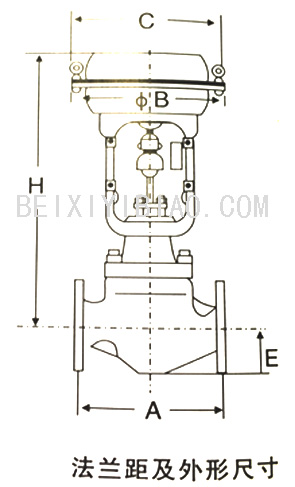

外形尺寸
|
執行機構
|
H
|
￠B
|
C
|
E
|
|
常溫型P
|
伸長l型El
|
伸長Ⅱ型EⅡ
|
伸長III型EIII
|
|
HA1D、R
|
375
|
525
|
685
|
900
|
218
|
230
|
40
|
|
HA2D、R
|
450
|
600
|
760
|
957
|
267
|
281
|
40
|
重量
I.法蘭連接
|
公稱通徑
|
執行機構
|
ANSI 125、150JIS 10K
|
ANSI300、600JIS16、20、30、40K
|
|
常溫型 （P)
|
伸長l型El
|
伸長Ⅱ型EⅡ
|
伸長III型EIII
|
常溫型 （P)
|
伸長l型El
|
伸長Ⅱ型EⅡ
|
伸長III型EIII
|
|
20、25
|
HA1D、R
|
16
|
18
|
21
|
26
|
17
|
19
|
22
|
27
|
|
HA2D、R
|
23
|
25
|
28
|
33
|
24
|
26
|
29
|
34
|
Ⅱ.焊接連接
|
公稱通徑
|
執行機構
|
常溫型 （P)
|
伸長l型El
|
伸長Ⅱ型EⅡ
|
伸長III型EIII
|
|
20、25
|
HA1D、R
|
14
|
16
|
19
|
24
|
|
HA2D、R
|
21
|
23
|
26
|
31
|
|
