      （防爆感應式）電接點壓力表是專用于某些有爆炸危險場所的儀表，該表具有對工藝流程中的流體介質的壓力參量進行檢測、自動控制、自動報警等功能。

主要用于核電、化工、船舶、冶金等行業。

本儀表按《GB3836.1-2000爆炸性環境用防爆電氣設備通用要求》和《GB3836.4-2000爆炸性環境電氣設備本質安全型電路和電氣設備“i”》兩個標準設計制造的，并經國家級儀器儀表防爆站安全監督檢驗站檢驗儀表與安全柵（推薦選用德國“P+F”公司的KFD2-SR2-Ex1· w或KFD2-SR2-Ex2· w）配套使用，可構成本質安全防爆系統。儀表防爆標志為ExibllCT6;儀表防爆合格證編號為GYB05169。該表可適用于戶內或有遮蓋物的1區和2區的爆炸性工廠危險場所。

■主要技術指標

精確度等級：1.6

測量范圍：0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1；

          0~1.6；0~2.5；0~4；0~6；0~10；0~16；

          0~25；0~40；0~60；

          -0.1~0；-0.1~0.06；-0.1~0.15；-0.1~0.3；

          -0.1~0.5；-0.1~0.9；-0.1~1.5；-0.1~2.4MPa

工作電壓：8V  DC

工作電流：通態≥3mA、斷態≤1mA

二限最小的間隔范圍：滿量程的2.5％

工作環境溫度：-10℃~+55℃

重量：1.5kg

■結構原理

   本儀表的測量系統由彈簧管、拉桿和齒輪傳動機構、示值部件組成。被測介質的壓力作用于彈簧管，使其自由端產生位移，由拉桿傳至齒輪傳動機構予以放大，并轉成指針的轉動，在度盤上指示出被測值。

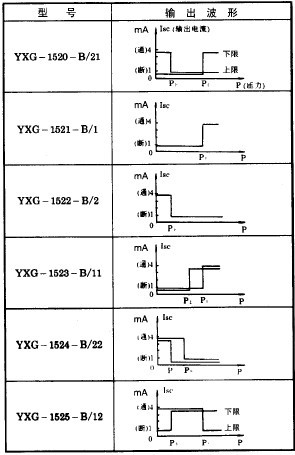

本儀表的接點形式為感應式接點開關，是由安裝在上、下限設定針上的感應開關及信號針組成。其關鍵器件—感應開關由德國的“p+f”制造。接點發出位式信號的工作原理以YXG-1520-B/21為例加以說明：當壓力為零時，上限接點輸出為小于1mA的斷態信號，下限接點輸出為大于3mA的通態信號。當壓力上升到達下限值時，下限信號針進入下限感應開關的縫隙中，使下限感應開關電器狀態改變，下限接點輸出立即跳變成小于1mA的斷態信號。當壓力上升到達上限值時，上限信號針被帶離上限感應開關的縫隙，使上限感應開關的電器狀態改變，上限接點輸出立即跳變成大于3mA的通態信號。壓力繼續上升，信號保持。當壓力回落至上限值時，上限信號又插回上限感應開關的縫隙中，上限感應開關又回復原來的狀態，使上限接點輸出跳變回小于1mA的斷態信號。壓力繼續下降，信號保持。當壓力下降至下限值時，下限信號針又被帶離下限感應開關的縫隙，下限感應開關又回復原來的狀態，使下限接點輸出跳變回大于3mA的通態信號。

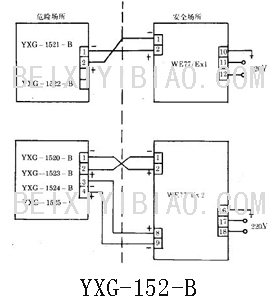

 本儀表與外設備用適當?shù)碾娐愤B接后，便能發出所需的報警信號或開、停機等控制的壓力動作，將系統壓力控制在所需范圍你。本儀表為本質安全型儀表，當其與關聯設備相聯后，便能與電網相聯機構構成本安防爆系統。

■外形尺寸      單位mm

注：用于國外設備時應特殊訂貨。
