該壓力變送器采用進口擴散硅壓力傳感器和專用集成元件制成的壓力變送器。適用于工業過程中測量多種流體介質的壓力，將壓力參數轉換成二線制4-20mA.D.C的標準直流信號輸出，以便于相應的顯示儀和檢測裝置配套使用，實現對壓力的自動檢測或控制。 該壓力變送器是一種固態力變送器。系用先進的微機械加工工藝制成的硅膜片上擴散四個電阻形成四壁式惠斯登電橋組成壓阻式力敏器件，器件在激勵電流作用，將被測壓力作用于硅膜片上形成的就力轉換成與被測壓力成正比的電壓輸出信號。 先進的固態化元件所設計的，二線制4-20mA輸出的電子放大器電路板，置于不銹鋼外殼內，并灌注硅橡膠，保證了抗振動、抗沖擊和耐濕性能。 電子線路設計有反向二級管、穿心式電容及齊納二級管，從而獲得高性能的反向極性和過電壓保護以及抗射頻抗電磁干擾性能。 壓力變送器的測壓元件帶316不銹鋼隔膜膜片，并經充硅油作傳壓介質，形成完整的機芯組件。被測介質作用于隔離膜片上，再經硅油傳遞壓力至硅應變膜片上，則保證了儀表穩定性及擴展被測介質的適用能力，適用于測量與316不銹鋼兼容的腐蝕性液體和氣體的壓力。 ■主要技術指標 測量范圍：0~0.1MPa至0~0.4MPa各檔量程 0~-0.1MPa 輸出信號：二線制4-20mA.D.C ①+，②-。 供電電源：壓力變送器兩端電壓12～32V.D.C 量程與零點可調量：測量范圍的±10％ 使用環境條件：溫度-10~+55℃，相對濕度≤90％ 精確度等級0.5級 重復性：優于0.2％抗過載能力：2倍量程（準靜態） 溫度影響量：不大于0.5％/10℃ 電源影響量：小于0.05％/V 負載變化影響量：小于0.02％/100? 安裝位置影響量：小于0.1％ 重量：約0.2Kgf
■二線制變送器系統接線

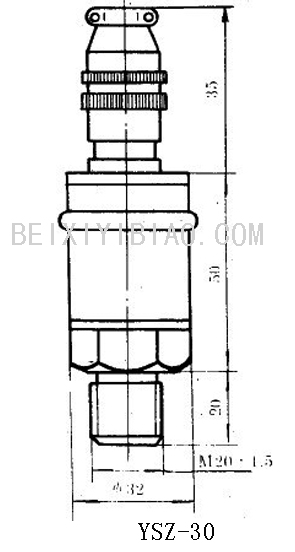

■外形尺寸
|
