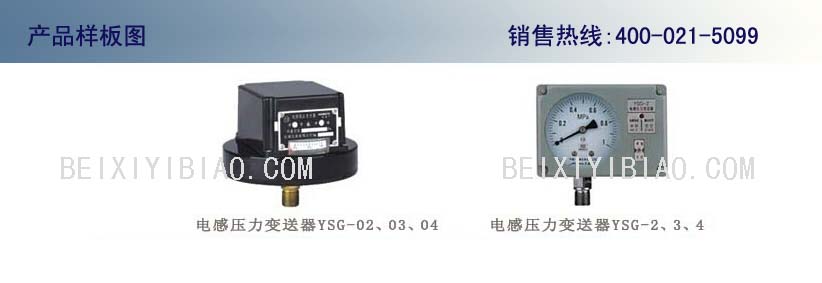

YSG-2、3、4壓力變送器YSG-02、03、04壓力變送器

產品編號：20150427-030332-3172

產品名稱：YSG-2、3、4壓力變送器YSG-02、03、04壓力變送器

產品型號：YSG-2、3、4、YSG-02、03、04

所屬類別：產品中心 » 壓力儀表 » 壓力變送器 » 壓力變送器

YSG系列壓力變送器為電感壓力（微壓）變送器，主要適用于工業(yè)生產過程和測量系統(tǒng)中用以測量各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流體介質的壓力或負壓。本儀表既能將被測介質的壓力值轉換成標準之流的電流信號，以便于較長距離傳送測量值，而最終能在中央控制室中與二次儀表進行配套，以實現生產過程的自動檢測與控制，又具有機械式指針直接指示壓力值的特點，以便于現場工藝檢查和調校。

■主要技術指標

精確度等級：1.6

型號及名稱	YSG-2 壓力變送器	YSG-02 壓力變送器	YSG-3 壓力變送器	YSG-03 壓力變送器	YSG-4 壓力變送器	YSG-04 壓力變送器
工作電壓	AC 220V		DC24V		AC220V
輸出信號	DC0~10mA		DC4~20mA		DC0~20mV
負戴電阻	≤1.5K?		≤350K?		≤50K?
接線端子	① ② ③ ④ ⑤ +輸出- 220V 接地		① ② +輸出- 二線制		① ② ③ ④ ⑤ +輸出- 220V 接地
重量	1.0kg	1.3kg	1.0kg	1.3kg	1.0kg	1.3kg
配套二次儀表	XMY-20壓力數字顯示儀		XMY-30壓力數字顯示儀		XMY-40壓力數字顯示儀
（本廠生產）	XMY-22壓力數字顯示控制儀		XMY-32壓力數字顯示控制儀		XMY-42壓力數字顯示控制儀

使用環(huán)境條件：-10~55℃，相對溫度不大于85％

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.75％/10℃

型號

YSG-2、3、4壓力變送器

YSG-02、03、04壓力變送器

測

量

范

圍

0~0.06

0~0.1

0~0.16

0~0.25

0~0.4

0~0.6

0~1

0~1.6

0~2.5

0~4

0~6

0~10

0~16

0~25

0~40

0~60

-0.1~0

0.1~0.06

0.1~0.15

-0.1~0.3

-0.1~0.5

-0.1~0.9

-0.1~1.5

-0.1~2.4

0~250

0~400

0~600

0~1000

0~1600

0~2500

0~4000

0~6000

0~10000

0~16000

0~25000

0~40000

-250~0

-400~0

-600~0

-1000~0

-1600~0

-2500~0

-4000~0

-6000~0

-10000~0

-16000~0

-25000~0

-40000~0

-120~+120

-200~+200

-300~+300

-500~+500

-800~+800

-1200~+1200

-2000~+2000

-3000~+3000

-5000~+5000

-8000~+8000

-12000~+12000-20000~+20000

mpa

(pa)

■結構原理

儀表由兩個部分組成：一是機械式指針指示壓力表；另一是變換部及電子放大器。前者由測量系統(tǒng)傳動指示部分和外殼部分組成。儀表的外殼為防濺型結構，具有較好的密封性，故能保護內部結構免受機械損傷和污穢侵入。后者包括拉移——電感變換器及電子放大器。放大器部件用室溫硫化硅橡膠浸涂表面，故具有較好的耐腐蝕性及抗潮性能。

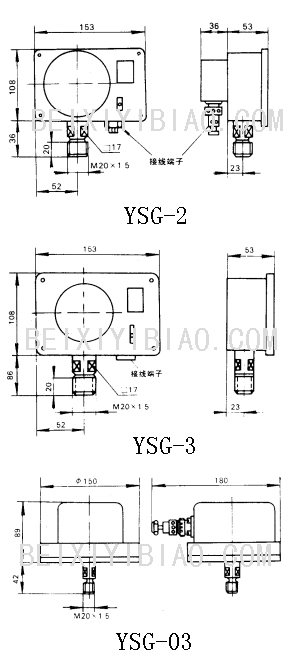

■外形尺寸單位：mm

■配套接線圖
