WZ系列　裝配式熱電阻

產品編號：20150525-170046-4222

產品名稱：WZ系列　裝配式熱電阻

產品型號：WZ

所屬類別：產品中心 » 熱工儀表 » 熱電阻 » 熱電阻

WZ系列裝配式熱電阻

　　工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃～420℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

　　根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的Pt100鉑熱電阻合符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型電阻，應符合JB/T8622-1997及JB/T862３-1997標準．

■主要技術指標

·測溫范圍和準確度

熱電阻類別	測量范圍℃	分度號	允許偏差△t　℃
WZP型鉑電阻	-200～420	Pt100	B級允差±（0.3或+0.005︱t︱）
WZP型鉑電阻	-200～420	Pt100	A級允差±（0.15或+0.002︱t︱）
WZC型銅電阻	-150～100	Cu50	-50～100℃ 允差±（0.30+6.0×10^-3t）

注：式中“t”為感溫元件的實測溫度絕對值。

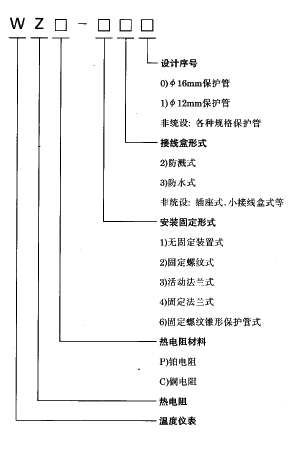

■型號表示

熱電阻感溫元件100℃時的電阻值（R₁₀₀）和它在0℃時的電阻值R₀的比值：（R₁₀₀/ R₀）

分度號Pt100:　A級　R₀=100±0.06Ω

　　　　　　　B級　R₀=100±0.12Ω

分度號Cu50：　R0=50±0.05Ω

熱響應時間

　　在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間用T_0.5表示。

熱電阻公稱壓力

　　一般指在該工作溫度下保護管所能承受的外壓（靜壓）耐不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置放深度以及被測介質的流速和種類有關。

熱電阻最小置入深度

︱min＝︱_元+15D

︱min－最小可用置入深度

︱_元－感溫元件長度

D－保護管外徑

自然影響

　　通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。

絕緣電阻

　　常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ

■工作原理

　　工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。

　　熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得溫度是感溫元件所在范圍內介質層中的平均溫度。

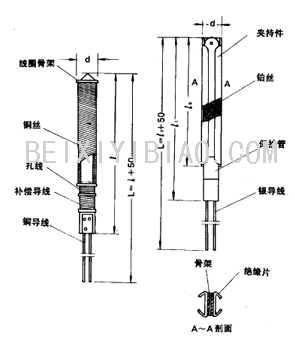

　　裝配式熱電阻主要由接線盒，保護管，接線端子，絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。

　　WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示，記錄和調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。

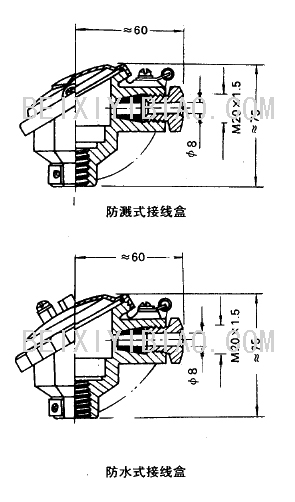

■熱電阻接線盒結構

■型號規格

·統一設計型熱電阻

無固定裝置式熱電阻

熱電阻類別	產品型號	分度號	測量范圍℃	保護管材料	直徑dmm	熱響應時間T_0.5S
單支鉑熱電阻	WZP-120	Pt100 (BA₁、BA2)﹡	-200～420	不銹鋼 1cr18Ni9Ti 不銹鋼 0cr18Ni12M₀Ti	Ф16	≤90
	WZP-121				Ф12	≤30
	WZP-130				Ф16	≤90
	WZP-131				Ф12	≤30
雙支鉑熱電阻	WZP₂-120				Ф16	≤90
	WZP₂-121				Ф12	≤45
	WZP₂-130				Ф16	≤90
	WZP₂-131				Ф12	≤45
銅熱電阻	WZC-120	Cu50 (G)﹡	-50～100	黃銅H62不銹鋼1cr18Ni9Ti	Ф12	≤120
銅熱電阻	WZC-130	Cu50 (G)﹡	-50～100	黃銅H62不銹鋼1cr18Ni9Ti	Ф12	≤120

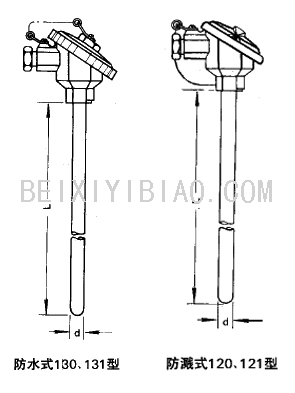

注： 1、型號120、121為防濺式接線盒，型號130、131為防水式接線盒。

熱電阻長度規格

Ф16

Ф12

總長LMM

置深IMM

總長LMM

置深IMM

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000

225

250

300

350

450

550

650

900

1150

100

150

200

300

400

500

750

1000

·固定螺紋式熱電阻

熱電阻類別	產品型號	分度號	測量范圍℃	保護管材料	直徑dmm	熱響應時間T_0.5S
單支鉑熱電阻	WZP-220	Pt100 (BA₁、BA2)﹡	-200～420	不銹鋼1cr18Ni9Ti不銹鋼0cr18Ni12M₀Ti	Ф16	≤90
	WZP-221				Ф12	≤30
	WZP-230				Ф16	≤90
	WZP-231				Ф12	≤30
雙支鉑熱電阻	WZP₂-220				Ф16	≤90
	WZP₂-221				Ф12	≤45
	WZP₂-230				Ф16	≤90
	WZP₂-231				Ф12	≤45
單支鉑熱電阻	WZP-221A				Ф16	≤90
雙支鉑熱電阻	WZP₂-221A				Ф16	≤90
銅熱電阻	WZC-220	Cu50 (G)﹡	-50～100	黃銅H62不銹鋼1cr18Ni9Ti	Ф12	≤120
	WZC-230
	WZC-220A

注： 1、公稱壓力：10MPa

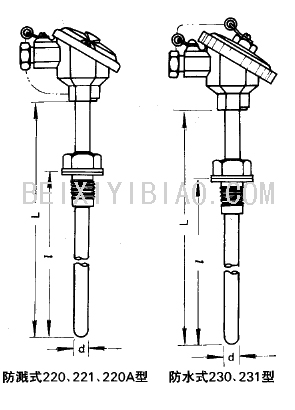

2、型號220、221為防濺式接線盒，型號230、231為防水式接線盒。

固定螺紋型號規格對照表　　　公稱壓力：10MPa

產品型號	固定螺紋規格
產品型號	M0
WRN-220	M27×2
WRN-220A	G3/4〞
WRN₂-220	M27×2
WRN₂-220A	G3/4〞
WRE-220	M27×2
WRE-220A	G3/4〞
WRE₂-220	M27×2
WRE₂-220A	G3/4〞
WRN-230	M27×2
WRN₂-230	M27×2
WRE-230	M27×2
WRE₂-230	M27×2

活動法蘭式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

直徑dmm

熱響應時間T_0.5S

單支鉑熱電阻

WZP-320

Pt100(BA₁、BA₂)﹡

200～420

不銹鋼1cr18Ni9Ti

不銹鋼0cr18Ni12M₀Ti

Ф16

≤90

WZP-321

Ф12

≤30

WZP-330

Ф16

≤90

WZP-331

Ф12

≤30

雙支鉑熱電阻

WZP₂-320

Ф16

≤90

WZP₂-321

Ф12

≤45

WZP₂-330

Ф16

≤90

WZP₂-331

Ф12

≤45

銅熱電阻

WZC-320

Cu50(G)﹡

-50～100

黃銅H62不銹鋼1cr18Ni9Ti

Ф12

≤120

WZC-330

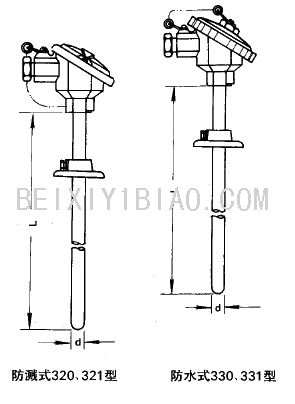

注：1、型號320、321為防濺式接線盒，型號330、331為防水式接線盒。

熱電阻直徑和長度規格

Ф16

Ф12

總長LMM

總長LMM

300

350

400

450

550

650

900

1150

1400

1650

2150

225

250

300

350

450

550

650

900

1150

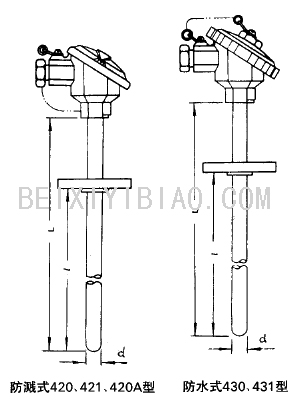

固定法蘭式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

直徑dmm

熱響應時間T_0.5S

單支鉑熱電阻

WZP-420

Pt100

(BA₁、BA2)﹡

-200～420

不銹鋼1cr18Ni9Ti

不銹鋼0cr18Ni12M₀Ti

Ф16

≤90

WZP-421

Ф12

≤30

WZP-430

Ф16

≤90

WZP-431

Ф12

≤30

雙支鉑熱電阻

WZP₂-420

Ф16

≤90

WZP₂-421

Ф12

≤45

WZP₂-430

Ф16

≤90

WZP₂-431

Ф12

≤90

單支鉑熱電阻

WZP-420A

Ф16

≤90

雙支鉑熱電阻

WZP₂-420A

≤90

銅熱電阻

WZP-420

Cu50

(G)﹡

-50～100

黃銅H62不銹鋼1cr18Ni9Ti

Ф12

≤120

WZC-430

注： 1、公稱壓力：2.5MPa

2、固定法蘭安裝盤增加三種化工部標準規格，詳見裝配式熱電偶附表及表二。

3、型號420、421為防濺式接線盒，型號430、431為防水式接線盒。

熱電阻直徑長度規格　公稱壓力：2.5MPa

Ф16

Ф12

總長LMM

置深IMM

總長LMM

置深IMM

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000

225

250

300

350

450

550

650

900

1150

75

100

150

200

300

400

500

750

1000

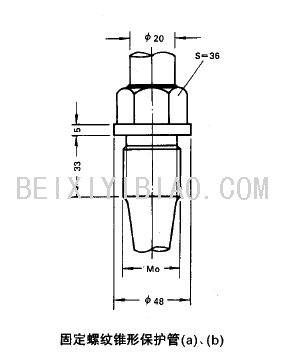

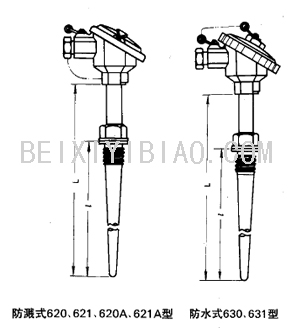

·固定螺紋錐形保護管式

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

規格

熱響應時間T_0.5S

總長LMM

置深IMM

單支鉑熱電阻

WZP-621

Pt100

(BA₁、BA2)﹡

-200～420

不銹鋼1cr18Ni9Ti

300

350

450

550

150

200

300

400

≤90

WZP-621A

WZP-631

雙支鉑熱電阻

WZP₂-621

WZP₂-621A

WZP₂-631

注： 1、公稱壓力：30MPa，流速≤80米/秒

·固定螺紋錐形保護管型號規格對照表

產品型號

固定螺紋規格

M₀

WZP-621

M33×2

WZP-631

M33×2

WZP₂-621

M33×2

WZP₂-631

M33×2

WZP-621A

G1〞

WZP₂-621A

G1〞

·熱電阻感溫元件

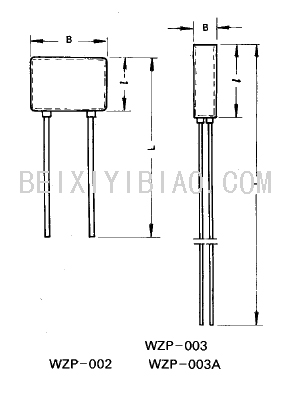

薄片型鉑熱電阻感溫元件

熱電阻類別

產品型號

分度號

測量范圍℃

規格

熱響應時間T_0.5S

總長LMM

長LMM

寬BMM

厚MM

鉑熱電阻感受溫元件（薄片型）

WZP-002

BA₁﹡

0～420

28

17

32

0.5

〈15

WZP-003

Pt100

(BA₁、BA2)﹡

82

32

10

0.5

WZP-003A

0～200

55

22

6

1

〈10

注：1、外保護層為1cr18Ni9Ti不銹鋼片。

2、工作電流〈5mA

·感溫元件

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

規格

熱響應時間

T_0.5S

直徑

dmm

總長

Lmm長

L₀

L₁

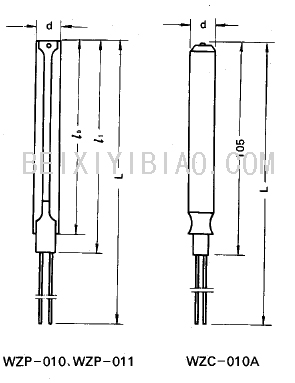

單支鉑熱電阻感溫元件

WZP-010

Pt100

(BA₁、BA2)

-200～420

外保護層為1cr18Ni9Ti不銹鋼薄片

Ф12

300

350

450

550

650

900

1150

1400

1650

2150

85

105

〈60

雙支鉑熱電阻感溫元件

WZP₂-010

單支鉑熱電阻感溫元件

WZP-011

Ф8

300

350

450

550

65

80

〈30

雙支鉑熱電阻感溫元件

WZP₂-011

銅熱電阻感溫元件

WZC-010A

Cu50(G)﹡

-50～100

紫銅管

Ф8

300

350

450

550

650

900

1150

1400

1650

2150

〈90

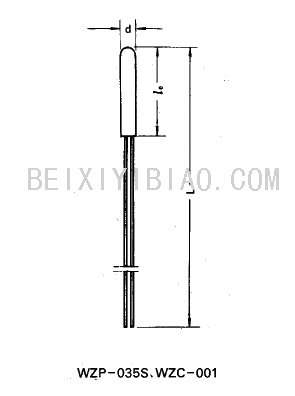

鉑熱電阻感溫元件

WZP-035S

Pt100

-50～150

不銹鋼套管

Ф6

535

35

〈5

銅熱電阻感溫元件

WZC-001

Cu50(G)﹡

-50～100

不銹鋼套管

Ф4

300

25

〈30

注： 1、WZP-035S采用引進元件WZP-014S，精度等級：B級。

·普通型熱電阻

固定螺紋式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

規格

熱響應時間T_0.5S

總長LMM

置深IMM

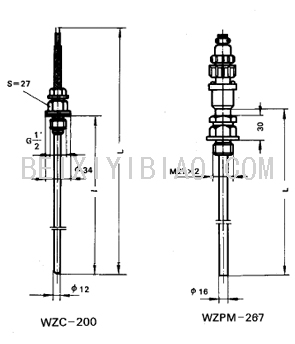

銅熱電阻（雙股引出S線）

WZC-200

Cu50

(G)﹡

-50～100

黃銅H62

500

550

600

700

900

100

150

200

300

400

〈240

不銹鋼

1cr18Ni9Ti

單支鉑熱電阻

WZP-260

Pt100

(BA₁、BA2)﹡

0～100

不銹鋼

0cr18Ni12M₀Ti

75

100

150

170

180

200

220

270

300

400

410

420

〈30

雙支鉑熱電阻

WZP₂-260

〈45

表面鉑熱電阻

WZPM-267

Pt100

(BA₁、BA2)﹡

-50～150

不銹鋼

1cr18Ni9Ti

100

150

200

250

300

350

〈30

注：1、WZC-200雙股引出電線作導線。

2、WZPM-267采用引進元件WZPM-018，精度等級：B級。

·固定螺紋式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

規格

熱響應時間T_0.5S

總長LMM

置深IMM

單支鉑熱電阻

WZP-269

Pt100

(BA₁、BA2)﹡

-200～300

不銹鋼1cr18Ni9Ti

160

165

235

285

335

75

100

150

200

250

＜30

雙支鉑熱電阻

WZP₂-260

＜45

銅熱電阻

WZC-269

Cu50

(G)﹡

-50～100

不銹鋼

1cr18Ni9Ti

＜120

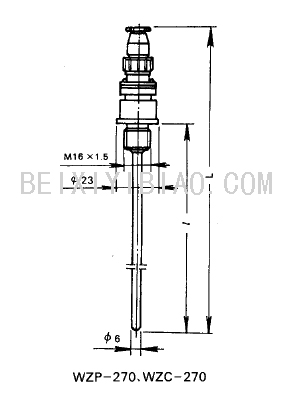

鉑熱電阻

WZP-270

Pt100

(BA₁)﹡

-200～420

不銹鋼1cr18Ni9Ti

95

105

130

155

205

40

50

75

100

150

＜15

銅熱電阻

WZC-270

Cu50

(G)﹡

-50～150

＜45

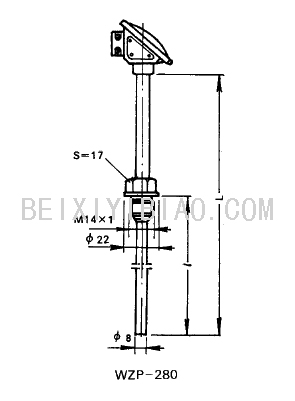

鉑熱電阻

WZP-280

Pt100

(BA₁、BA2)﹡

-200～300

不銹鋼

1cr18Ni9Ti

175

200

250

300

350

75

100

150

200

250

＜30

注：打“﹡”分度號作特殊規格訂貨

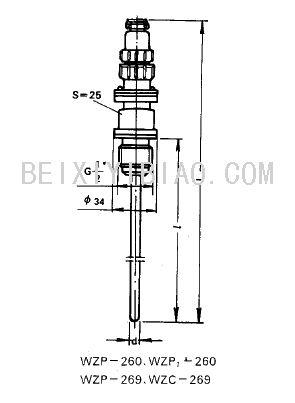

260、269型直徑型號對照表

產品型號

直徑dmm

WZP-260

Ф10

WZP₂-260

Ф10

WZP-269

Ф12

WZP₂-269

Ф12

WZC-269

Ф12

特殊用途熱電阻

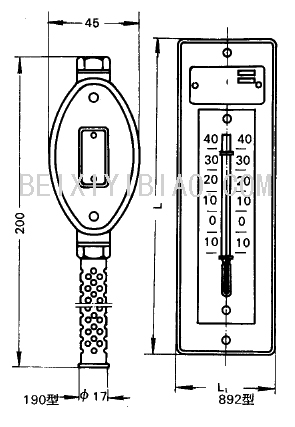

室內感溫元件

產品名稱

產品型號

分度號

測量范圍℃

保護管材料

高Hmm

, , 熱響應時間T_0.5S

室內用銅熱電阻

WZC-190

Cu50

(G)﹡

-50～100

黃銅H62

40

＜240

油灌溫度計

產品名稱

產品型號

分度號

測量范圍℃

材料

熱響應時間T_0.5S

附注

平均溫度銅熱電阻

WZC-890J

(G)﹡

-50～50

鋁鑄件

＜300

適用：1、油的比重在0.75～0.95之間

2、油罐高＜15m

室內感溫元件

產品名稱

產品型號

分度號

測量范圍℃

材料

規格

熱響應時間T_0.5S

長Lmm

寬L₁mm

高

Hmm

室內用單支鉑熱電阻

WZP-892

Pt100

(BA₂)﹡

-10～40

塑料

135

42

60

＜60

室內用雙支鉑熱電阻

WZP₂-892

注：打“﹡”分度號作特殊規格訂貨

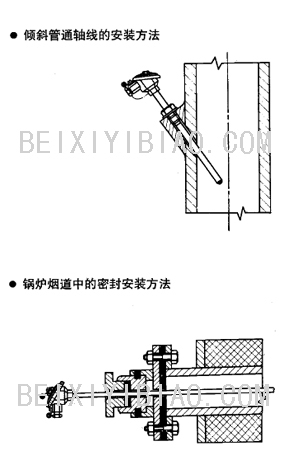

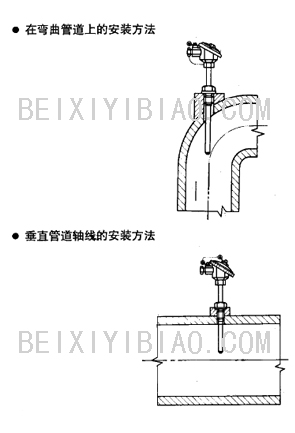

■熱電阻安裝方法
