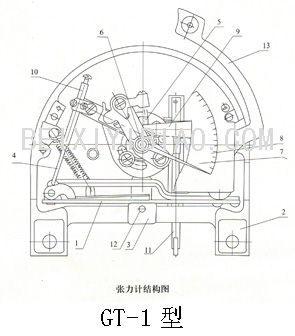

用途 鋼索張力計用于航空、汽車、拖拉機、建筑等工業部門中測量鋼索的張力（拉緊力）。儀表結構簡單，使用方便，可以測量多種規格（直徑）鋼索的張力。 主要技術參數 被測鋼索的直徑（公稱）范圍：￠2；￠3；￠4；￠5； 注：鋼索技術標準為roct2172-43 張力計的指示讀數范圍為0-100最小分格讀數為2 最大測量范圍：100kg；150kg 儀表的示值允差為±5% 儀表的總重量不超過0.3kg 結構原理 儀表的結構，主要以鋼板1為測力元件，當張緊之鋼索卡在二端止動塊2為支點，卡塊3為力點之間，鋼索的張力則推動卡塊使鋼板彎曲變形，通過推桿4拉動扇形齒輪5傳動齒軸6端部的指針7在度板8上回轉，指示出相應讀數，彈簧片9壓在扇形齒輪的邊緣上，推桿4是在套管10內單向運動的，當張力計從鋼索上取下時，使指針留在讀數上，用開關棒11抬起彈簧片9即可使指針7回復到零。張力計的機件是安裝在鋁合金的外殼內。 使用與維修 1、 根據張力試驗履歷書上的試驗記錄，選擇與鋼索直徑配合使用的卡塊（分1號，2號，3號塊三種），插上銷釘12（完全插入）。 將開關棒11按逆時針方向旋轉90度（成垂直位置）。 拉開彎壁13，將被測張緊之鋼索卡上，并推動彎壁夾緊鋼索。 再將彎壁拉開，從鋼索上取下張力計，重表盤上記下指針指示的讀數。 按鋼索直徑及卡塊號數，從張力計實驗履歷書上即可查得相應的以公斤為單位的鋼索張力。 恢復開關棒原來位置。使指針恢復到零位。 可按以上步驟測量三次，以取其平均讀數。驗算測量結果的可靠性。 2、 維護保養與校準 經常保持張力計的清潔，使用完畢即需置入皮套內。 不能用沾著油污的手使用張力計。 每次使用完畢，必需清點卡塊并安放在皮套中的小袋內，以防遺失。 必須按照張力試驗履歷書上的鋼索直徑與其相配得卡塊配合使用，并應妥善保存履歷書。 在使用中的張力計必須定期用標準拉力(標準重力)來效驗讀數的準確性效驗方法示意如下：
在使用中如鋼索直徑需要時?？砂瓷鲜龇椒ㄟM行標定。
訂貨須知 訂貨時須明確：儀表型號、名稱及測量的范圍
|
