UG系列玻璃管液位計 （化工部標準HG5型玻璃管液位計） UG系列玻璃管液位計可用來直接指示各路罐、塔、槽、箱等容器的液位高度，具有結構簡單，經久耐用的特點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 ■主要技術指示 介質：1.6MPa 介質溫度：≤200℃ 儀表的規格是根據上下二閥門的中心距L定制的，標尺的刻度范圍H與L的關系如下：
安裝形式：法蘭安裝、法蘭安裝符合國家標準GB9119.8-1988PN1.6MPa,DN20(HG20593-1997PN1.6MPa,DN20A) 螺紋安裝：M27×1.5或ZG3/4″ 重量：5kg ■結構原理 儀表在上下閥上都裝有M27×1.5或ZG3/4″的螺紋接頭，通過法蘭也容器連接的構成連通器，透過玻璃管可直接讀得容器內液位的高度。 儀表在上下閥內都裝有鋼球，當玻璃管因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可以防止容器內的液體繼續外流。 在儀表的閥端裝有阻塞的孔螺釘，可供取樣時用，或在檢驗時，放出儀表中的液體時用。
1.閥門2.下接頭3.密封墊圈（鋼紙）4.下壓緊螺母5.上壓緊螺母6.墊圈（鋼板）7.上接頭8.閥門9.玻璃管10、 11.左右標尺12.保護套13、 14、 15.拉緊螺桿、螺母、光墊圈16、 17、 18.十字槽平圓螺釘、墊圈、螺母19.壓緊套筒20、 21、 22.十字平槽圓螺釘、螺母、墊圈23.夾頭24.護板 25.密封墊圈 注：上下閥門螺紋的連接尺寸為M27×1.5 附表：玻璃管液位計主要零件

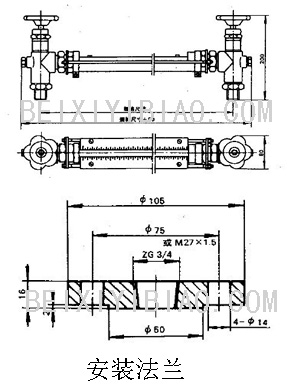

■外形及安裝尺寸
■安裝使用須知 本儀表廠出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐漸安裝。 為了保證自動密封作用，容器內的介質壓力應大于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉，使閥鋼球封門時，不至于碰到閥桿的頂端。 ■訂貨須知 型號名稱 規格（中心距L） 材質（不銹鋼或普通鋼） 安裝形式：（法蘭安裝或M27*1.5或ZG3/4″螺紋安裝）
|
